Всасывающие трубопроводы — HITACHI ZX850H

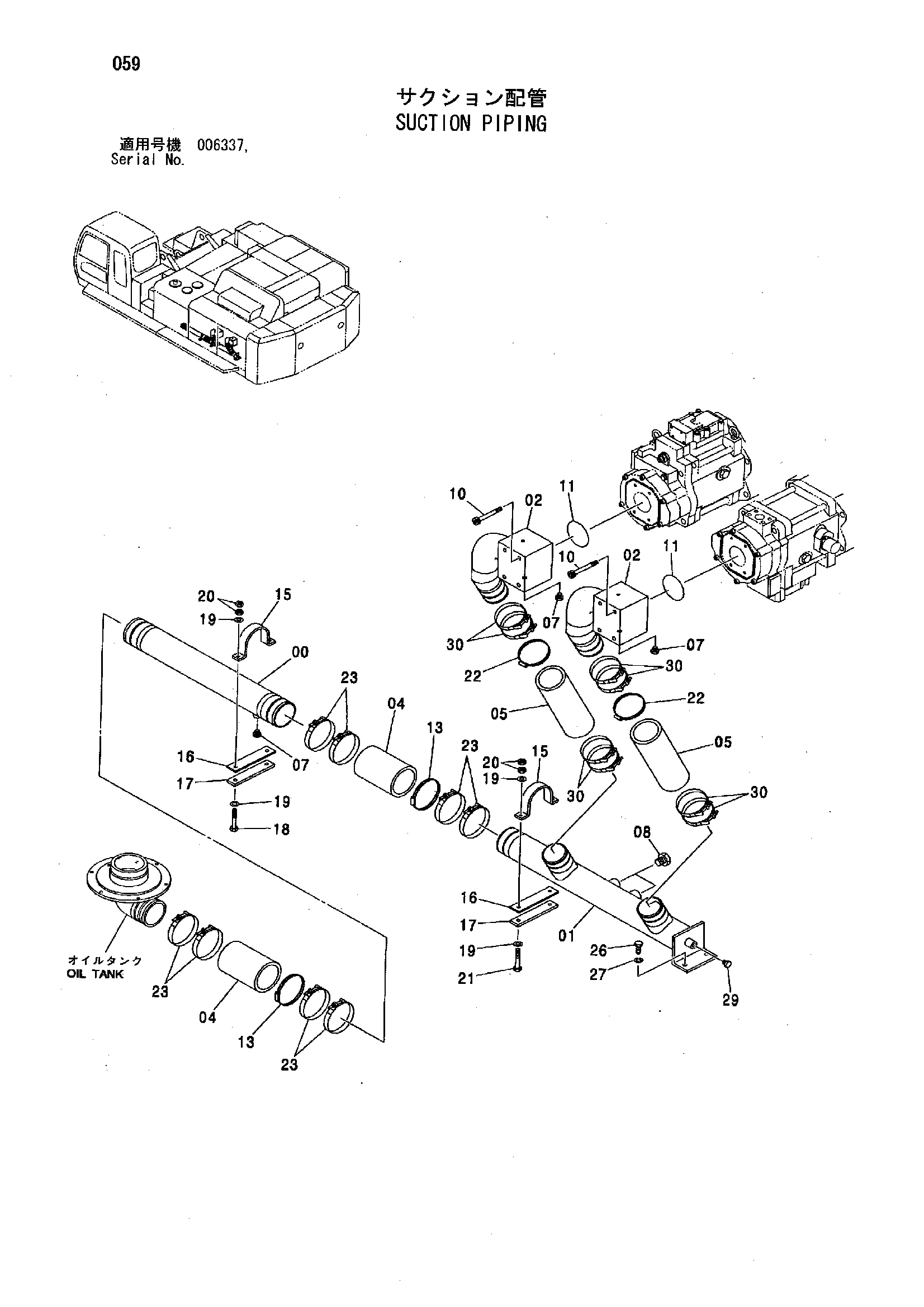

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9756185 | Трубка | 1 |
| 01 | 8083039 | Трубка | 1 |
| 02 | 8083040 | Трубка | 2 |
| 04 | 4193871 | Резиновый шланг | 2 |
| 05 | 4448135 | Резиновый шланг | 2 |
| 07 | 4093624 | Пробка | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4174542 | Пробка | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | M341203 | Болт с внутренним шестигранником | 8 |
| 11 | A810100 | Уплотнительное кольцо | 2 |
| 13 | 4512716 | Хомут шланга | 2 |
| 15 | 4186854 | Хомут трубки | 2 |
| 16 | 4359496 | Пластина | 2 |
| 17 | 4359497 | Пластина резиновый | 2 |
| 18 | J901070 | Болт | 2 |
| 19 | J222010 | Шайба | 8 |
| 20 | J950010 | Гайка | 8 |
| 21 | J901055 | Болт | 2 |
| 22 | 4507397 | Хомут шланга | 2 |
| 23 | 4282488 | Хомут шланга | 8 |
| 26 | J901230 | Болт | 2 |
| 27 | A590912 | Пружинная шайба | 2 |
| 29 | 4092534 | Пробка | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4263766 | Хомут шланга | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
