Поручень (3) — HITACHI ZX850H

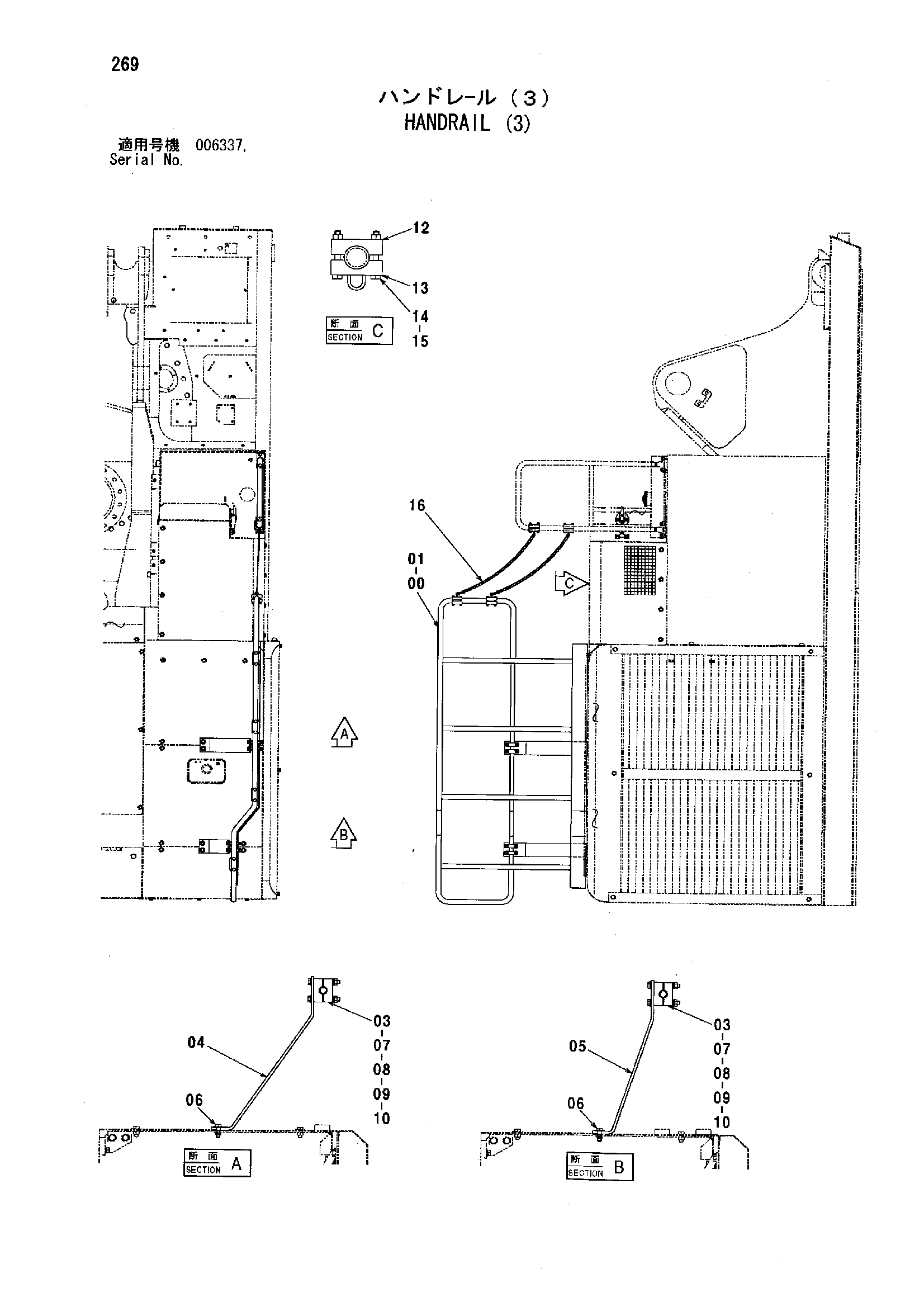

Заводская схема «Поручень (3)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7048874 | Поручень | 1 |
| 01 | J271230 | Болт с шайбой | 8 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 4479523 | Хомут трубки | 8 |
| 04 | 3105846 | Кронштейн | 1 |
| 05 | 3105847 | Кронштейн | 1 |
| 06 | J281240 | Болт с шайбой | 4 |
| 06A | J901240 | Болт | 1 |
| 06B | 4249324 | Шайба | 1 |
| 07 | J271200 | Болт с шайбой | 8 |
| 07A | J901200 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | A590112 | Плоская шайба | 8 |
| 09 | A590912 | Пружинная шайба | 8 |
| 10 | J950012 | Гайка | 8 |
| 12 | 4115827 | Хомут | 8 |
| 13 | 9727859 | Хомут | 8 |
| 14 | J900865 | Болт | 32 |
| 15 | 4030364 | U-образная гайка | 32 |
| 16 | 4451376 | Цепь | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
