Механизм поворота: правый (2) — HITACHI ZX850H

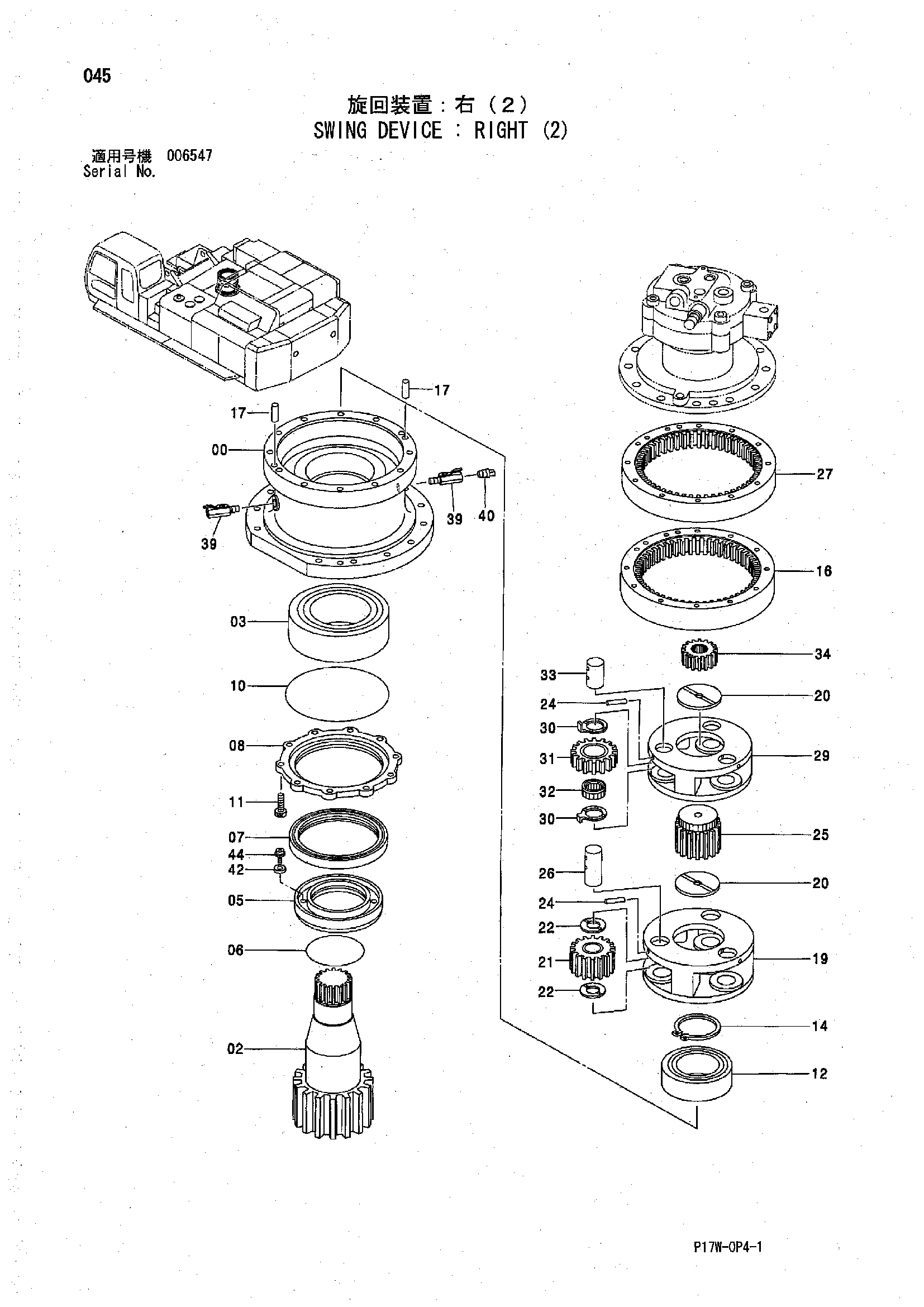

Заводская схема «Механизм поворота: правый (2)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9212745 | Механизм поворота: R | 1 | |
| 00 | 1020440 | Корпус | 1 |
| 02 | 2036267 | Вал проп. | 1 |
| 03 | 4375201 | Подшипник. спх.рол. | 1 |
| 05 | 3069880 | Втулка | 1 |
| 06 | 4217350 | Уплотнительное кольцо | 1 |
| 07 | 4424982 | Масляное уплотнение | 1 |
| 07 | 4604377 замена: 4424982 | Масляное уплотнение | 1 |
| 08 | 2036875 | Крышка | 1 |
| 10 | 4217351 | Уплотнительное кольцо | 1 |
| 11 | M341240 | Болт с внутренним шестигранником | 10 |
| 12 | 4375200 | Подшипник. спх.рол. | 1 |
| 14 | 991354 | Стопорное кольцо | 1 |
| 16 | 2036466 | Шестерня интернал | 1 |
| 17 | J401640 | Установочный штифт | 2 |
| 19 | 1020438 | Водило | 1 |
| 20 | 4194454 | Упорная пластина | 2 |
| 21 | 9729474 | Планетарная шестерня | 3 |
| 22 | 4266934 | Упорная пластина | 6 |
| 24 | 986954 | Пружинный штифт | 6 |
| 25 | 3040887 | Солнечная шестерня | 1 |
| 26 | 4368729 | Палец | 3 |
| 27 | 2036866 | Шестерня интернал | 1 |
| 29 | 2036868 | Водило | 1 |
| 30 | 4338181 | Упорная пластина | 6 |
| 31 | 3069820 | Планетарная шестерня | 3 |
| 32 | 4333265 | Игольчатый подшипник | 3 |
| 33 | 4216851 | Палец | 3 |
| 34 | 3069819 | Солнечная шестерня | 1 |
| 39 | 4194712 | Кран | 2 |
| 40 | 94-2024 | Пробка | 1 |
| 42 | 4204644 | Магнит | 4 |
| 44 | J460514 | Винт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
