Радиатор — HITACHI ZX850H

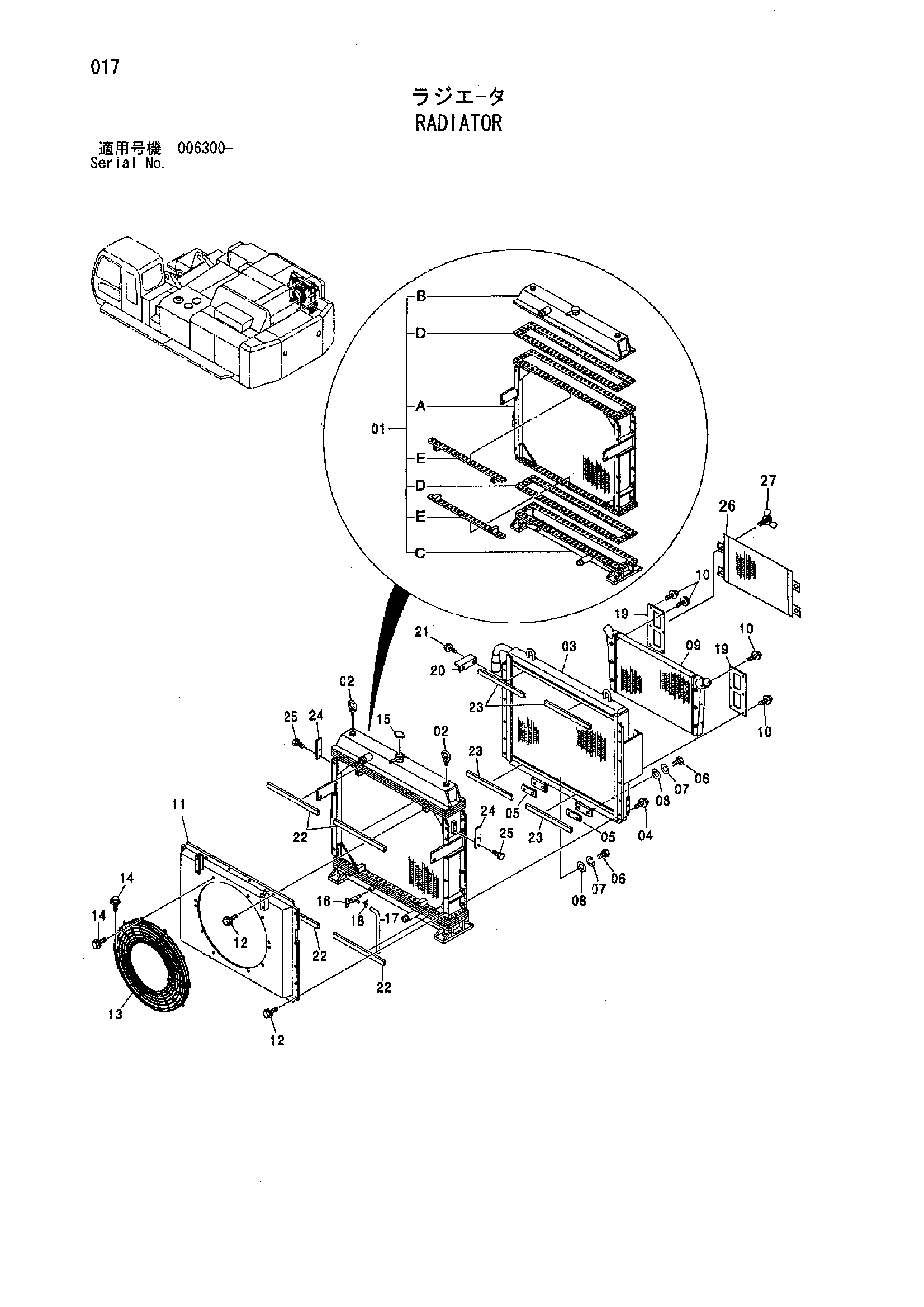

Заводская схема «Радиатор» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4614795 | Радиатор в сборе | 1 | |
| 01 | 4634005 | Коре радиатор | 1 |
| 01A | 4635264 | Коре | 1 |
| 01B | 4476180 | Бак верхний | 1 |
| 01C | 4476181 | Бак нижний | 1 |
| 01D | 4476185 | Прокладка | 2 |
| 01E | 4476189 | Пластина | 2 |
| 03 | 4635552 | Масляный радиатор | 1 |
| 04 | 4325260 | Болт с шайбой | 12 |
| 05 | 4325264 | Регулировочная шайба | 2 |
| 06 | J901430 | Болт | 4 |
| 07 | A590914 | Пружинная шайба | 4 |
| 08 | A590114 | Плоская шайба | 4 |
| 09 | 4474006 | Радиатор | 1 |
| 10 | 4325260 | Болт с шайбой | 12 |
| 11 | 4476193 | Кожух | 1 |
| 12 | 4325268 | Болт с шайбой | 18 |
| 13 | 4436426 | Защита вентилятор | 2 |
| 14 | 4325268 | Болт с шайбой | 16 |
| 15 | 4231888 | Колпачок | 1 |
| 16 | 4248510 | Кокк дренажный | 1 |
| 17 | 4397904 | Виниловый шланг | 1 |
| 18 | 4143888 | Провод | 1 |
| 19 | 4637750 | Пластина | 2 |
| 20 | 4476195 | Пластина | 1 |
| 21 | 4325268 | Болт с шайбой | 2 |
| 22 | 4476196 | Манжета | 4 |
| 23 | 4428234 | Манжета | 4 |
| 24 | 4476197 | Пластина | 2 |
| 25 | 4291790 | Болт | 4 |
| 26 | 4640768 | Защитный кожух | 1 |
| 27 | 4640769 | Болт винг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
