Пилотные гидролинии (7-1) — HITACHI ZX850H

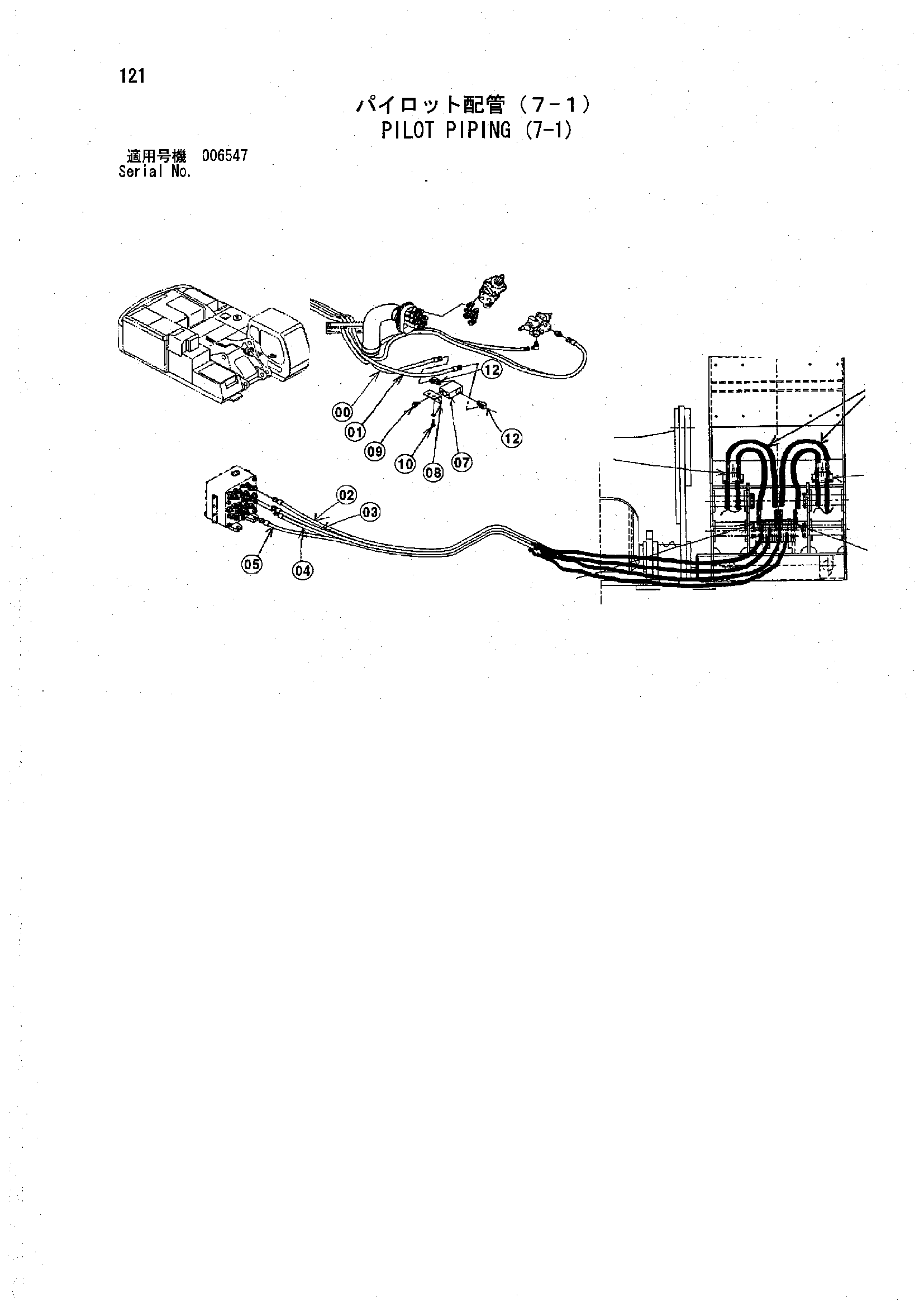

Заводская схема «Пилотные гидролинии (7-1)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4450440 | Шланг | 1 |
| 01 | 4489887 | Шланг | 1 |
| 02 | 4606836 | Шланг | 1 |
| 03 | 4476951 | Шланг | 1 |
| 04 | 4456546 | Шланг | 1 |
| 05 | 4476952 | Шланг | 1 |
| 07 | 4198473 | Клапан регулировочный | 1 |
| 08 | 4600440 | Кронштейн | 1 |
| 09 | J260820 | Болт с шайбой | 2 |
| 09A | J900820 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | A852333 | Угловой штуцер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
