ATT. трубопроводы (10.5m рукоять)(1) — HITACHI ZX850H

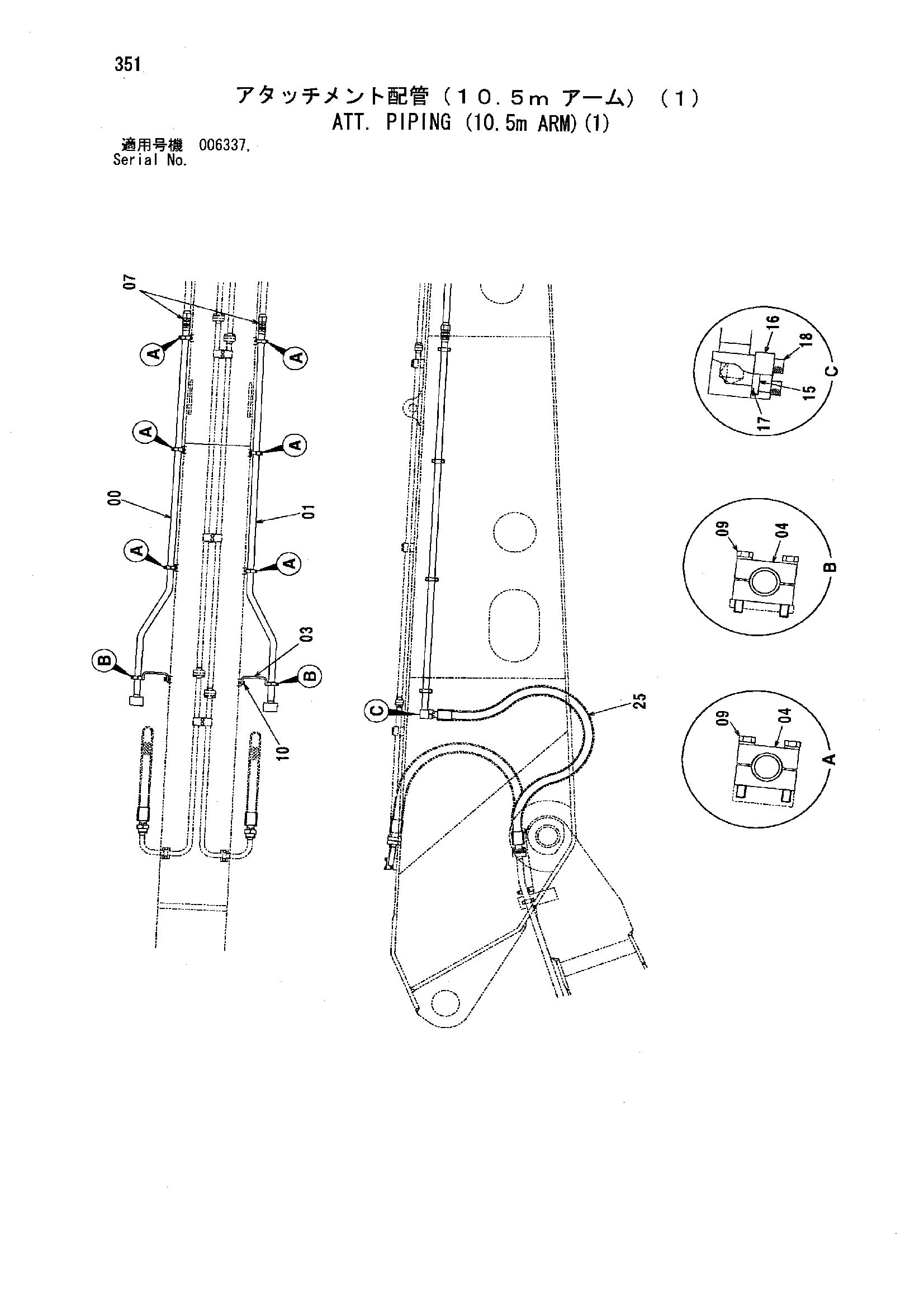

Заводская схема «ATT. трубопроводы (10.5m рукоять)(1)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8069863 | Трубка | 1 |
| 01 | 8069864 | Трубка | 1 |
| 03 | 4317827 | Кронштейн | 2 |
| 04 | 4334364 | Хомут трубки | 16 |
| 07 | 4042035 | Адаптер | 2 |
| 07A | 970860 | Уплотнительное кольцо | 1 |
| 09 | J271285 | Болт с шайбой | 16 |
| 09A | J901285 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | J271235 | Болт с шайбой | 4 |
| 10A | J901235 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 15 | 4336672 | Крышка | 2 |
| 16 | 4089703 | Разъёмный фланец | 4 |
| 17 | 4508805 | Уплотнительное кольцо | 2 |
| 18 | M341445 | Болт с внутренним шестигранником | 8 |
| 25 | 4617323 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
