Кабина инсиде детали — HITACHI ZX850H

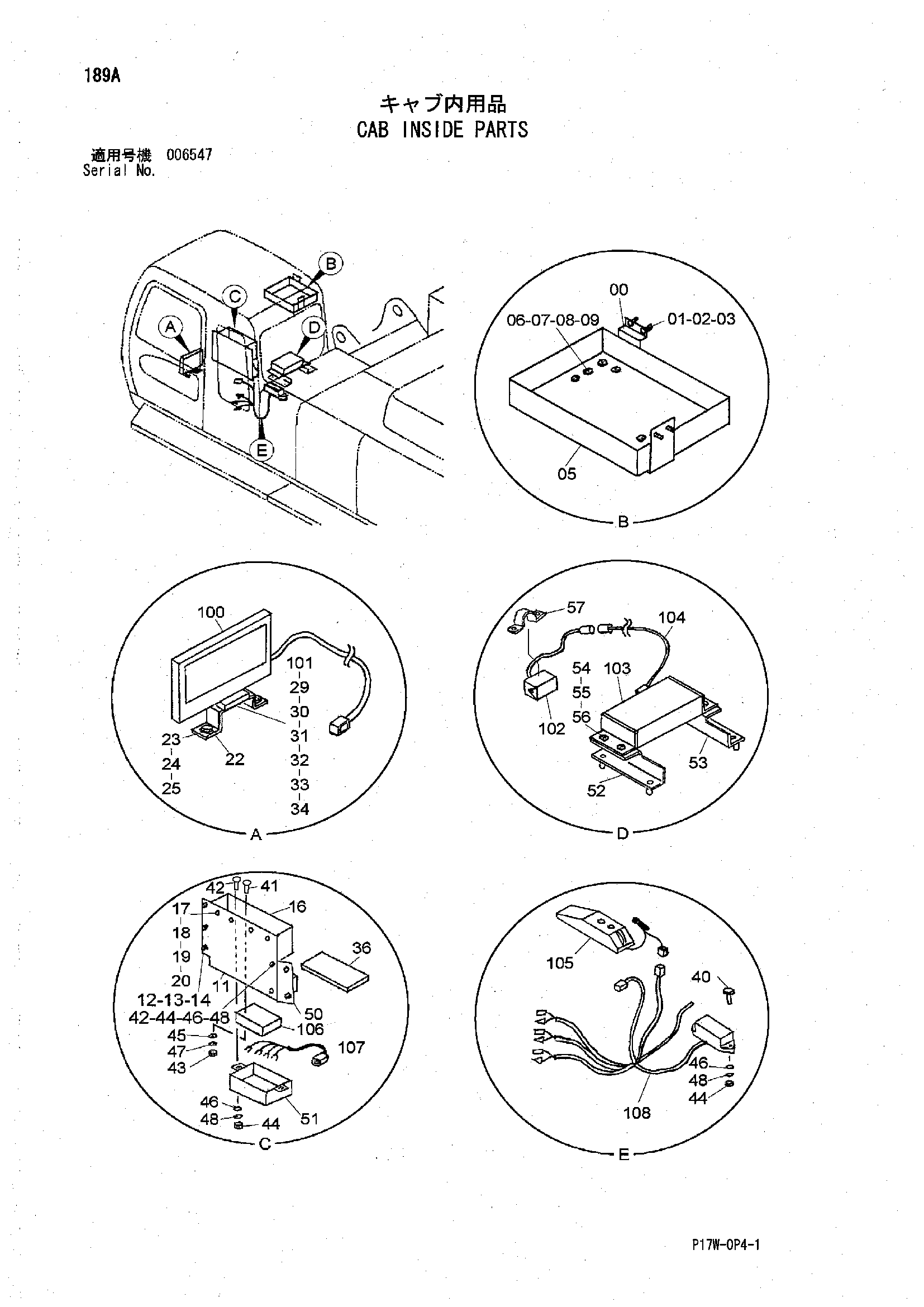

Заводская схема «Кабина инсиде детали» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7050557	Кронштейн	1
01	J900816	Болт	4
02	A590908	Пружинная шайба	4
03	A590108	Плоская шайба	4
05	7050558	Трай	1
06	J650612	Винт	5
07	M500605	Гайка	5
08	A590906	Пружинная шайба	5
09	A590106	Плоская шайба	5
11	7049896	Трай	1
12	J900816	Болт	5
13	A590908	Пружинная шайба	5
14	A590108	Плоская шайба	5
16	7050559	Короб	1
17	J650612	Винт	7
18	M500605	Гайка	7
19	A590906	Пружинная шайба	7
20	A590106	Плоская шайба	7
22	3107801	Кронштейн	1
23	J900616	Болт	2
24	A590906	Пружинная шайба	2
25	A590106	Плоская шайба	2
29	J850205	Винт	2
30	J251002	Пружинная шайба	2
31	J250002	Плоская шайба	2
32	J460410	Винт с шайбой	2
33	J450410	Винт с шайбой	2
34	4621935	Пластина	1
36	4653092	Резиновая подушка	4
40	J850620	Винт	2
41	J650325	Винт	6
42	J650616	Винт	4
43	J230003	Гайка	6
44	J230006	Гайка	6
45	J250003	Плоская шайба	6
46	J250006	Плоская шайба	6
47	J251003	Пружинная шайба	6
48	J251006	Пружинная шайба	6
50	4645437	Пластина	1
51	4653679	Крышка	1
52	8105126	Кронштейн	1
53	8105127	Кронштейн	1
54	J460412	Винт с шайбой	4
55	A590104	Плоская шайба	4
56	M500403	Гайка	4
57	4653966	Хомут	1
100	4613407	Монитор	1
101	4462689	Стойка	1
102	4432785	Камера	1
103	4613406	Контроллер	1
104	4613994	Жгут проводов	1
106	4335886	Преобразователь	1
107	4653707	Жгут проводов	1
108	3107898	Жгут проводов	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
