Облицовка (1-1) — HITACHI ZX850H

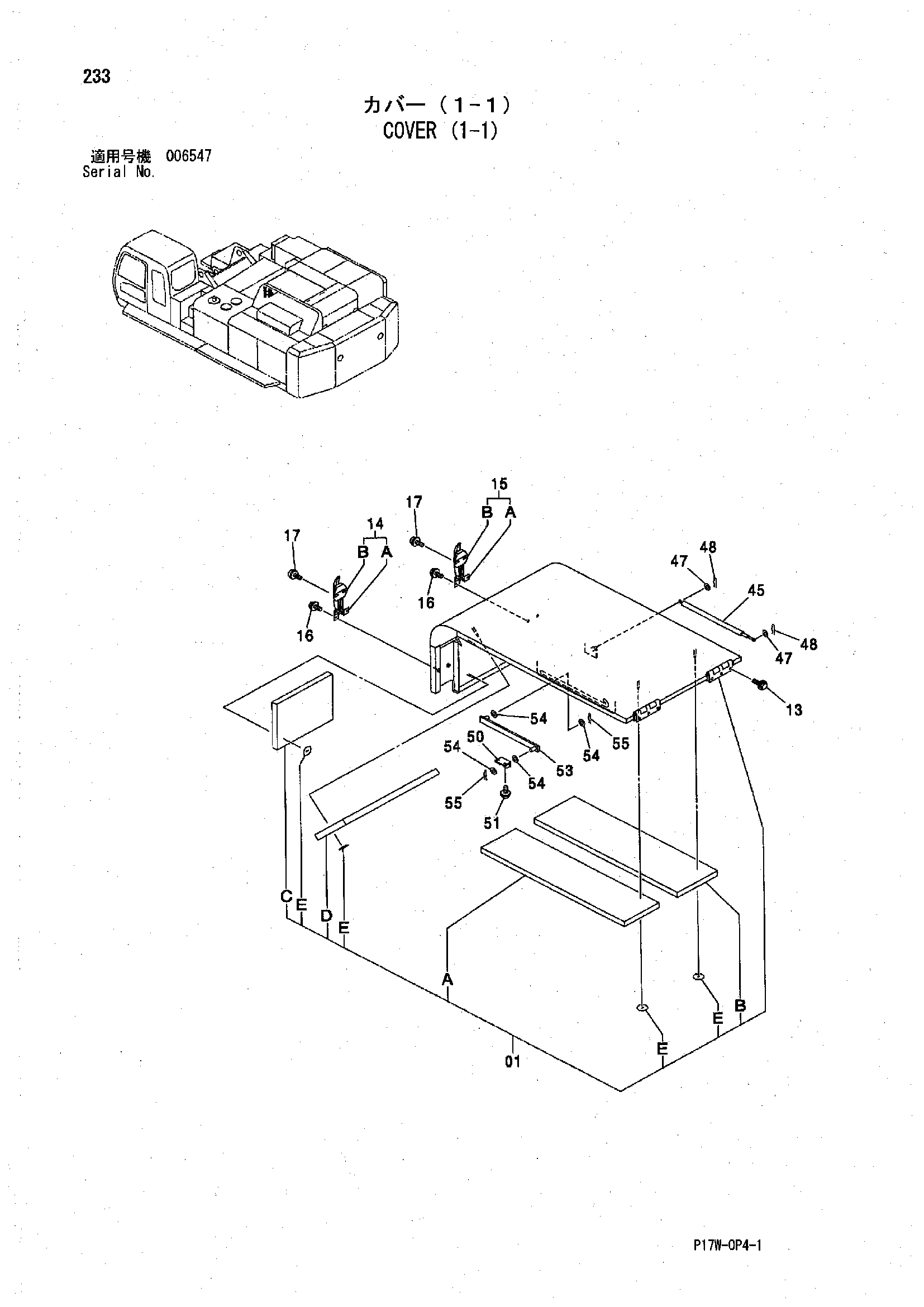

Заводская схема «Облицовка (1-1)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7041976 | Крышка | 1 |
| 01A | 4469630 | Резиновая прокладка | 1 |
| 01B | 4469631 | Резиновая прокладка | 1 |
| 01C | 4469632 | Резиновая прокладка | 1 |
| 01D | 4469634 | Резиновая прокладка | 1 |
| 01E | 4156886 | Шайба | 24 |
| 13 | J271025 | Болт с шайбой | 6 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4361438 | Защёлка | 1 |
| 14A | 3074568 | Защёлка | 1 |
| 14B | 3021131 | Анкхор | 1 |
| 15 | 4231750 | Защёлка | 1 |
| 15A | 3044290 | Защёлка | 1 |
| 15B | 3021131 | Анкхор | 1 |
| 16 | J260820 | Болт с шайбой | 4 |
| 16A | J900820 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | J460820 | Винт с шайбой | 4 |
| 45 | 4344047 | Гидроцилиндр | 1 |
| 47 | A590108 | Плоская шайба | 2 |
| 48 | 4022697 | Стопорный палец | 2 |
| 50 | 4450830 | Кронштейн | 1 |
| 51 | J260820 | Болт с шайбой | 2 |
| 51A | J900820 | Болт | 1 |
| 51B | A590108 | Плоская шайба | 1 |
| 53 | 9756164 | Стойка | 1 |
| 54 | 4087197 | Шайба | 4 |
| 55 | 4022701 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
