Основные гидролинии (грейфер): 1 — HITACHI ZX850H

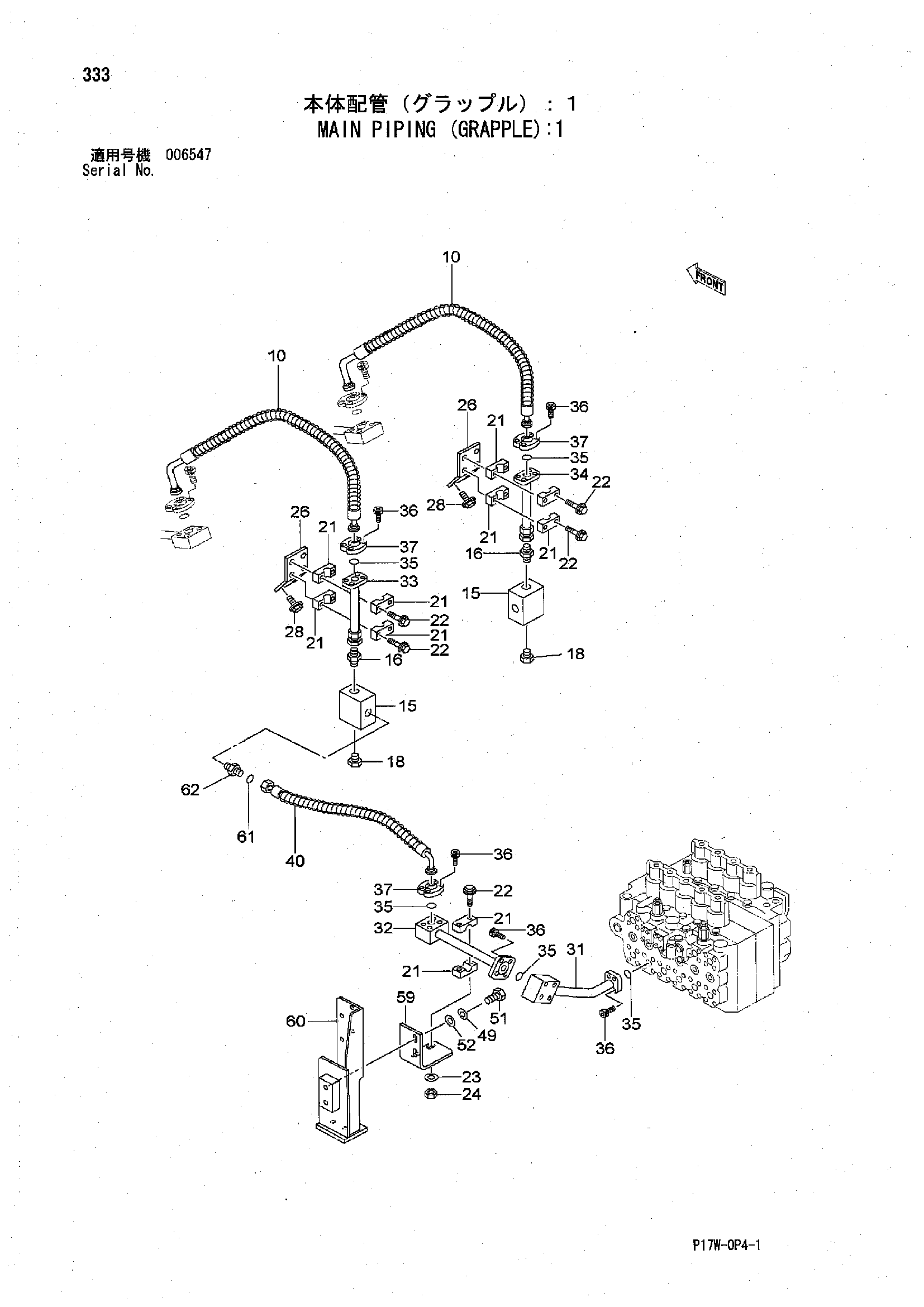

Заводская схема «Основные гидролинии (грейфер): 1» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 4653718 | Шланг | 2 |
| 15 | 4444771 | Клапан селектор | 2 |
| 16 | 4042035 | Адаптер | 2 |
| 16A | 970860 | Уплотнительное кольцо | 1 |
| 18 | 4154693 | Пробка | 2 |
| 18A | 970860 | Уплотнительное кольцо | 1 |
| 21 | 4334364 | Хомут трубки | 10 |
| 22 | J271295 | Болт с шайбой | 10 |
| 22A | J901295 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | A590112 | Плоская шайба | 2 |
| 24 | J950012 | Гайка | 2 |
| 26 | 8104830 | Кронштейн | 2 |
| 28 | J271230 | Болт с шайбой | 8 |
| 28A | J901230 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 31 | 8069973 | Трубка | 1 |
| 32 | 8069974 | Трубка | 1 |
| 33 | 9766157 | Трубка | 1 |
| 34 | 9766036 | Трубка | 1 |
| 35 | 4508805 | Уплотнительное кольцо | 5 |
| 36 | M341445 | Болт с внутренним шестигранником | 20 |
| 37 | 4089703 | Разъёмный фланец | 6 |
| 40 | 4654878 | Шланг | 1 |
| 49 | A590916 | Пружинная шайба | 2 |
| 51 | J901645 | Болт | 2 |
| 52 | 4087197 | Шайба | 2 |
| 59 | 3095873 | Кронштейн | 1 |
| 60 | 7042976 | Кронштейн | 1 |
| 61 | 4187329 | Уплотнительное кольцо | 1 |
| 62 | A853100 | Адаптер | 1 |
| 62A | 970860 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
