Изолятор — HITACHI ZX850H

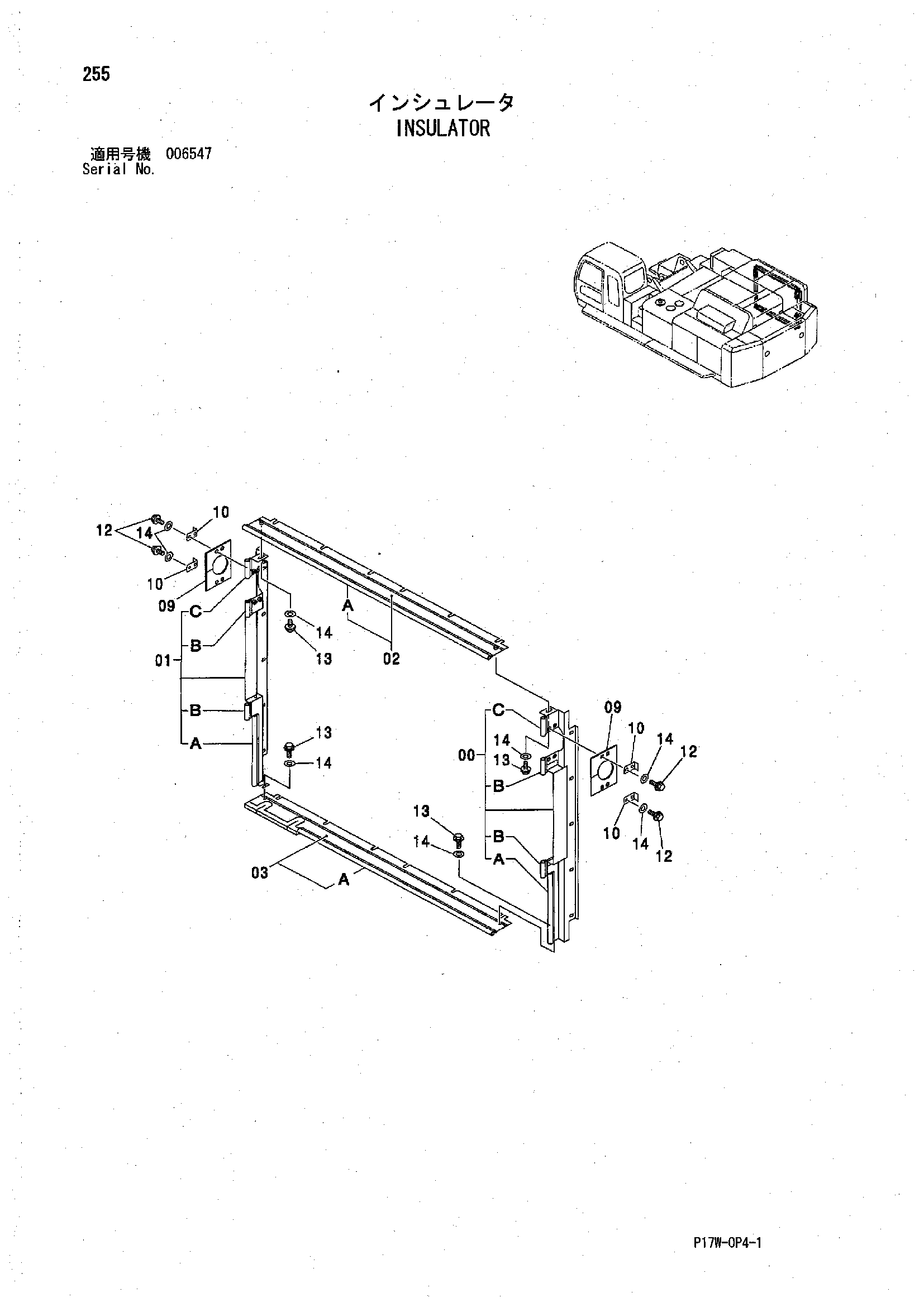

Заводская схема «Изолятор» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8083717 | Крышка | 1 |
| 00A | 4452714 | Резиновая прокладка | 1 |
| 00B | 4452715 | Резиновая прокладка | 2 |
| 00C | 4461243 | Резиновая прокладка | 1 |
| 01 | 8083718 | Крышка | 1 |
| 01A | 4452714 | Резиновая прокладка | 1 |
| 01B | 4452715 | Резиновая прокладка | 2 |
| 01C | 4461243 | Резиновая прокладка | 1 |
| 02 | 8083719 | Крышка | 1 |
| 02A | 4452718 | Резиновая прокладка | 1 |
| 03 | 8083720 | Крышка | 1 |
| 03A | 4452719 | Резиновая прокладка | 1 |
| 09 | 4452713 | Резиновая прокладка | 2 |
| 10 | 4447014 | Пластина | 4 |
| 12 | J271030 | Болт с шайбой | 8 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J271025 | Болт с шайбой | 26 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J222010 | Шайба | 34 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
