Поручень (1) — HITACHI ZX850H

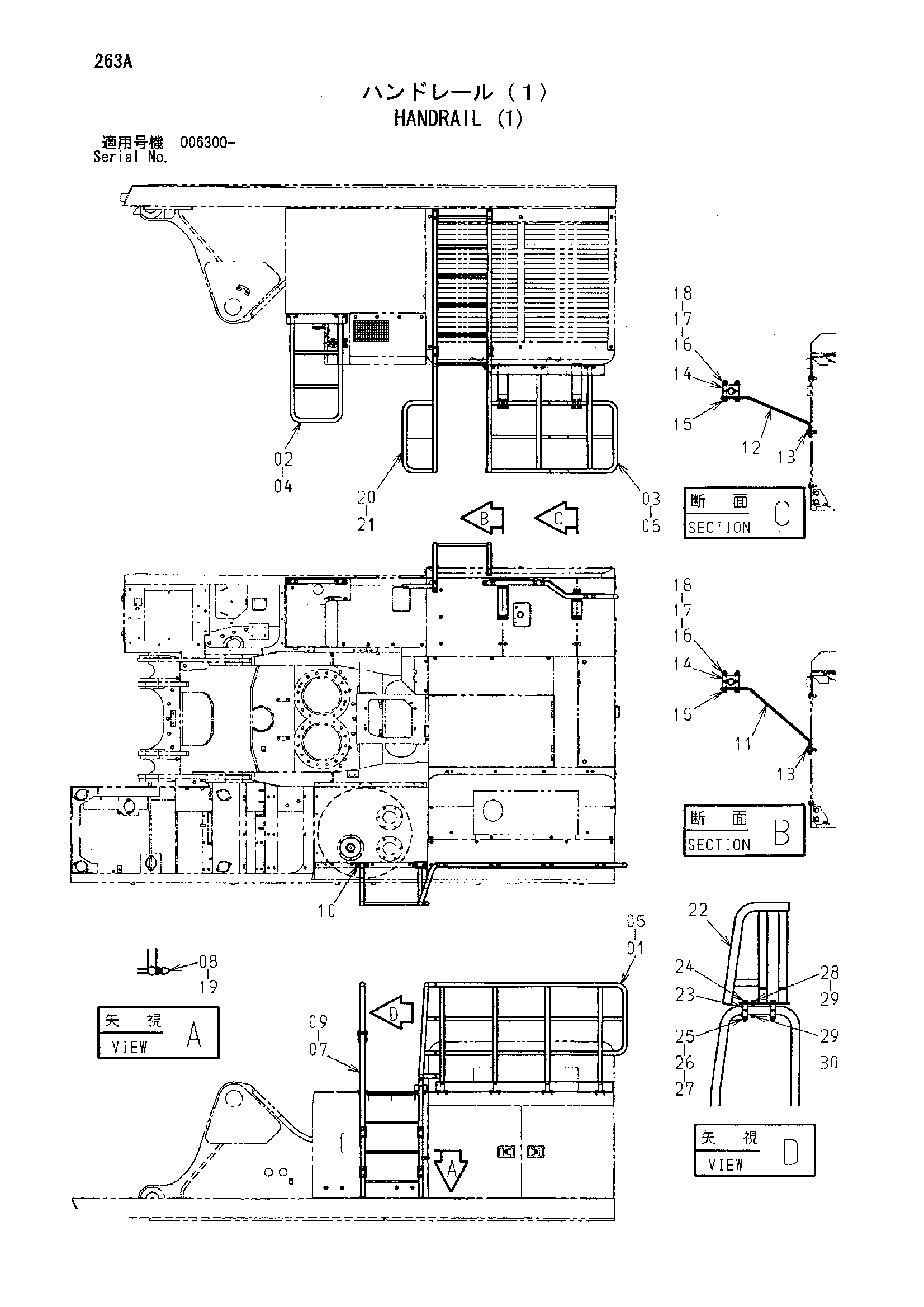

Заводская схема «Поручень (1)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7048208 | Поручень | 1 |
| 02 | 8100195 | Поручень | 1 |
| 03 | 7048228 | Поручень | 1 |
| 04 | J271230 | Болт с шайбой | 4 |
| 04A | J901230 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | J271240 | Болт с шайбой | 8 |
| 05A | J901240 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | J271230 | Болт с шайбой | 6 |
| 06A | J901230 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | 7048084 | Лестница | 1 |
| 08 | 4204586 | Ограничитель | 1 |
| 09 | J271230 | Болт с шайбой | 8 |
| 09A | J901230 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | J271235 | Болт с шайбой | 4 |
| 10A | J901235 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 3105996 | Кронштейн | 1 |
| 12 | 3105997 | Кронштейн | 1 |
| 13 | J281240 | Болт с шайбой | 4 |
| 13A | J901240 | Болт | 1 |
| 13B | 4249324 | Шайба | 1 |
| 14 | 4334363 | Хомут трубки | 8 |
| 15 | J271200 | Болт с шайбой | 8 |
| 15A | J901200 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | A590112 | Плоская шайба | 8 |
| 17 | A590912 | Пружинная шайба | 8 |
| 18 | J950012 | Гайка | 8 |
| 19 | J950010 | Гайка | 1 |
| 20 | 6023900 | Лестница | 1 |
| 21 | J271230 | Болт с шайбой | 10 |
| 21A | J901230 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | 8101438 | Поручень | 1 |
| 23 | 4334364 | Хомут трубки | 4 |
| 24 | J271200 | Болт с шайбой | 4 |
| 24A | J901200 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | A590112 | Плоская шайба | 4 |
| 26 | A590912 | Пружинная шайба | 4 |
| 27 | J950012 | Гайка | 4 |
| 28 | J900880 | Болт | 1 |
| 29 | A590108 | Плоская шайба | 2 |
| 30 | J950008 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
