Облицовка (1-3) — HITACHI ZX850H

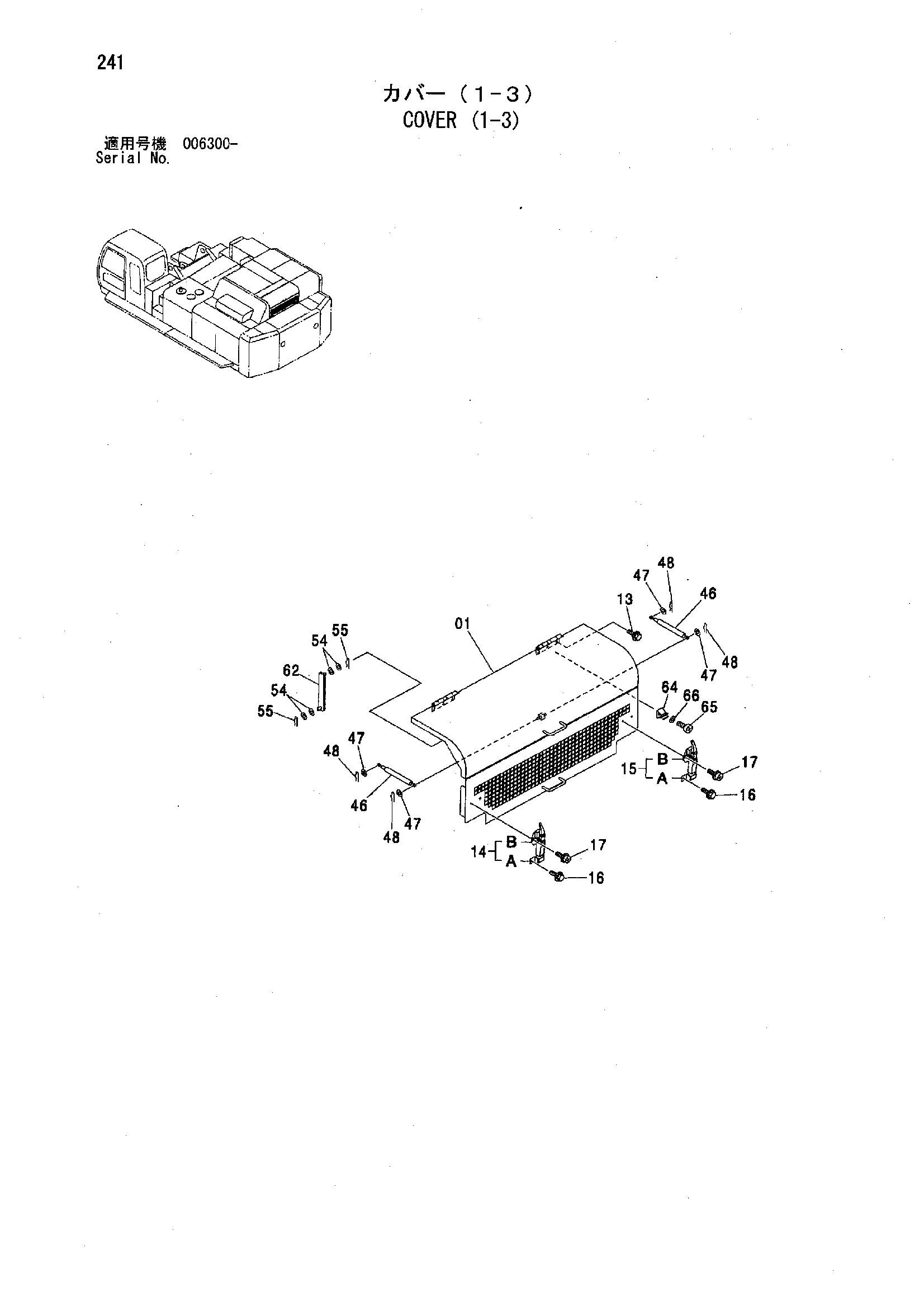

Заводская схема «Облицовка (1-3)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6019870 | Крышка | 1 |
| 13 | J011025 | Болт с шайбой | 6 |
| 13 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 13 | J271025 замена: J222010 | Болт с шайбой | 6 |
| 14 | 4361438 | Защёлка | 1 |
| 14A | 3074568 | Защёлка | 1 |
| 14B | 3021131 | Анкхор | 1 |
| 15 | 4231750 | Защёлка | 1 |
| 15A | 3044290 | Защёлка | 1 |
| 15B | 3021131 | Анкхор | 1 |
| 16 | J010820 | Болт с шайбой | 4 |
| 16 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 16 | J260820 замена: A590108 | Болт с шайбой | 4 |
| 17 | J460820 | Винт с шайбой | 4 |
| 46 | 4335067 | Гидроцилиндр | 2 |
| 47 | A590108 | Плоская шайба | 4 |
| 48 | 4022697 | Стопорный палец | 4 |
| 54 | 4087197 | Шайба | 4 |
| 55 | 4022701 | Стопорный палец | 2 |
| 62 | 9757671 | Стойка | 1 |
| 64 | 4330276 | Держатель | 1 |
| 65 | M430410 | Винт | 1 |
| 66 | A590104 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
