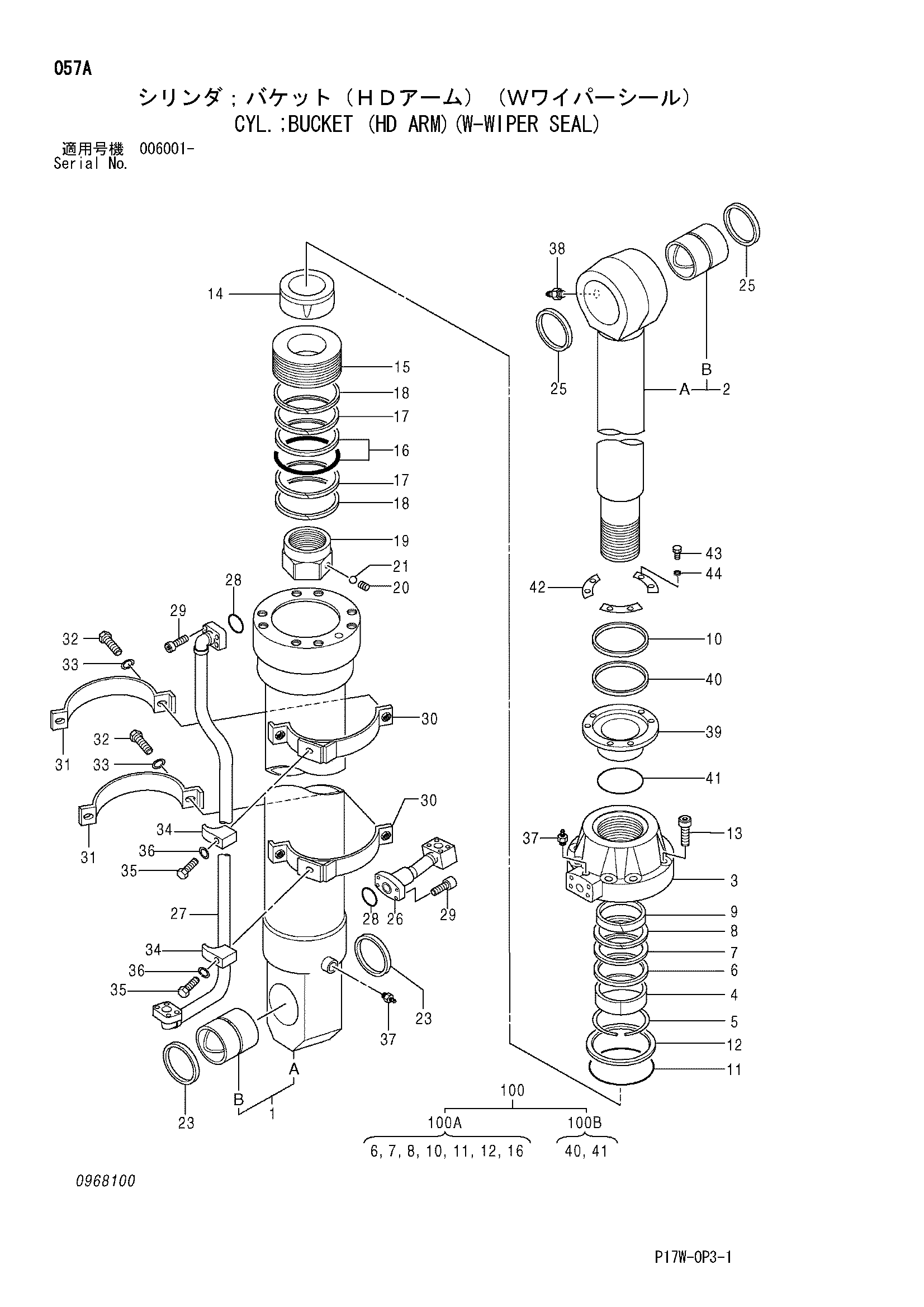

Гидроцилиндр ковша (HD рукоять)(в-випер уплотнение) — HITACHI ZX850H

Заводская схема «Гидроцилиндр ковша (HD рукоять)(в-випер уплотнение)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4631819	Гидроцилиндр ковша	1
1	0968101	Гидроцилиндр. трубка в сборе	1
1B	0379902	Втулка	1
2	0956501	Шток поршня	1
2B	0380003	Втулка	1
3	0968102	Гидроцилиндр. головка	1
4	0379806	Втулка	1
5	0191415	Стопорное кольцо	1
6	0956502	Кольцо	1
7	4094949	U-образная манжета	1
8	0242505	Опорное кольцо	1
9	0417406	Направляющее кольцо	1
10	4438196	Грязесъёмное кольцо	1
11	A811180	Уплотнительное кольцо	1
12	0242507	Опорное кольцо	1
13	4104472	Болт с внутренним шестигранником	8
14	0609203	Амортизирующий подшипник	1
15	0764902	Поршень	1
16	0242510	Кольцо уплотнение в сборе	1
17	0420307	Направляющее кольцо	2
18	0242512	Направляющее кольцо	2
19	0956503	Гайка	1
20	0379815	Установочный винт	1
21	0109124	Стальной шарик	1
23	4251767	Грязесъёмное кольцо	2
25	4251753	Грязесъёмное кольцо	2
26	0380008	Соединение	1
27	0968103	Трубка	1
28	955612	Уплотнительное кольцо	2
29	0158883	Болт с внутренним шестигранником	8
30	0353017	Лента	2
31	0353018	Лента	2
32	J901035	Болт	4
33	A590910	Шайба	4
34	0353016	Хомут трубки	2
35	0254312	Болт	2
36	A590914	Пружинная шайба	2
37	0643016	Воздушный клапан	2
38	J75481	Пресс-маслёнка	1
39	0902203	Держатель	1
40	0902202	U-образная манжета	1
41	A811150	Oーкольцо	1
42	0841102	Пластина	3
43	0908906	Болт	6
44	0360704	Пружинная шайба	6
100	4614810	Комплект уплотнений	1
100A	4438684	Комплект уплотнений	1
100B	4614814	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
