Пилотные гидролинии (4-1) — HITACHI ZX850H

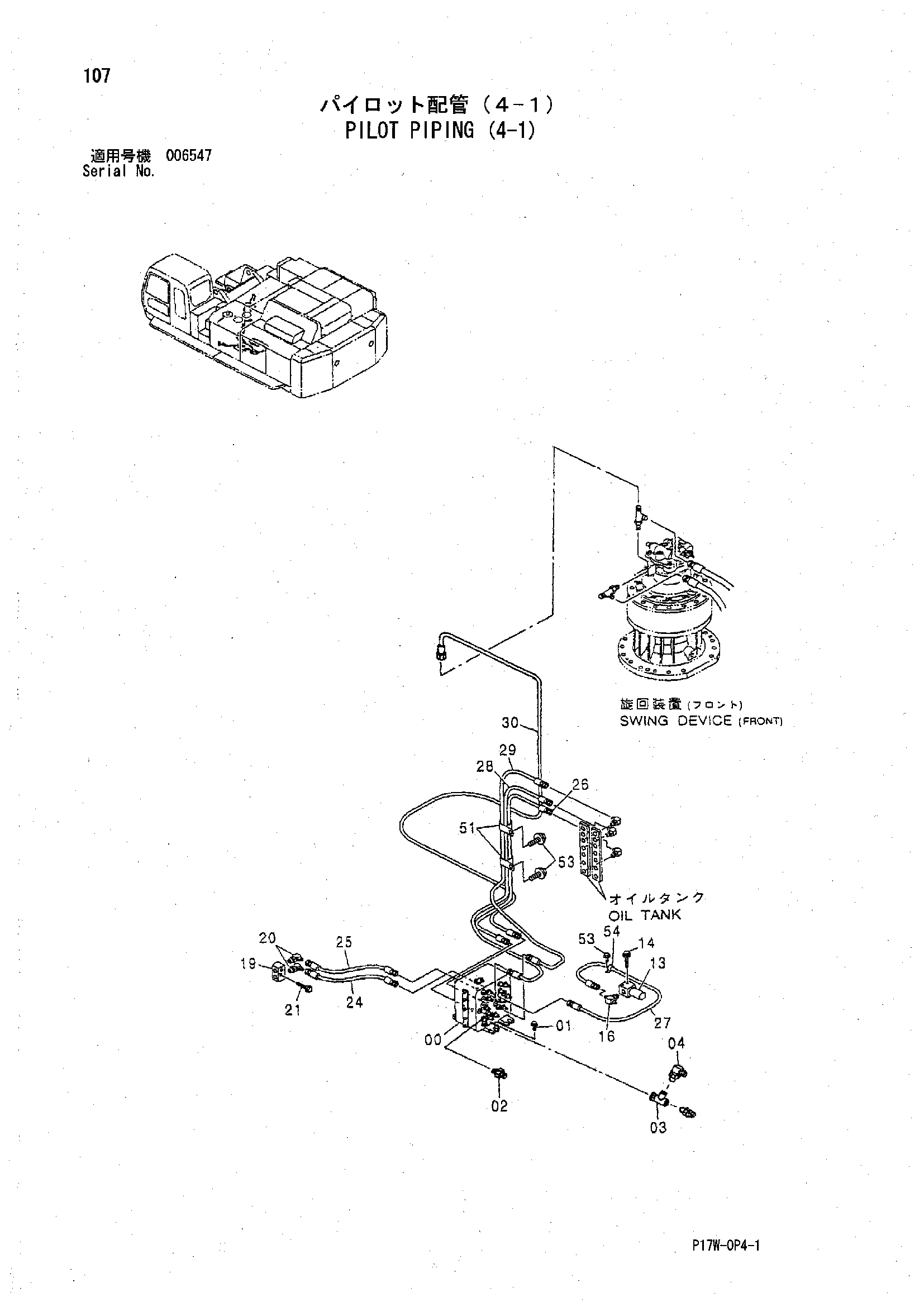

Заводская схема «Пилотные гидролинии (4-1)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4470661 | Челночный клапан | 1 |
| 01 | J271040 | Болт с шайбой | 4 |
| 01A | J901040 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | A852133 | Адаптер | 4 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4454002 | Тройник | 1 |
| 04 | A852322 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4261289 | Клапан SOL. | 1 |
| 14 | J260860 | Болт с шайбой | 2 |
| 14A | J900860 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 16 | A852523 | Тройник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 3090109 | Блок | 1 |
| 20 | A852323 | Угловой штуцер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | J271060 | Болт с шайбой | 2 |
| 21A | J901060 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 24 | 4450908 | Шланг | 1 |
| 25 | 4450909 | Шланг | 1 |
| 26 | 4450910 | Шланг | 1 |
| 27 | 4450911 | Шланг | 1 |
| 28 | 4450912 | Шланг | 1 |
| 29 | 4450913 | Шланг | 1 |
| 30 | 4603824 | Шланг | 1 |
| 51 | 4190291 | Зажим | 2 |
| 53 | J271020 | Болт с шайбой | 3 |
| 53A | J901020 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 54 | 4192035 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
