Обратные трубопроводы — HITACHI ZX850H

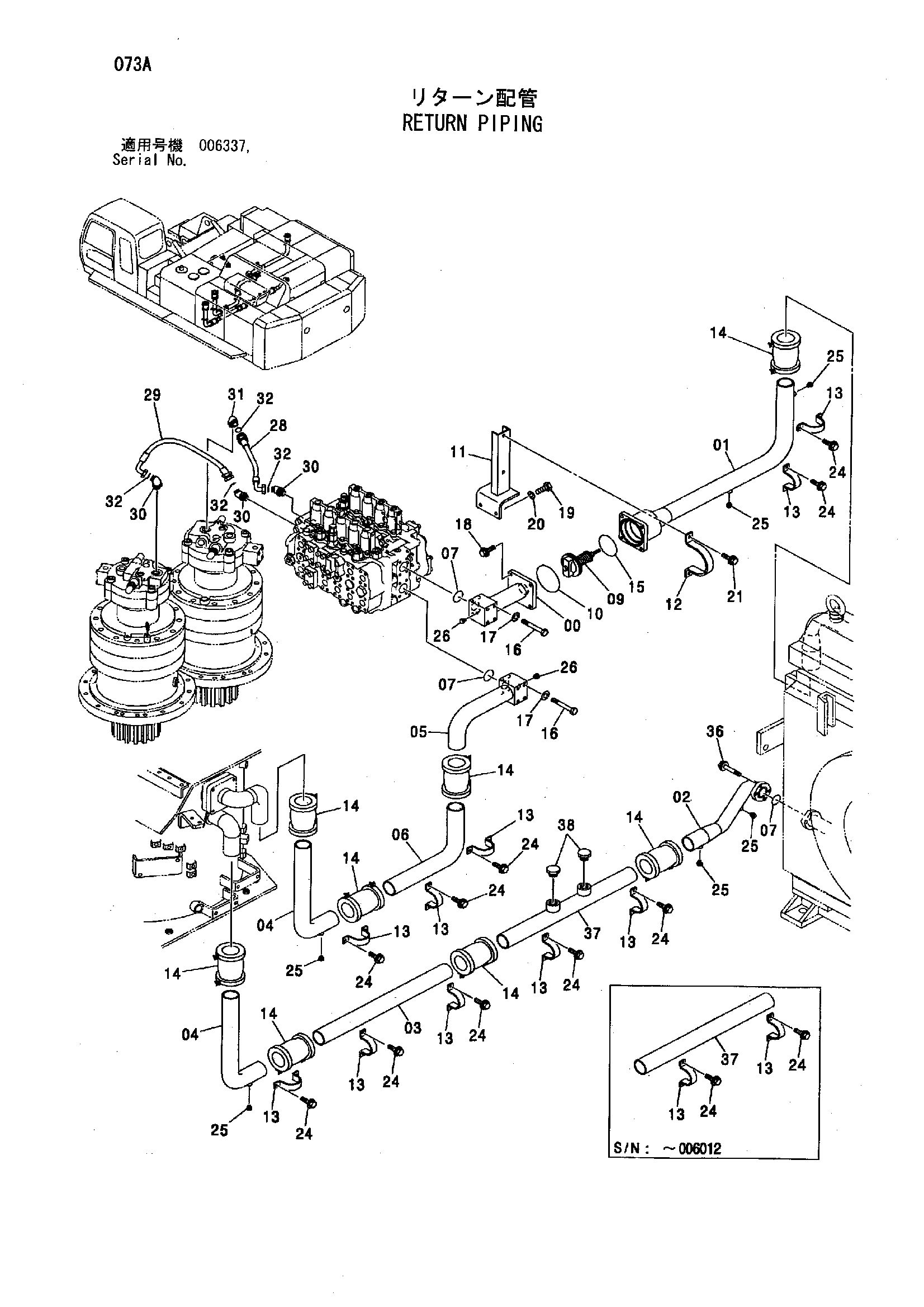

Заводская схема «Обратные трубопроводы» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8083045	Трубка	1
01	8083047	Трубка	1
02	8083046	Трубка	1
03	4449534	Трубка	1
04	8083041	Трубка	2
05	8083044	Трубка	1
06	8083043	Трубка	1
07	A811060	Уплотнительное кольцо	3
09	4433092	Клапан	1
10	A811145	Уплотнительное кольцо	1
11	9756223	Кронштейн	1
12	4246954	Хомут трубки	1
13	4000909	Хомут трубки	10
14	4071215	Муфта	8
15	4154331	Уплотнительное кольцо	1
16	J901204	Болт	8
17	A590912	Пружинная шайба	8
18	J011240	Болт с шайбой	4
18	J271240 замена: J901240	Болт с шайбой	4
18	J271240 замена: J222012	Болт с шайбой	4
19	J901435	Болт	2
20	A590914	Пружинная шайба	2
21	J011230	Болт с шайбой	2
21	J271230 замена: J901230	Болт с шайбой	2
21	J271230 замена: J222012	Болт с шайбой	2
24	J011030	Болт с шайбой	20
24	J271030 замена: J901030	Болт с шайбой	20
24	J271030 замена: J222010	Болт с шайбой	20
25	4093624	Пробка	6
25A	957366	Уплотнительное кольцо	1
26	94-2022	Пробка	2
28	4451148	Шланг	1
29	4451149	Шланг	1
30	A853288	Угловой штуцер	3
30A	4506429	Уплотнительное кольцо	1
31	A853388	Угловой штуцер	1
31A	4506429	Уплотнительное кольцо	1
32	4187328	Уплотнительное кольцо	4
36	J011245 замена: M341245	Болт с шайбой	4
36	M341245	Болт с внутренним шестигранником	4
37	4449534 замена: 8088543	Трубка	1
37	8088543	Трубка	1
38	4154693	Пробка	2
38A	970860	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
