Подъём трубопроводы (кабина) — HITACHI ZX850H

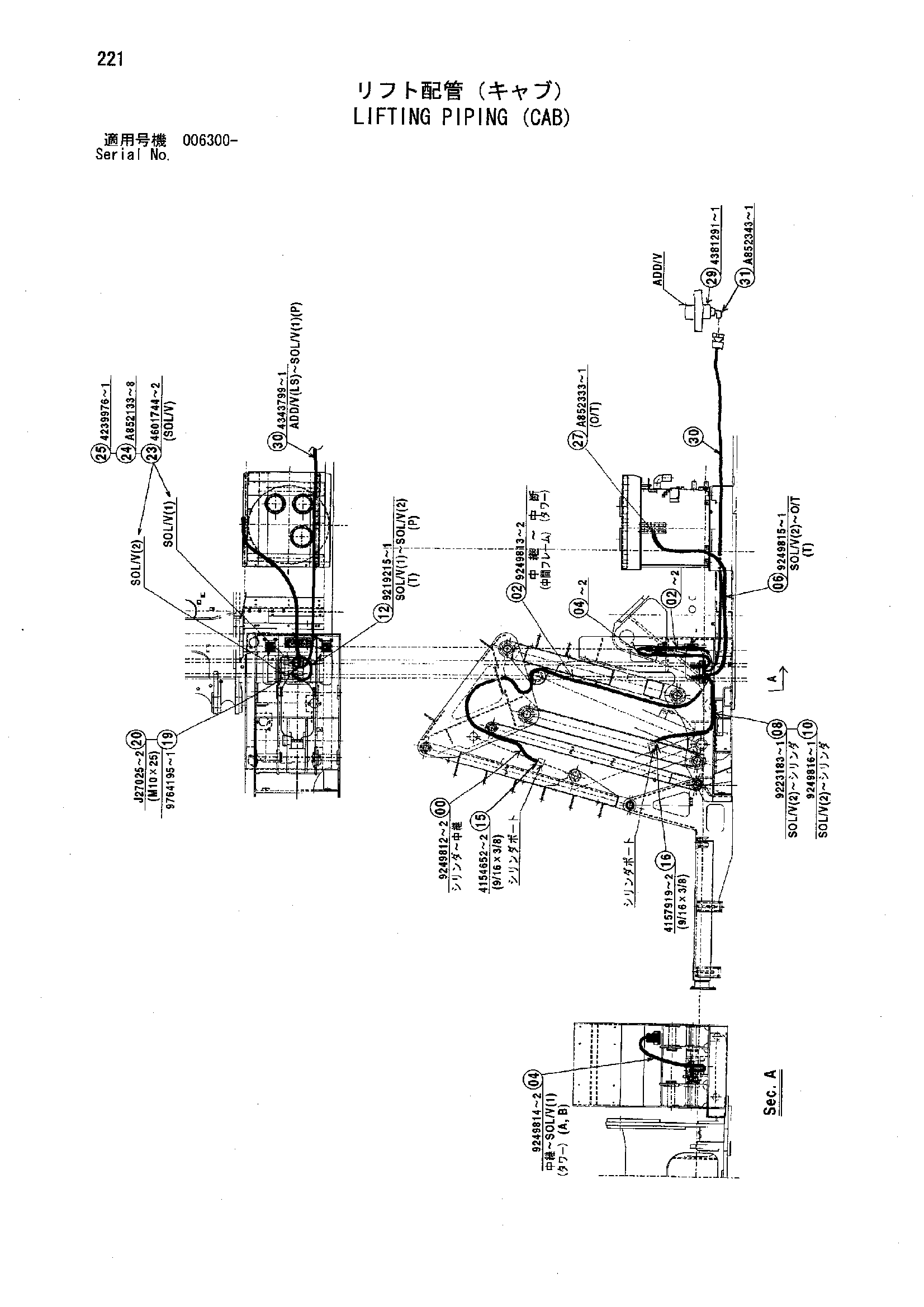

Заводская схема «Подъём трубопроводы (кабина)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9249812 | Шланг в сборе | 2 |
| 02 | 9249813 | Шланг в сборе | 2 |
| 04 | 9249814 | Шланг в сборе | 2 |
| 06 | 9249815 | Шланг в сборе | 1 |
| 08 | 9223183 | Шланг в сборе | 1 |
| 10 | 9249816 | Шланг в сборе | 1 |
| 12 | 9219215 | Шланг в сборе | 1 |
| 15 | 4154652 | Адаптер | 2 |
| 16 | 4157919 | Угловой штуцер | 2 |
| 19 | 9764195 | Кронштейн | 1 |
| 20 | J271025 | Болт с шайбой | 2 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 23 | 4601744 | Электромагнитный клапан | 2 |
| 24 | A852133 | Адаптер | 8 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4239976 | Унион S | 1 |
| 27 | A852333 | Угловой штуцер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4381291 | Крышка | 1 |
| 30 | 4343799 | Шланг | 1 |
| 31 | A852343 | Угловой штуцер | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
