Погрузчик гидролинии рабочего оборудования (2) — HITACHI ZX850H

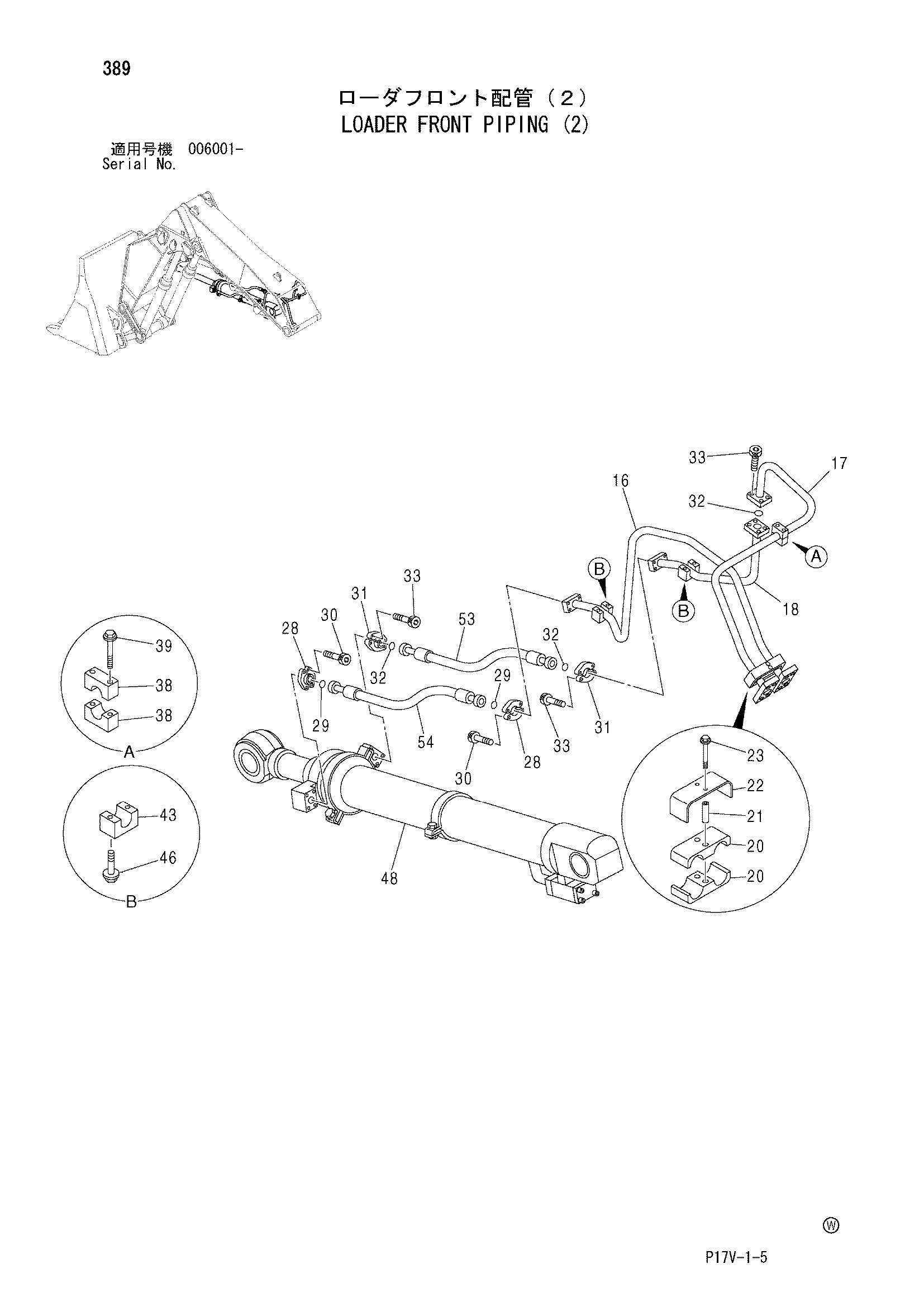

Заводская схема «Погрузчик гидролинии рабочего оборудования (2)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16 | 8090165 | Трубка | 1 |
| 17 | 8090398 | Трубка | 1 |
| 18 | 8090399 | Трубка | 1 |
| 20 | 4342703 | Хомут | 2 |
| 21 | 4342699 | Проставка | 2 |
| 22 | 4342695 | Хомут трубки | 1 |
| 23 | J021295 | Болт с шайбой | 2 |
| 23 | J271295 замена: J901295 | Болт с шайбой | 2 |
| 28 | 4089703 | Разъёмный фланец | 4 |
| 29 | 4508805 | Уплотнительное кольцо | 2 |
| 30 | M341445 | Болт с внутренним шестигранником | 8 |
| 31 | 4075854 | Разъёмный фланец | 4 |
| 32 | 4510169 | Уплотнительное кольцо | 3 |
| 33 | M341650 | Болт с внутренним шестигранником | 12 |
| 38 | 4342723 | Хомут трубки | 2 |
| 39 | J021295 | Болт с шайбой | 2 |
| 39 | J271295 замена: J901295 | Болт с шайбой | 2 |
| 43 | 4269729 | Хомут трубки | 2 |
| 46 | J011280 | Болт с шайбой | 4 |
| 46 | J271280 замена: J901280 | Болт с шайбой | 4 |
| 48 | 4328130 | Гидроцилиндр рукояти | 1 |
| 53 | 4421239 | Шланг | 1 |
| 54 | 4421240 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
