Гидроцилиндр ковша — HITACHI ZX850H

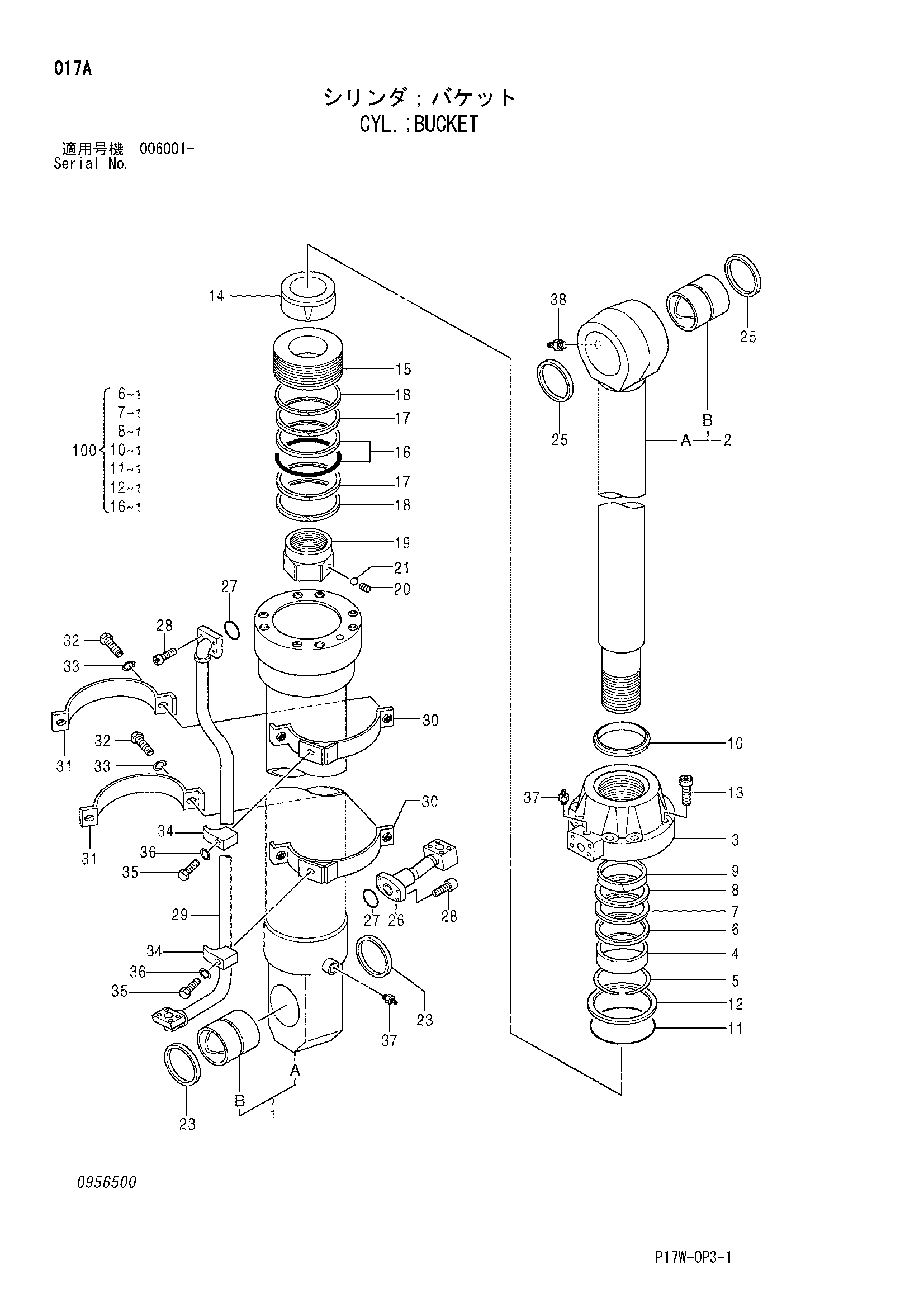

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4604690 | Гидроцилиндр ковша | 1 | |
| 1 | 4440411 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0379902 | Втулка | 1 |
| 2 | 0956501 | Шток поршня | 1 |
| 2B | 0380003 | Втулка | 1 |
| 3 | 0764901 | Головка гидроцилиндра | 1 |
| 4 | 0379806 | Втулка | 1 |
| 5 | 0191415 | Стопорное кольцо | 1 |
| 6 | 0956502 | Кольцо | 1 |
| 7 | 4094949 | U-образная манжета | 1 |
| 8 | 0242505 | Опорное кольцо | 1 |
| 9 | 0417406 | Направляющее кольцо | 1 |
| 10 | 4438196 | Грязесъёмное кольцо | 1 |
| 11 | A811180 | Уплотнительное кольцо | 1 |
| 12 | 0242507 | Опорное кольцо | 1 |
| 13 | 4104472 | Болт с внутренним шестигранником | 8 |
| 14 | 0609203 | Амортизирующий подшипник | 1 |
| 15 | 0764902 | Поршень | 1 |
| 16 | 0242510 | Кольцо уплотнение в сборе | 1 |
| 17 | 0420307 | Направляющее кольцо | 2 |
| 18 | 0242512 | Направляющее кольцо | 2 |
| 19 | 0956503 | Гайка | 1 |
| 20 | 0379815 | Установочный винт | 1 |
| 21 | 0109124 | Стальной шарик | 1 |
| 23 | 4251767 | Грязесъёмное кольцо | 2 |
| 25 | 4251753 | Грязесъёмное кольцо | 2 |
| 26 | 0380008 | Соединение | 1 |
| 27 | 955612 | Уплотнительное кольцо | 2 |
| 28 | 0158883 | Болт с внутренним шестигранником | 8 |
| 29 | 0956504 | Трубка | 1 |
| 30 | 0353017 | Лента | 2 |
| 31 | 0353018 | Лента | 2 |
| 32 | J021035 | Болт | 4 |
| 33 | A590910 | Шайба | 4 |
| 34 | 0353016 | Хомут трубки | 2 |
| 35 | 0254312 | Болт | 2 |
| 36 | A590914 | Пружинная шайба | 2 |
| 37 | 0643016 | Воздушный клапан | 2 |
| 38 | J75481 | Пресс-маслёнка | 1 |
| 100 | 0956505 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
