Боковой ступень (верхний структуре)(1) — HITACHI ZX850H

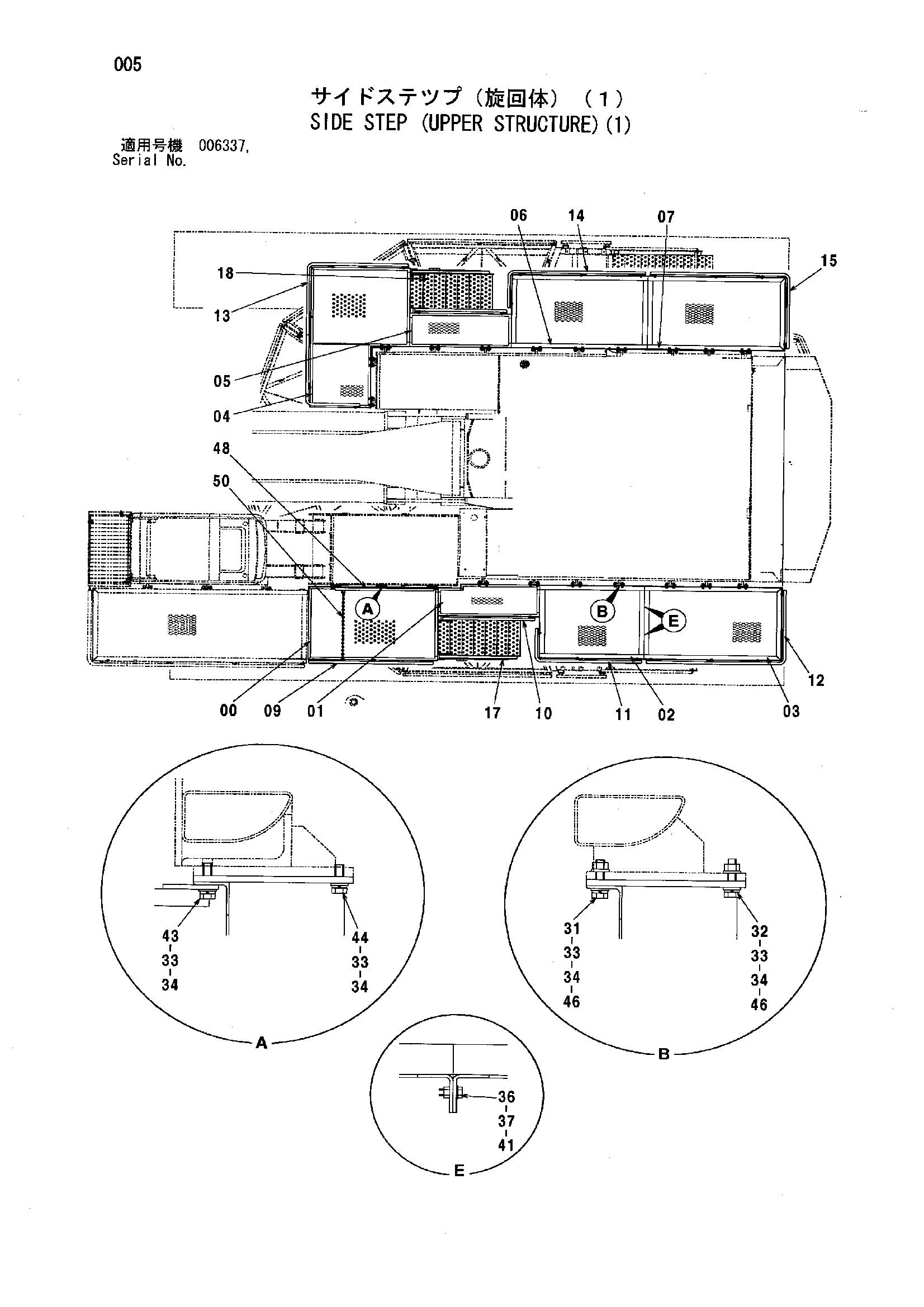

Заводская схема «Боковой ступень (верхний структуре)(1)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6023837 | Ступень | 1 |
| 01 | 7048595 | Ступень | 1 |
| 02 | 7048067 | Ступень | 1 |
| 03 | 7048066 | Ступень | 1 |
| 04 | 5010167 | Ступень | 1 |
| 05 | 7048606 | Ступень | 1 |
| 06 | 7048069 | Ступень | 1 |
| 07 | 7048068 | Ступень | 1 |
| 09 | 8101065 | Поручень | 1 |
| 10 | 8101066 | Поручень | 2 |
| 11 | 7048650 | Поручень | 1 |
| 12 | 7048651 | Поручень | 1 |
| 13 | 6023858 | Поручень | 1 |
| 14 | 7048652 | Поручень | 1 |
| 15 | 7048653 | Поручень | 1 |
| 17 | 6023821 | Лестница | 1 |
| 18 | 6023822 | Лестница | 1 |
| 31 | J901665 | Болт | 36 |
| 32 | J901660 | Болт | 36 |
| 33 | A590916 | Пружинная шайба | 84 |
| 34 | J222016 | Шайба | 156 |
| 36 | J271235 | Болт с шайбой | 16 |
| 36A | J901235 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 37 | 449490 | Плоская шайба | 16 |
| 41 | 4091002 | Регулировочная шайба 1.0m | 48 |
| 43 | J901660 | Болт | 6 |
| 44 | J901645 | Болт | 6 |
| 46 | J950016 | Гайка | 82 |
| 48 | 8101284 | Поручень | 1 |
| 50 | 4451376 | Цепь | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
