Рукоять 9.5m — HITACHI ZX850H

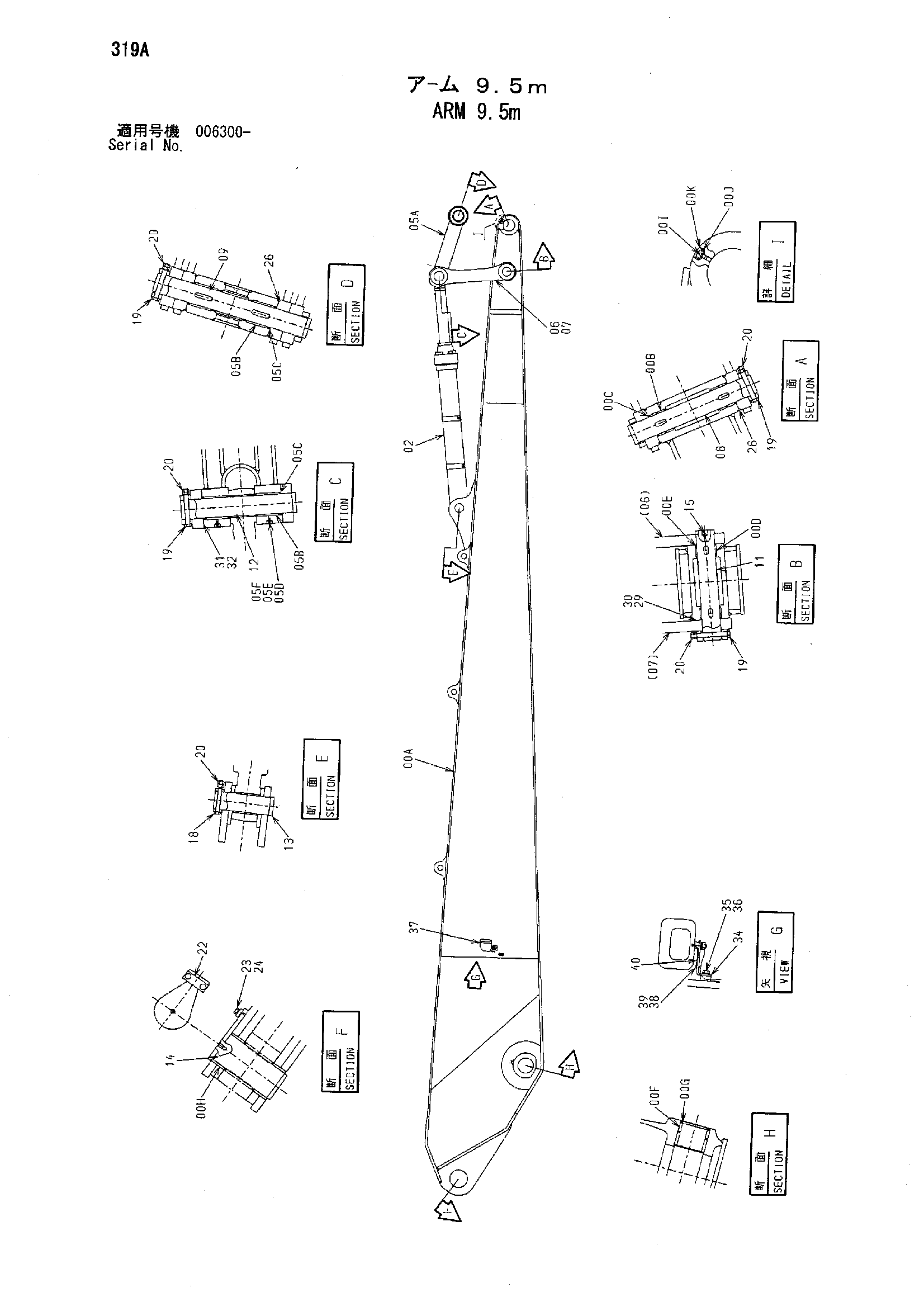

Заводская схема «Рукоять 9.5m» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9248402	Рукоять в сборе	1
00A	5009934	Рукоять удлинённый	1
00B	3079233	Втулка	2
00C	4251212	Пылезащитное уплотнение	2
00D	3026075	Втулка	2
00E	4074008	Пылезащитное уплотнение	2
00F	4218719	Втулка	2
00G	4251766	Пылезащитное уплотнение	2
00H	4259256	Втулка	2
00I	J75481	Пресс-маслёнка	2
00J	4130686	Втулка	2
00K	4105912	Колпачок	2
02	4631812	Гидроцилиндр ковша	1
05	9214392	Тяга в сборе	1
05A	7042479	Тяга	1
05B	3060476	Втулка	4
05C	4083972	Пылезащитное уплотнение	6
05D	J75481	Пресс-маслёнка	8
05E	4130686	Втулка	8
05F	4105912	Колпачок	8
06	3089548	Тяга	1
07	8080474	Тяга	1
08	3079232	Палец	1
09	3100465	Палец	1
11	3055219	Палец	1
12	3084263	Палец	1
13	3038820	Палец	1
14	8078146	Палец	1
15	J75481	Пресс-маслёнка	2
18	J932013	Болт	1
19	4276312	Болт	4
20	J951020	Гайка	10
22	4179432	Пластина	1
23	J912045	Болт	2
24	A590920	Пружинная шайба	2
26	4487682	Уплотнительное кольцо	4
29	4134370	Регулировочная шайба	1
30	4134371	Регулировочная шайба	1
31	4134372	Регулировочная шайба	1
32	4134373	Регулировочная шайба	1
34	4224631	Кронштейн	2
35	J901425	Болт	2
36	A590914	Пружинная шайба	2
37	4336570	Фара	2
37A	4326801	Ленс блок	1
37B	4326802	Рама	1
37C	4285648	Лампа	1
37D	4326803	Прокладка	1
37E	4307026	Шайба	1
37F	4307027	Винт	4
37G	A590114	Плоская шайба	1
37H	A590914	Пружинная шайба	1
37I	J952014	Гайка	1
38	M430610	Винт	2
39	A590906	Пружинная шайба	2
40	4271788	Жгут проводов	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
