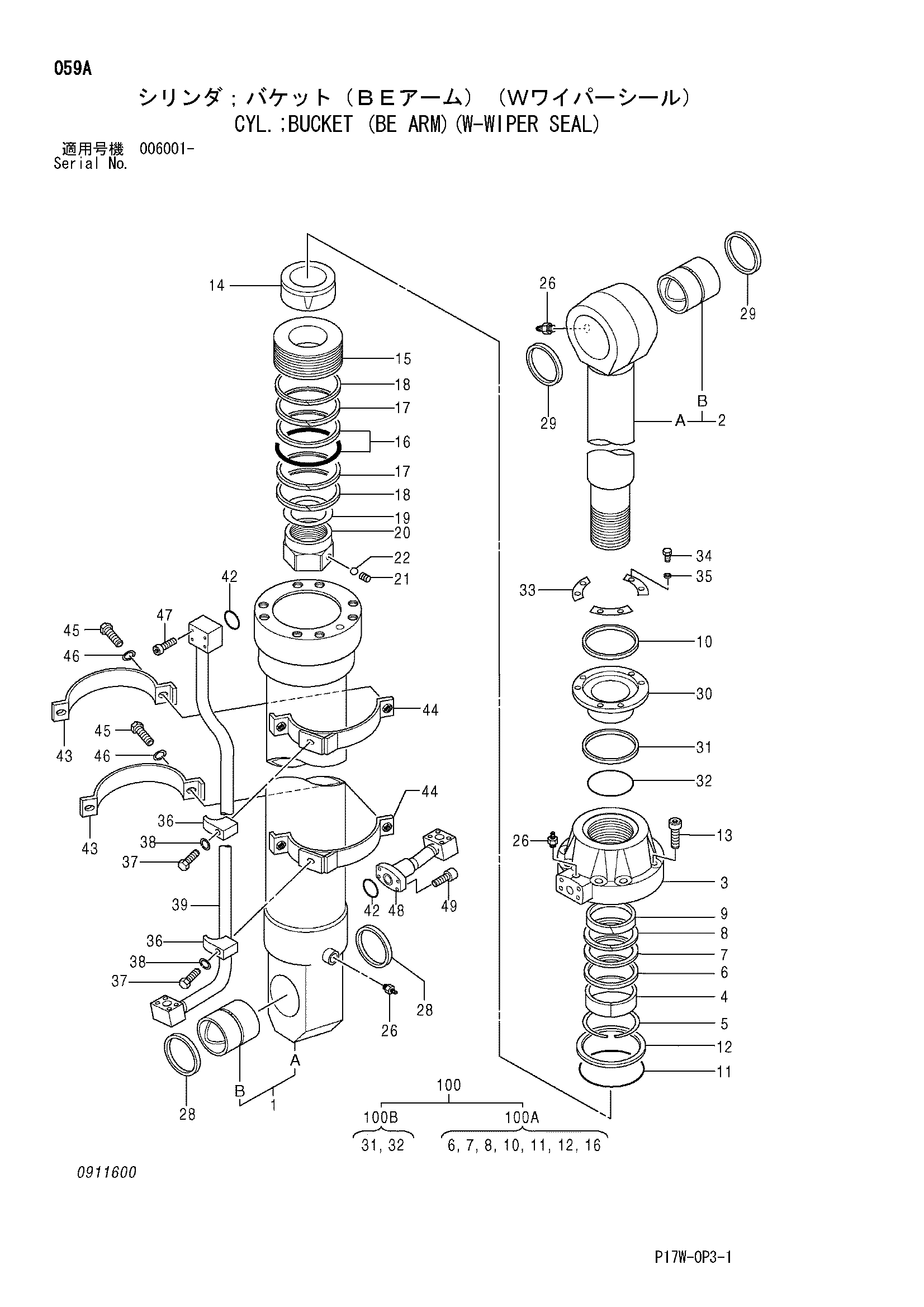

Гидроцилиндр ковша (BE рукоять)(в-випер уплотнение) — HITACHI ZX850H

Заводская схема «Гидроцилиндр ковша (BE рукоять)(в-випер уплотнение)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4616977	Гидроцилиндр ковша	1
1	0911601	Труба гидроцилиндра в сборе	1
1B	0379902	Втулка	1
2	0911602	Шток поршня в сборе	1
2B	0380003	Втулка	1
3	0911603	Головка гидроцилиндра	1
4	0379905	Втулка	1
5	0160706	Стопорное кольцо	1
6	0392303	Уплотнительное кольцо	1
7	4070027	U-образная манжета	1
8	0242706	Опорное кольцо	1
9	0392304	Кольцо	1
10	4429148	Грязесъёмное кольцо	1
11	4113165	Уплотнительное кольцо	1
12	0379908	Опорное кольцо	1
13	0343305	Болт с внутренним шестигранником	8
14	0379909	Амортизирующий подшипник	1
15	0702902	Поршень	1
16	0392305	Уплотнительное кольцо	1
17	0702704	Кольцо	2
18	0392306	Кольцо	2
19	0379915	Регулировочная шайба	1
20	0379914	Гайка	1
21	0379815	Установочный винт	1
22	0109124	Стальной шарик	1
26	0643016	Воздушный клапан	2
28	4251767	Грязесъёмное кольцо	2
29	4251753	Грязесъёмное кольцо	2
30	0869804	Держатель	1
31	0869805	У-ринг	1
32	A811160	Уплотнительное кольцо	1
33	0706103	Пластина	3
34	0850605	Болт	6
35	0360704	Пружинная шайба	6
36	0353016	Хомут трубки	2
37	0254312	Болт	2
38	A590914	Пружинная шайба	2
39	0911604	Трубка	1
42	955612	Уплотнительное кольцо	2
43	0379921	Лента	2
44	0379920	Лента	2
45	0379919	Болт	4
46	A590914	Пружинная шайба	4
47	0158883	Болт с внутренним шестигранником	4
48	0380008	Соединение	1
49	0158883	Болт с внутренним шестигранником	4
100	4618517	Комплект уплотнений	1
100A	4436496	Комплект уплотнений	1
100B	4618513	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
