Напорные трубопроводы — HITACHI ZX850H

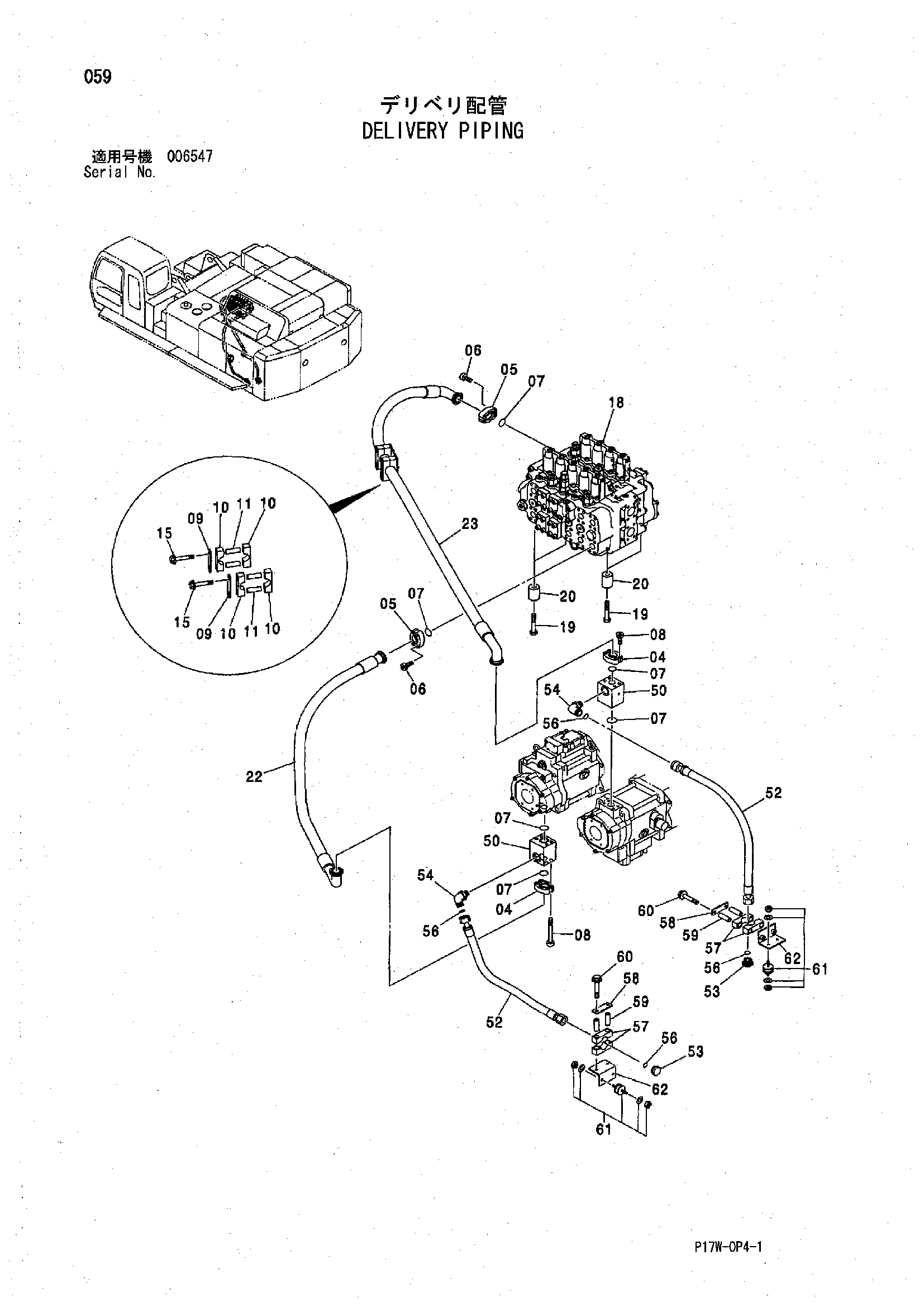

Заводская схема «Напорные трубопроводы» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4075853 | Разъёмный фланец | 4 |
| 05 | 4089703 | Разъёмный фланец | 4 |
| 06 | M341445 | Болт с внутренним шестигранником | 8 |
| 07 | 4508805 | Уплотнительное кольцо | 6 |
| 08 | M341204 | Болт с внутренним шестигранником | 8 |
| 09 | 4207038 | Пластина | 2 |
| 10 | 4207036 | Хомут | 4 |
| 11 | 4207037 | Проставка | 4 |
| 15 | J271200 | Болт с шайбой | 4 |
| 15A | J901200 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 18 | 4626843 | Гидрораспределитель | 1 |
| 19 | J932004 | Болт | 4 |
| 20 | 4404273 | Проставка | 4 |
| 22 | 4606722 | Шланг | 1 |
| 23 | 4635214 | Шланг | 1 |
| 50 | 2046563 | Блок | 2 |
| 52 | 4286814 | Шланг | 2 |
| 53 | 4210056 | Пробка | 2 |
| 54 | 4198799 | Угловой штуцер | 2 |
| 54A | 4506429 | Уплотнительное кольцо | 1 |
| 56 | 4187328 | Уплотнительное кольцо | 4 |
| 57 | 4349621 | Хомут шланга | 4 |
| 58 | 4341803 | Пластина | 2 |
| 59 | 4349648 | Проставка | 4 |
| 60 | J271200 | Болт с шайбой | 4 |
| 60A | J901200 | Болт | 1 |
| 60B | J222012 | Шайба | 1 |
| 61 | 4354592 | Резиновая прокладка | 4 |
| 62 | 9747606 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
