Задний короб (кондиционер.) — HITACHI ZX850H

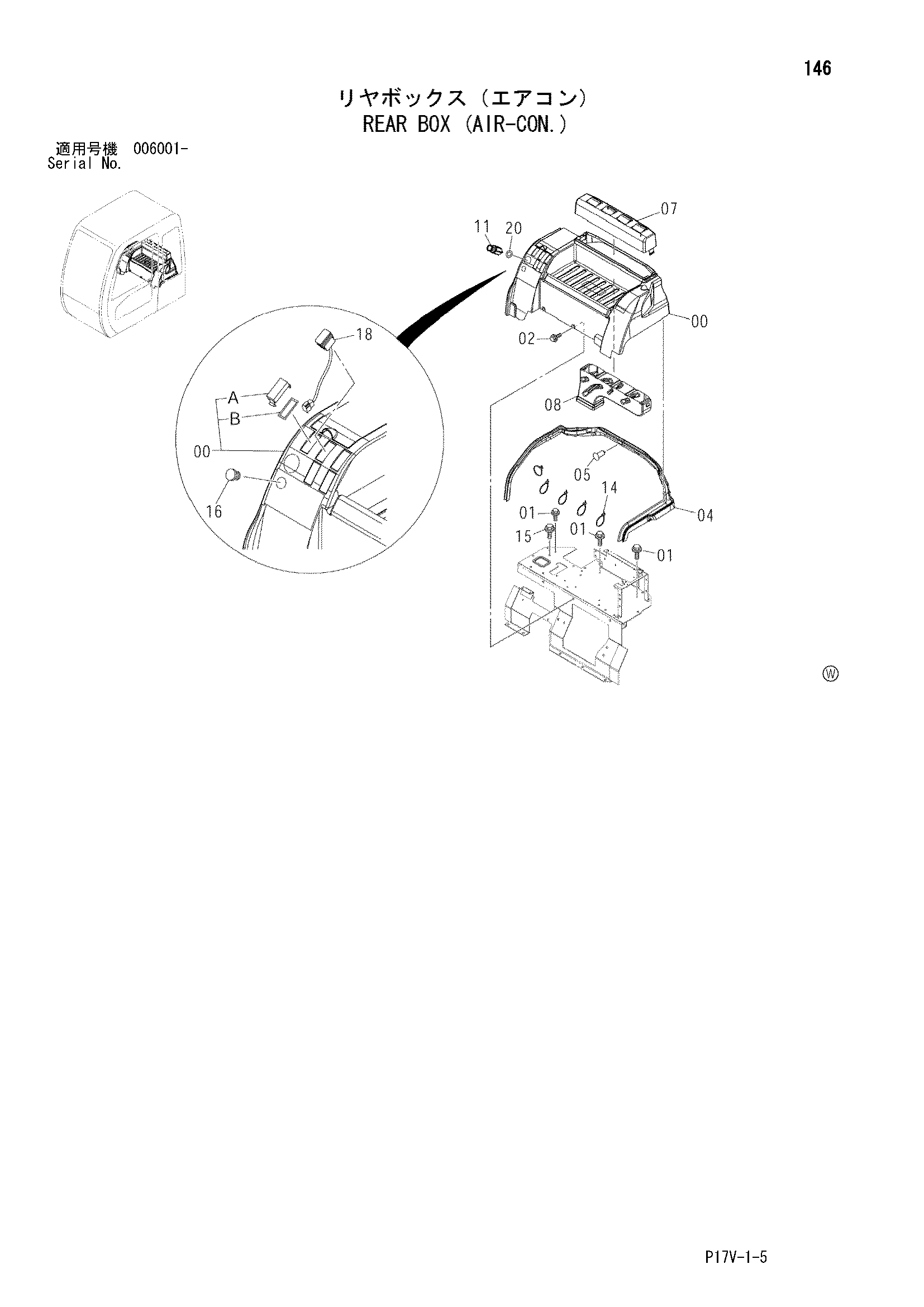

Заводская схема «Задний короб (кондиционер.)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4433793 | Трай | 1 |
| 00A | 4456725 | Крышка | 5 |
| 00B | 4456723 | Резиновое уплотнение | 5 |
| 01 | J050820 | Болт с шайбой | 3 |
| 02 | J021025 | Болт с шайбой | 2 |
| 02 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 04 | 4436132 | Уплотнение | 1 |
| 05 | 4425573 | Зажим | 13 |
| 07 | 4433794 | Крышка | 1 |
| 08 | 4426156 | Воздуховод | 1 |
| 11 | 4357862 | Лигхтер | 1 |
| 14 | 4055312 | Ленточный зажим | 5 |
| 15 | J011020 | Болт с шайбой | 1 |
| 15 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 16 | 4447072 | Резиновая втулка | 1 |
| 18 | 4352947 | Выключатель | 2 |
| 20 | 4647197 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
