Шланг защита от разрыва клапан трубопроводы (стрела гидроцилиндр.): 1 — HITACHI ZX850H

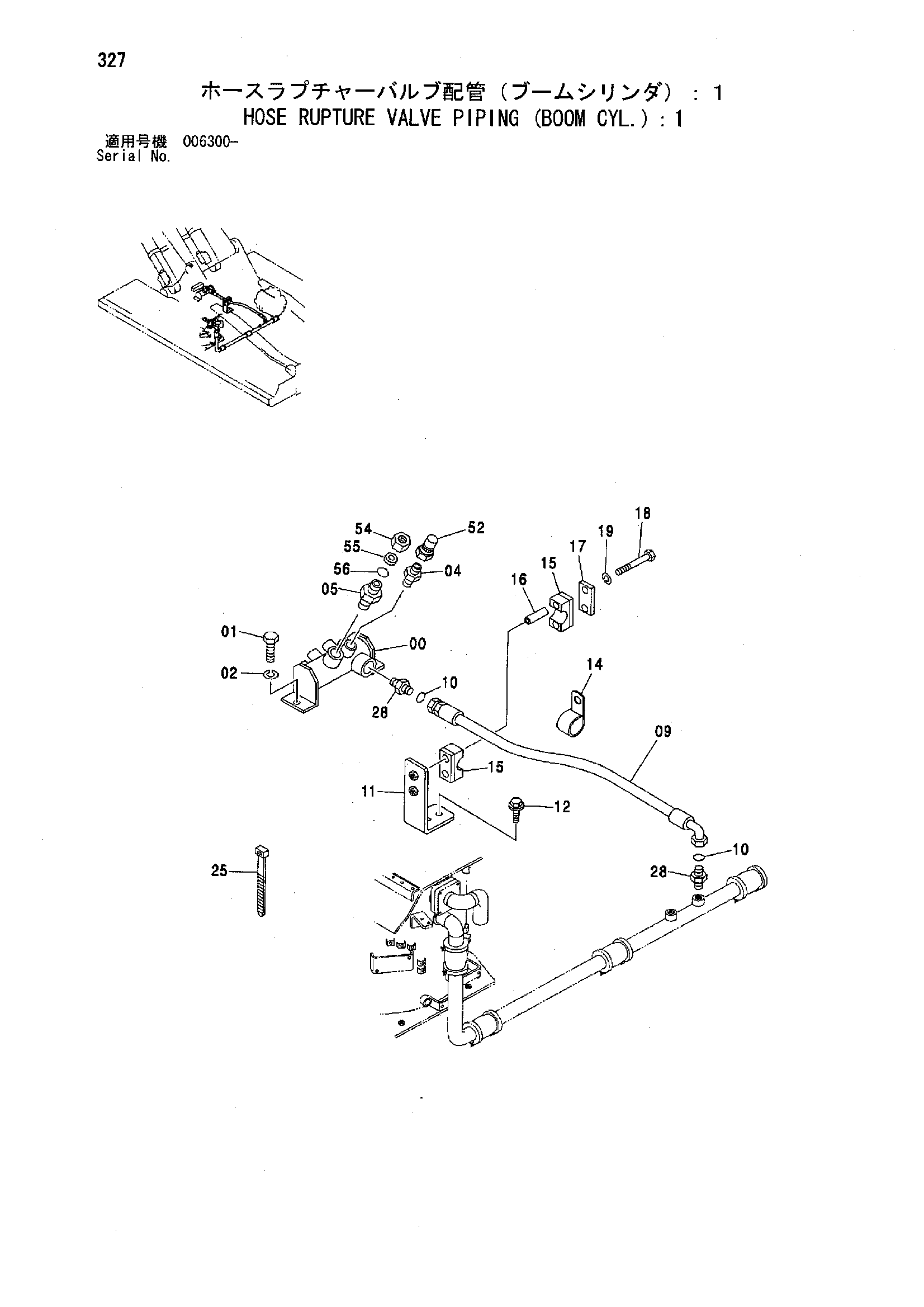

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела гидроцилиндр.): 1» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8042550 | Коллектор | 1 |
| 01 | J901225 | Болт | 2 |
| 02 | A590912 | Пружинная шайба | 2 |
| 04 | A852144 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A853186 | Адаптер | 1 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4475668 | Шланг | 1 |
| 10 | 4187329 | Уплотнительное кольцо | 2 |
| 11 | 8088578 | Кронштейн | 1 |
| 12 | J051225 | Болт с шайбой | 2 |
| 12 | J271225 замена: J901225 | Болт с шайбой | 2 |
| 12 | J271225 замена: J222012 | Болт с шайбой | 2 |
| 14 | 4190265 | Зажим | 1 |
| 15 | 4349621 | Хомут шланга | 2 |
| 16 | 4349648 | Проставка | 2 |
| 17 | 4341803 | Пластина | 1 |
| 18 | J901202 | Болт | 2 |
| 19 | A590912 | Пружинная шайба | 2 |
| 25 | 4121859 | Ленточный зажим | 5 |
| 28 | A853100 | Адаптер | 2 |
| 28A | 970860 | Уплотнительное кольцо | 1 |
| 52 | 4223519 | Пробка унион | 1 |
| 54 | 4188136 | Гайка | 1 |
| 55 | 4189094 | Колпачок | 1 |
| 56 | 4187308 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
