Базовый (генератор) — HITACHI ZX850H

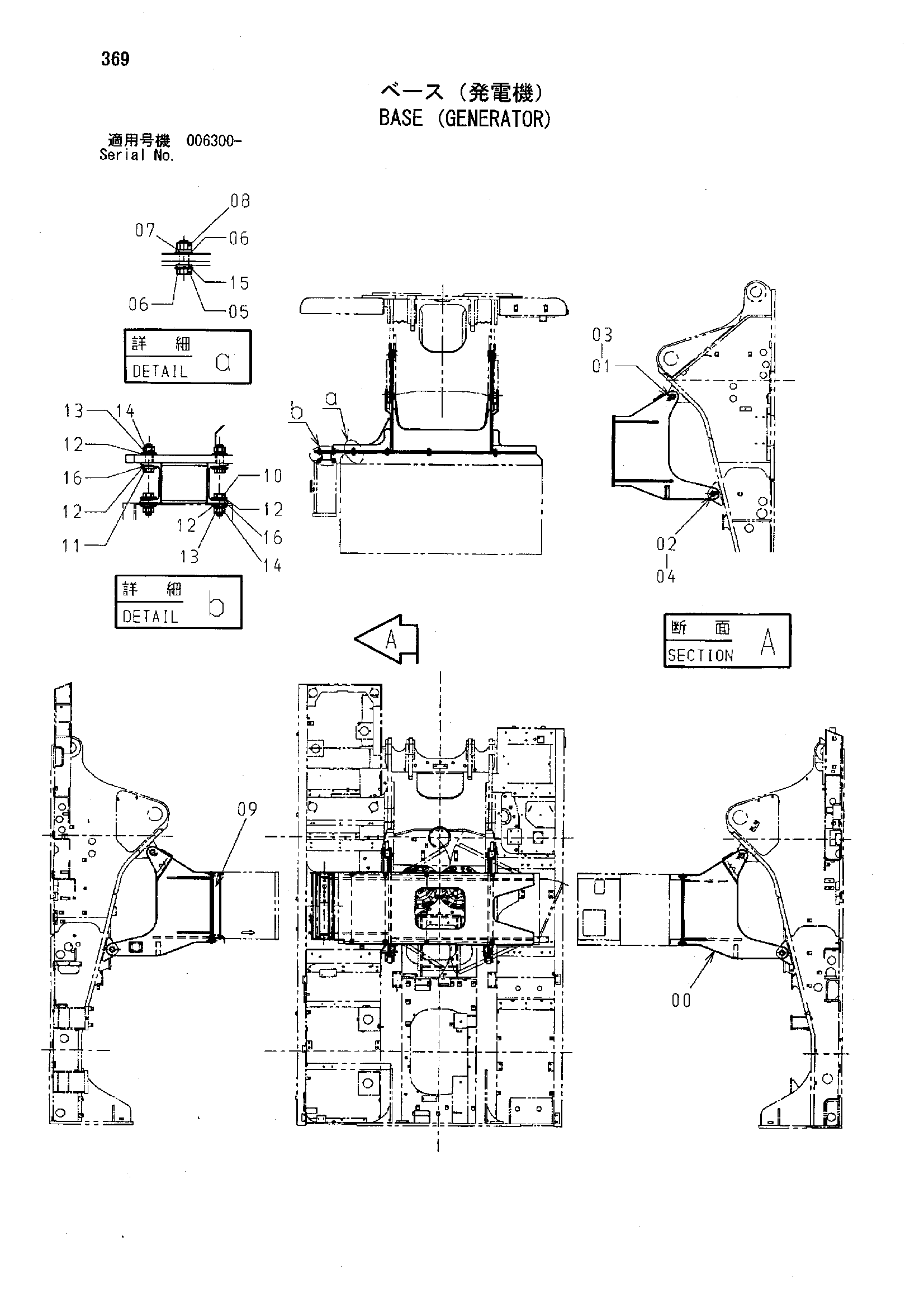

Заводская схема «Базовый (генератор)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6023553 | Базовый | 1 |
| 01 | 9764064 | Палец | 2 |
| 02 | 9764065 | Палец | 2 |
| 03 | J271230 | Болт с шайбой | 2 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | J271225 | Болт с шайбой | 2 |
| 04A | J901225 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | J912070 | Болт | 8 |
| 06 | 4018545 | Шайба | 16 |
| 07 | A590920 | Пружинная шайба | 8 |
| 08 | J951020 | Гайка | 8 |
| 09 | 8099929 | Кронштейн | 1 |
| 10 | J901445 | Болт | 4 |
| 11 | J901460 | Болт | 4 |
| 12 | 4086894 | Шайба | 16 |
| 13 | A590914 | Пружинная шайба | 8 |
| 14 | J950014 | Гайка | 8 |
| 15 | J21686 | Шайба уклон | 8 |
| 16 | J21684 | Шайба уклон | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
