HD рукоять 3.6m — HITACHI ZX850H

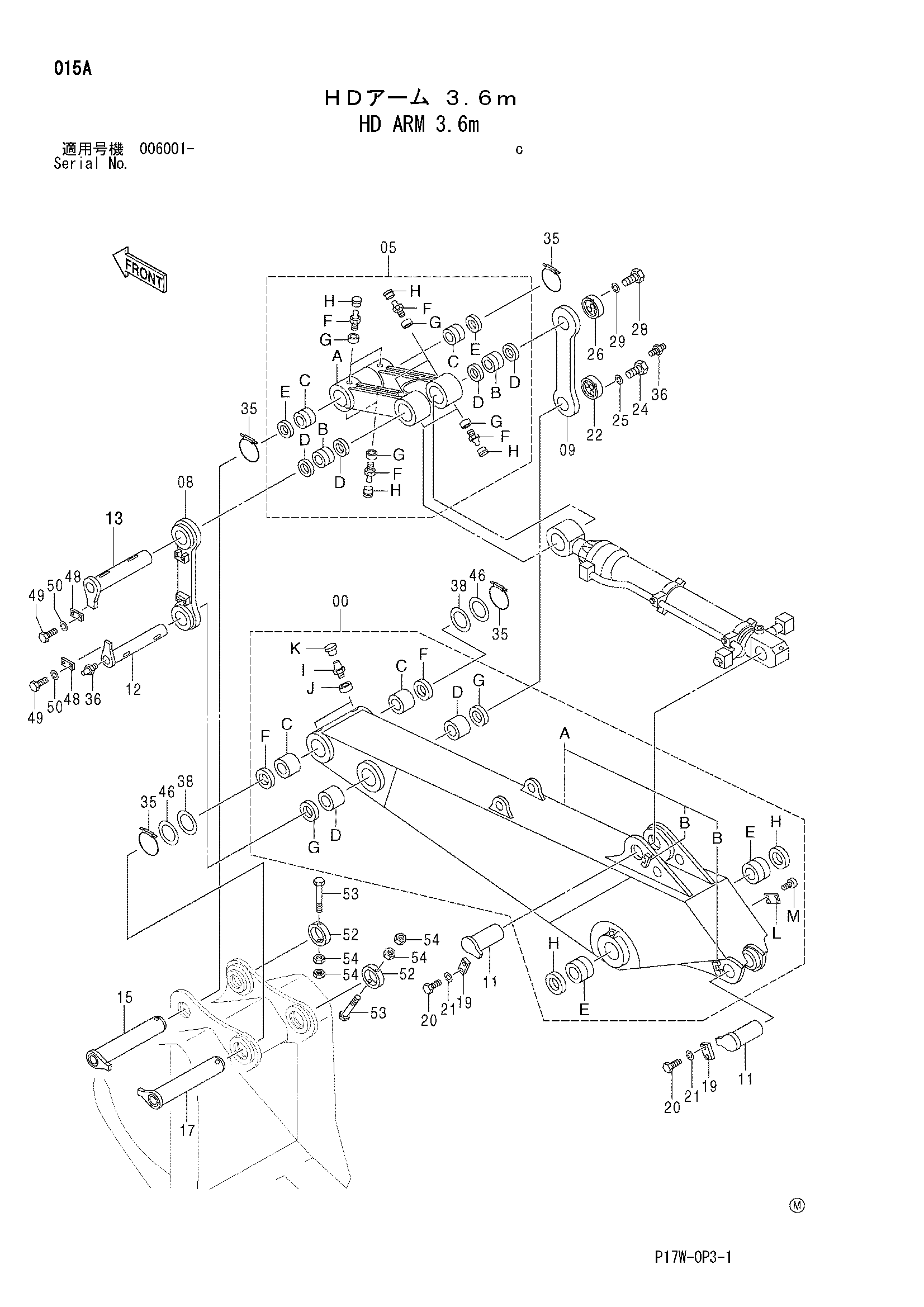

Заводская схема «HD рукоять 3.6m» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00A-M	9206143 замена: 9233746	Рукоять в сборе	1
00A-M	9233746	Рукоять в сборе	1
00A	5007858 замена: 5009234	Рукоять	1
00A	5009234	Рукоять	1
00B	4379221	Ограничитель	2
00C	4421175	Втулка	2
00D	4129729	Втулка	2
00E	4218719	Втулка	2
00F	4254520	Пылезащитное уплотнение	2
00G	4251212	Пылезащитное уплотнение	2
00H	4251766	Пылезащитное уплотнение	2
00I	J75481	Пресс-маслёнка	2
00J	4130686	Втулка	2
00K	4105912	Колпачок	2
00L	4454761	Информационная табличка	1
00M	M492564	Приводной винт	4
05	9205875	Тяга в сборе	1
05A	7041049	Тяга	1
05B	4234708	Втулка	2
05C	4461278	Втулка	2
05D	4251753	Пылезащитное уплотнение	4
05E	4251767	Пылезащитное уплотнение	2
05F	J75481	Пресс-маслёнка	8
05G	4130686	Втулка	8
05H	4105912	Колпачок	8
08	8086908	Тяга	1
09	8085373	Тяга	1
11	8067795	Палец	2
12	8067798	Палец	1
13	8085461	Палец	1
15	8085602	Палец	1
17	8083180	Палец	1
19	4122729	Пластина	2
20	J912045	Болт	4
21	A590920	Пружинная шайба	4
22	4393378	Ограничитель	1
24	J241645	Болт	3
25	A590916	Пружинная шайба	3
26	4393383	Ограничитель	1
28	J912045	Болт	3
29	A590920	Пружинная шайба	3
35	4487585	Уплотнительное кольцо	4
36	J75481	Пресс-маслёнка	2
38	4379158	Упорная пластина 2.0	2
46	4379157	Упорная пластина 1.0	2
48	4450293	Пластина	2
49	J912045	Болт	4
50	A590920	Пружинная шайба	4
52	4387180	Ограничитель	2
53	4295167	Болт	2
54	J951020	Гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
