Высокий пост трубопроводы — HITACHI ZX850H

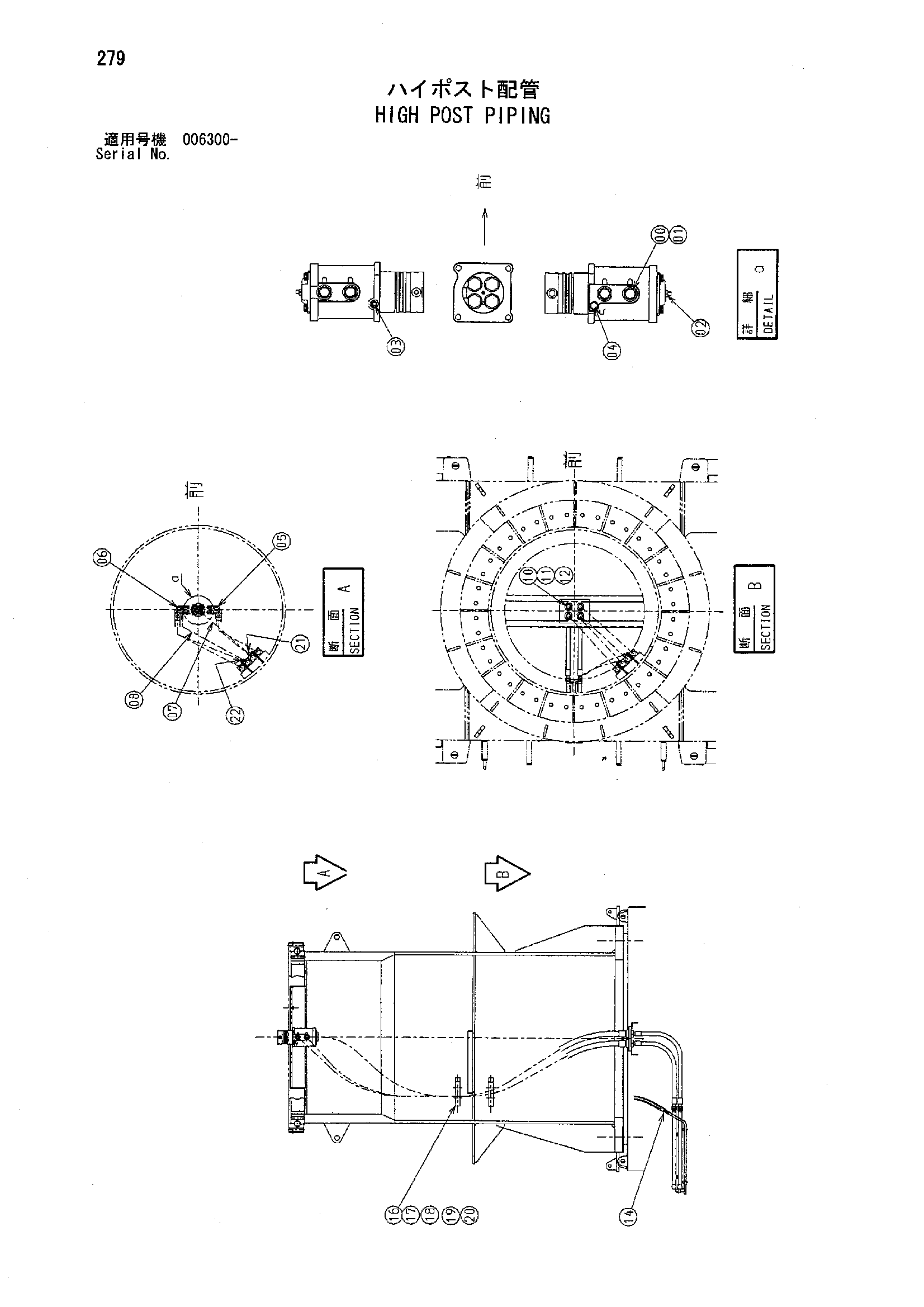

Заводская схема «Высокий пост трубопроводы» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189535 | Адаптер | 4 |
| 00A | 4506429 | Уплотнительное кольцо | 1 |
| 01 | 4187328 | Уплотнительное кольцо | 4 |
| 02 | 4348798 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4200466 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4092534 | Пробка | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4632921 | Шланг | 2 |
| 06 | 4632920 | Шланг | 2 |
| 07 | 4632919 | Шланг | 1 |
| 08 | 4629836 | Шланг | 1 |
| 10 | M341240 | Болт с внутренним шестигранником | 16 |
| 11 | 4085560 | Разъёмный фланец | 8 |
| 12 | 966993 | Уплотнительное кольцо | 4 |
| 14 | 4348798 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4215878 | Хомут шланга | 8 |
| 17 | 4215880 | Пластина | 4 |
| 18 | 4207037 | Проставка | 4 |
| 19 | J901200 | Болт | 4 |
| 20 | A590912 | Пружинная шайба | 4 |
| 21 | 4190263 | Зажим | 2 |
| 22 | 4190275 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
