Лубрикатор детали — HITACHI ZX850H

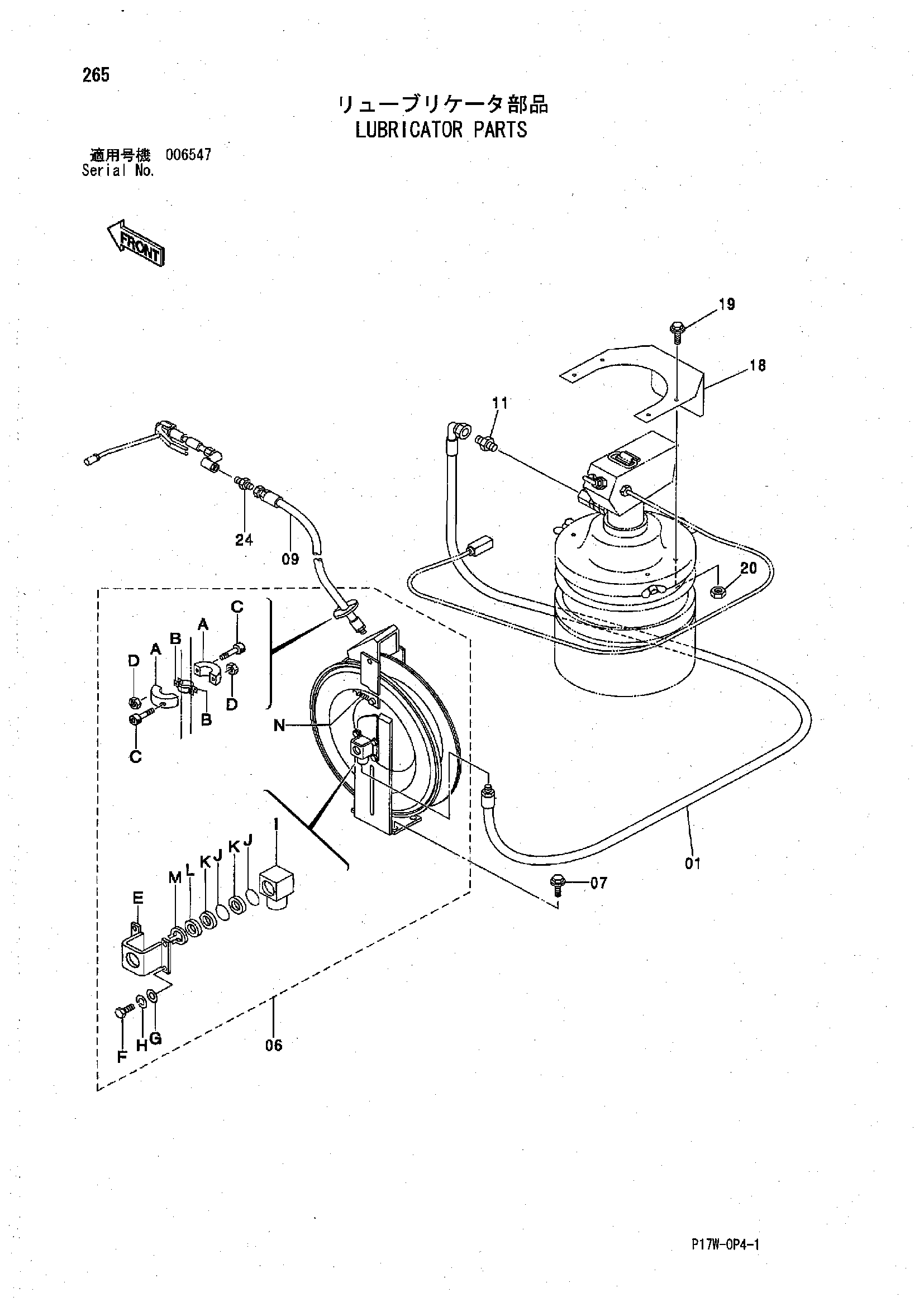

Заводская схема «Лубрикатор детали» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4466611 | Шланг | 1 |
| 06 | 4264921 | Реел шланг | 1 |
| 06A | 4174317 | Ограничитель | 2 |
| 06B | 4174318 | Лента | 2 |
| 06C | M340840 | Болт с внутренним шестигранником | 2 |
| 06D | M500807 | Гайка | 2 |
| 06E | 4188272 | Ограничитель | 2 |
| 06F | J900616 | Болт | 8 |
| 06G | A590106 | Плоская шайба | 8 |
| 06H | A590906 | Пружинная шайба | 8 |
| 06I | 4188273 | Соединение свивел | 1 |
| 06J | 4028265 | Уплотнительное кольцо | 2 |
| 06K | 4028266 | Опорное кольцо | 2 |
| 06L | 4188274 | Шайба | 1 |
| 06M | 4188275 | Кольцо | 1 |
| 06N | 4188276 | Пружина | 1 |
| 07 | J271030 | Болт с шайбой | 4 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 4228701 | Шланг | 1 |
| 11 | 94-1302 | Адаптер | 1 |
| 18 | 4299820 | Кронштейн | 1 |
| 19 | J260616 | Болт с шайбой | 4 |
| 19A | J900616 | Болт | 1 |
| 19B | A590106 | Плоская шайба | 1 |
| 20 | M500605 | Гайка | 4 |
| 24 | 4151182 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
