Дренажные трубопроводы (1) — HITACHI ZX850H

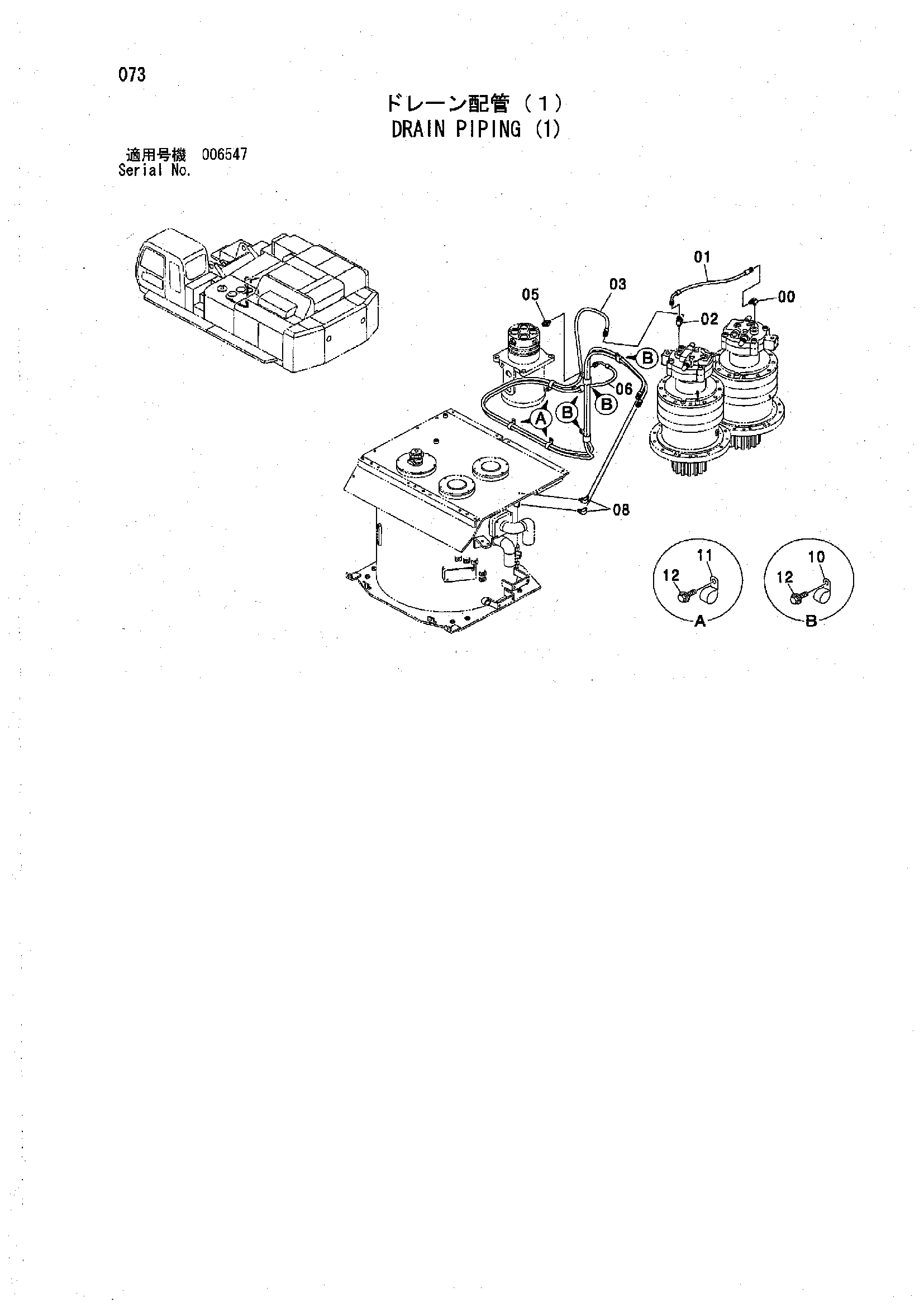

Заводская схема «Дренажные трубопроводы (1)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852344 | Угловой штуцер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4332389 | Шланг | 1 |
| 02 | A852444 | Тройник | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4450541 | Шланг | 1 |
| 05 | A852144 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4450542 | Шланг | 1 |
| 08 | A852344 | Угловой штуцер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4190266 | Зажим | 4 |
| 11 | 4190265 | Зажим | 3 |
| 12 | J271020 | Болт с шайбой | 7 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
