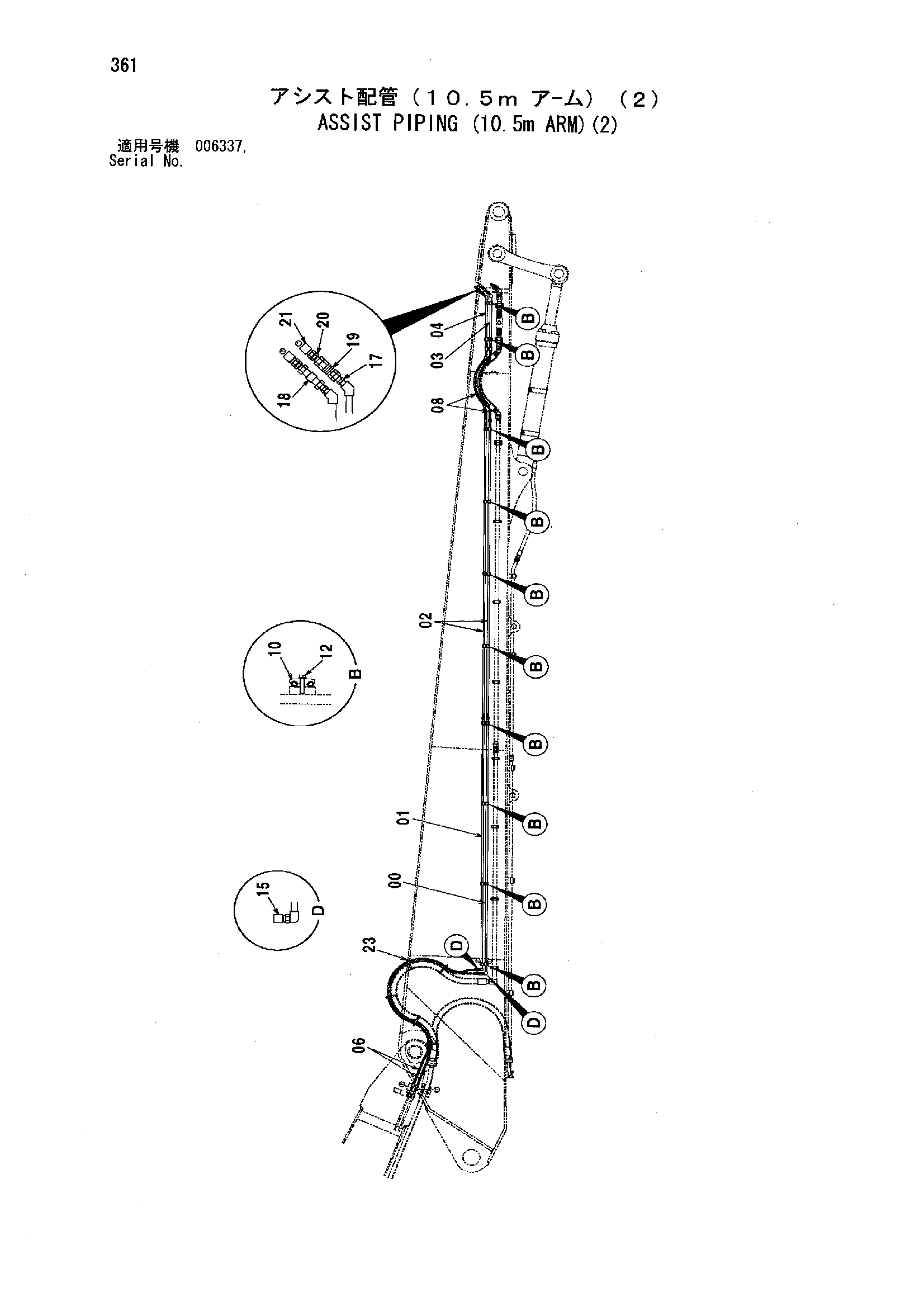

Вспомогательный трубопроводы (10.5m рукоять)(2) — HITACHI ZX850H
Заводская схема «Вспомогательный трубопроводы (10.5m рукоять)(2)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9756132 | Трубка | 1 |
| 01 | 9756133 | Трубка | 1 |
| 02 | 9764307 | Трубка | 2 |
| 03 | 9756134 | Трубка | 1 |
| 04 | 9756135 | Трубка | 1 |
| 06 | 4390558 | Шланг | 2 |
| 08 | 4448971 | Шланг | 2 |
| 10 | 4189858 | Хомут трубки | 10 |
| 12 | J271250 | Болт с шайбой | 10 |
| 12A | J901250 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 15 | 4223518 | Пробка унион | 2 |
| 17 | 94-1702 | Адаптер | 2 |
| 18 | 4059552 | Самоуплотняющееся соединение | 1 |
| 18A | 4644532 | Пылезащитный колпачок | 1 |
| 18B | 4644533 | Пылезащитный колпачок | 1 |
| 19 | 4232933 | Самоуплотняющееся соединение | 1 |
| 19A | 4644532 | Пылезащитный колпачок | 1 |
| 19B | 4644533 | Пылезащитный колпачок | 1 |
| 20 | 94-1302 | Адаптер | 2 |
| 21 | 9710402 | Пробка | 2 |
| 23 | 4449247 | Хомут шланга | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
