Основные гидролинии (1) — HITACHI ZX850H

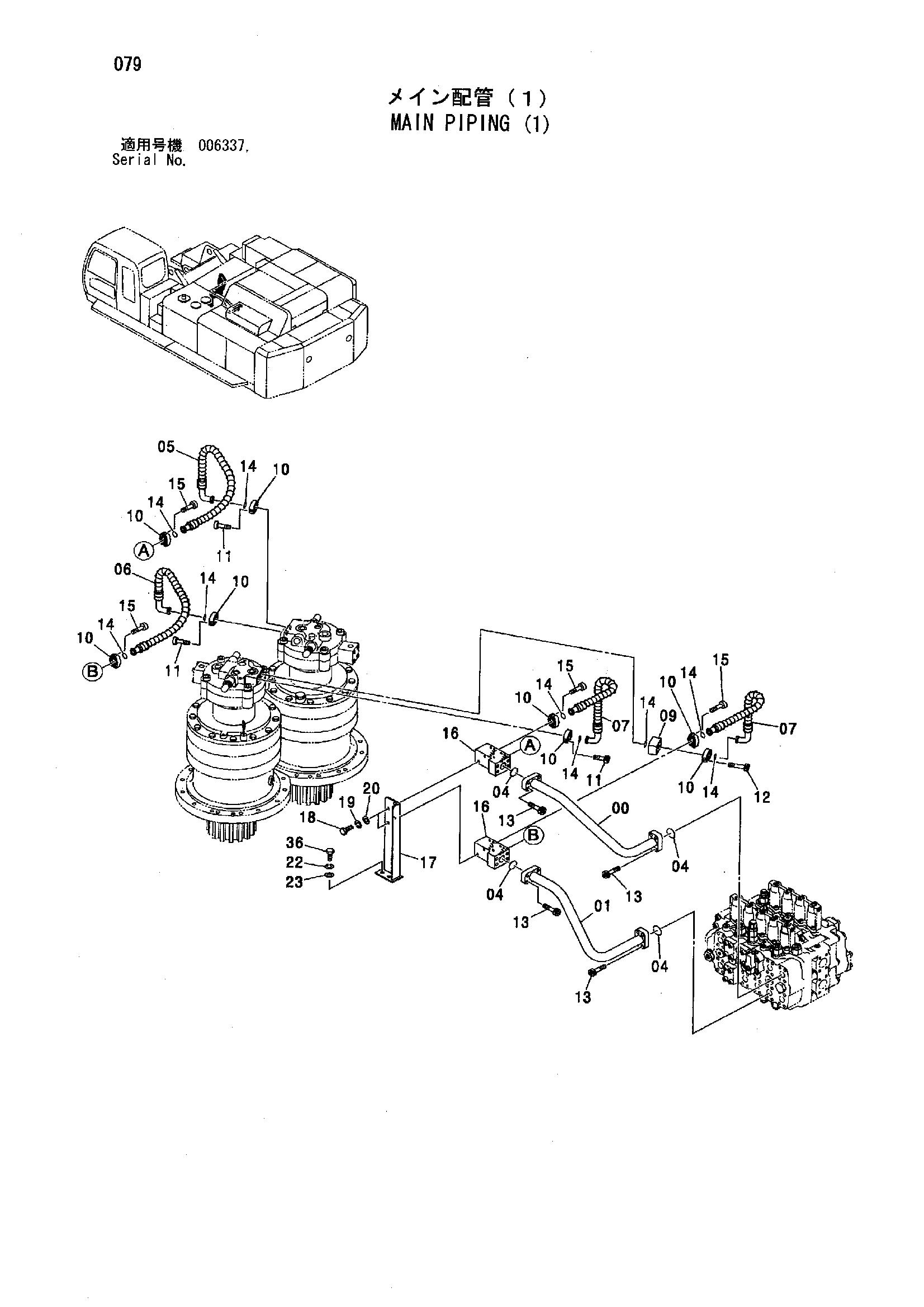

Заводская схема «Основные гидролинии (1)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8086307 | Трубка | 1 |
| 01 | 8086306 | Трубка | 1 |
| 04 | 4508805 | Уплотнительное кольцо | 4 |
| 05 | 4441711 | Шланг | 1 |
| 06 | 4441710 | Шланг | 1 |
| 07 | 4465288 | Шланг | 2 |
| 09 | 4374146 | Блок | 1 |
| 10 | 986910 | Разъёмный фланец | 16 |
| 11 | M341030 | Болт с внутренним шестигранником | 12 |
| 12 | M341071 | Болт с внутренним шестигранником | 4 |
| 13 | M341445 | Болт с внутренним шестигранником | 16 |
| 14 | 971489 | Уплотнительное кольцо | 9 |
| 15 | M341028 замена: M341025 | Болт с внутренним шестигранником | 16 |
| 15 | M341025 | Болт с внутренним шестигранником | 16 |
| 16 | 3093861 | Блок | 2 |
| 17 | 8086333 | Кронштейн | 1 |
| 18 | J901020 | Болт | 4 |
| 19 | A590910 | Пружинная шайба | 4 |
| 20 | A590110 | Плоская шайба | 4 |
| 22 | A590912 | Пружинная шайба | 2 |
| 23 | 449490 | Шайба | 2 |
| 36 | J901225 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
