Автоматический. смазка система (STD. стрела 8.25m) — HITACHI ZX850H

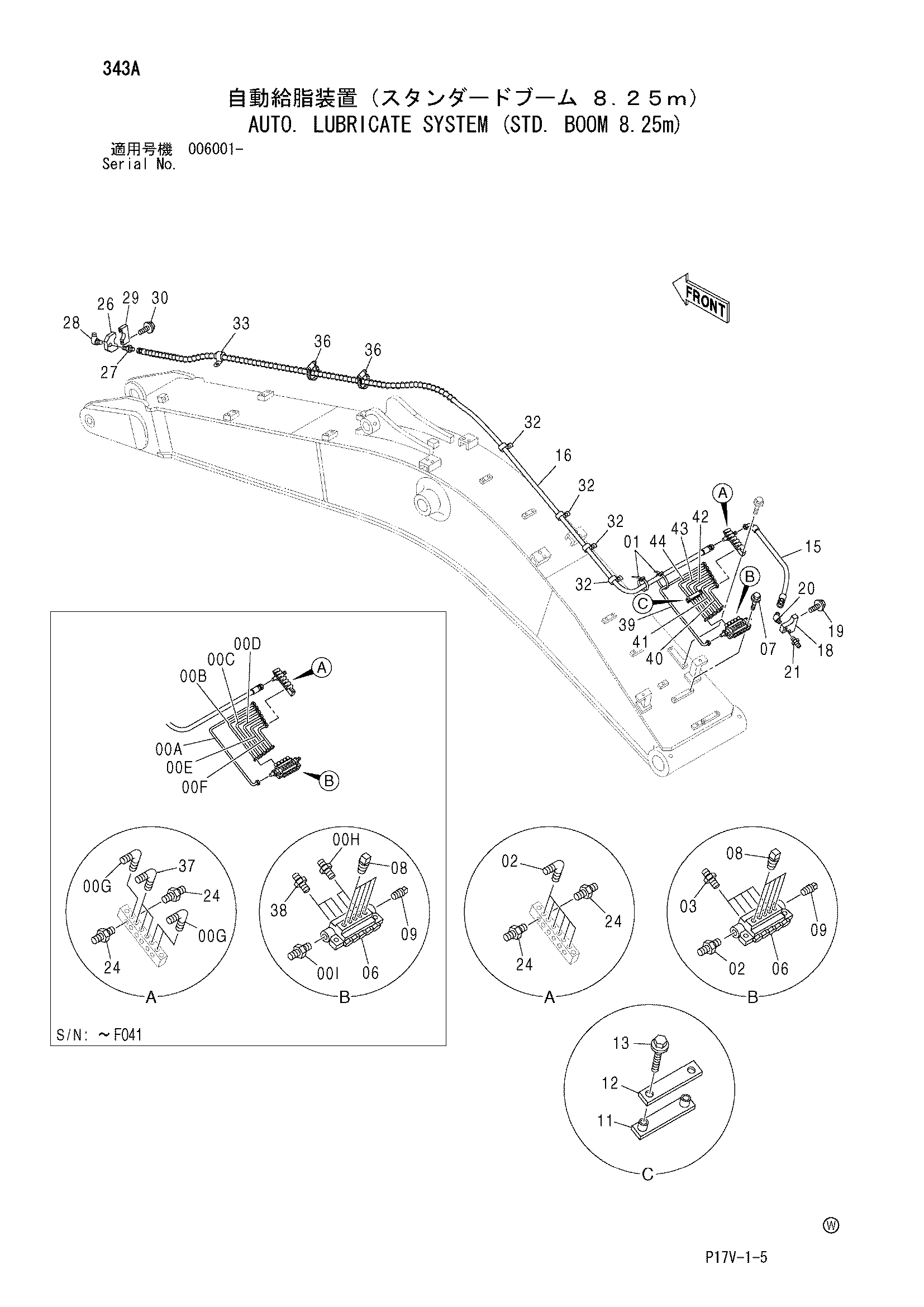

Заводская схема «Автоматический. смазка система (STD. стрела 8.25m)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 4476832 | Трубка | 1 |
| 00B | 4462556 замена: 4203161 | Трубка | 1 |
| 00C | 4462557 замена: 4203161 | Трубка | 1 |
| 00D | 4462558 замена: 4203161 | Трубка | 1 |
| 00E | 4462559 | Трубка | 1 |
| 00F | 4462560 | Трубка | 1 |
| 00G | 4130175 | Штуцер трубки | 3 |
| 00H | 4130168 | Штуцер трубки | 2 |
| 00I | 4130169 | Штуцер трубки | 1 |
| 01 | 4121859 | Ленточный зажим | 2 |
| 02 | 4154656 | Угловой штуцер | 7 |
| 03 | 4367300 | Адаптер | 5 |
| 06 | 4476337 | Клапан дивидер | 1 |
| 07 | J010830 | Болт с шайбой | 2 |
| 07 | J260830 замена: J900830 | Болт с шайбой | 2 |
| 08 | 94-2021 | Пробка | 5 |
| 09 | 94-2022 | Пробка | 1 |
| 11 | 9760736 | Хомут | 1 |
| 12 | 9760738 | Хомут | 1 |
| 13 | J011060 | Болт с шайбой | 2 |
| 13 | J271060 замена: J901060 | Болт с шайбой | 2 |
| 15 | 4476851 | Шланг | 1 |
| 16 | 4478232 | Шланг | 1 |
| 18 | 4476826 | Блок | 1 |
| 19 | J021045 | Болт с шайбой | 2 |
| 19 | J271045 замена: J901045 | Болт с шайбой | 2 |
| 20 | 4157919 | Угловой штуцер | 1 |
| 21 | 4215650 | Адаптер | 1 |
| 24 | 4215650 | Адаптер | 2 |
| 26 | 4360556 | Хомут | 1 |
| 27 | 4215648 | Адаптер | 1 |
| 28 | 4219342 | Угловой штуцер | 1 |
| 29 | 4342723 | Хомут трубки | 1 |
| 30 | J011260 | Болт с шайбой | 2 |
| 30 | J271260 замена: J901260 | Болт с шайбой | 2 |
| 32 | 4190274 | Зажим | 6 |
| 33 | 4190263 | Зажим | 5 |
| 36 | 4504491 | Хомут шланга | 7 |
| 37 | 4154656 | Угловой штуцер | 3 |
| 38 | 4367300 | Адаптер | 3 |
| 39 | 4207318 | Шланг | 1 |
| 40 | 4607460 | Шланг | 1 |
| 41 | 4607461 | Шланг | 1 |
| 42 | 4305747 | Шланг | 1 |
| 43 | 4203161 | Шланг | 1 |
| 44 | 4209727 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
