Электрооборудование (1) — HITACHI ZX850H

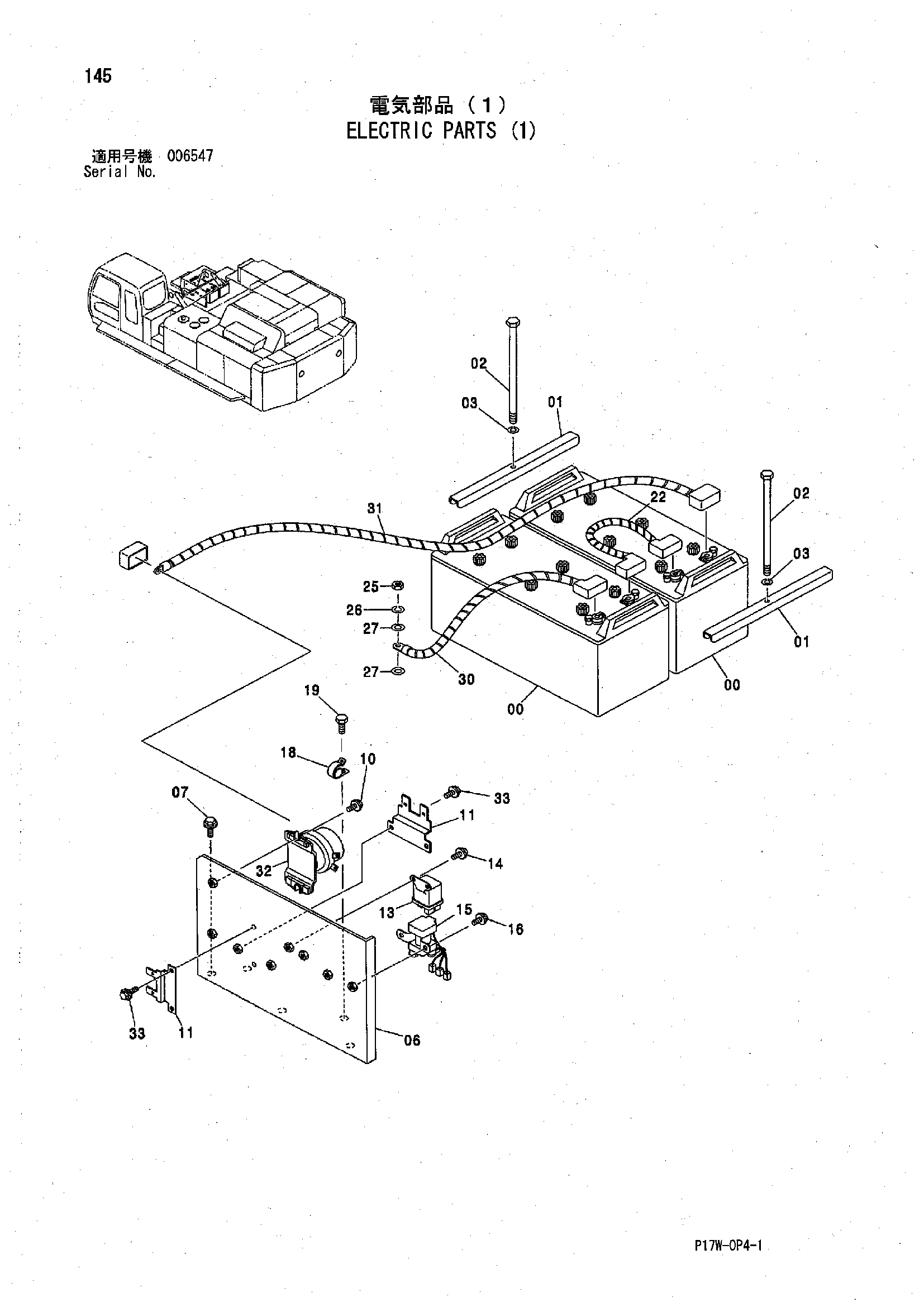

Заводская схема «Электрооборудование (1)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4192421 | Аккумулятор | 2 |
| 01 | 4145156 | Опора | 2 |
| 02 | 4206101 | Болт | 2 |
| 03 | A590912 | Пружинная шайба | 2 |
| 06 | 7039668 | Кронштейн | 1 |
| 07 | J271230 | Болт с шайбой | 3 |
| 07A | J901230 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 10 | J260830 | Болт с шайбой | 2 |
| 10A | J900830 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 11 | 4297280 | Кронштейн | 2 |
| 13 | 4251587 | Реле | 1 |
| 14 | J260616 | Болт с шайбой | 2 |
| 14A | J900616 | Болт | 1 |
| 14B | A590106 | Плоская шайба | 1 |
| 15 | 4279835 | Реле защитный | 1 |
| 16 | J260616 | Болт с шайбой | 2 |
| 16A | J900616 | Болт | 1 |
| 16B | A590106 | Плоская шайба | 1 |
| 18 | 4190263 | Зажим | 3 |
| 19 | J271025 | Болт с шайбой | 2 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 22 | 4294694 | Жгут проводов | 1 |
| 25 | J950010 | Гайка | 1 |
| 26 | A590910 | Пружинная шайба | 1 |
| 27 | A590110 | Плоская шайба | 2 |
| 30 | 4469395 | Жгут проводов | 1 |
| 31 | 4470168 | Жгут проводов | 1 |
| 32 | 4031771 | Реле аккумулятор | 1 |
| 33 | J260616 | Болт с шайбой | 4 |
| 33A | J900616 | Болт | 1 |
| 33B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
