Булкхеад (1) — HITACHI ZX850H

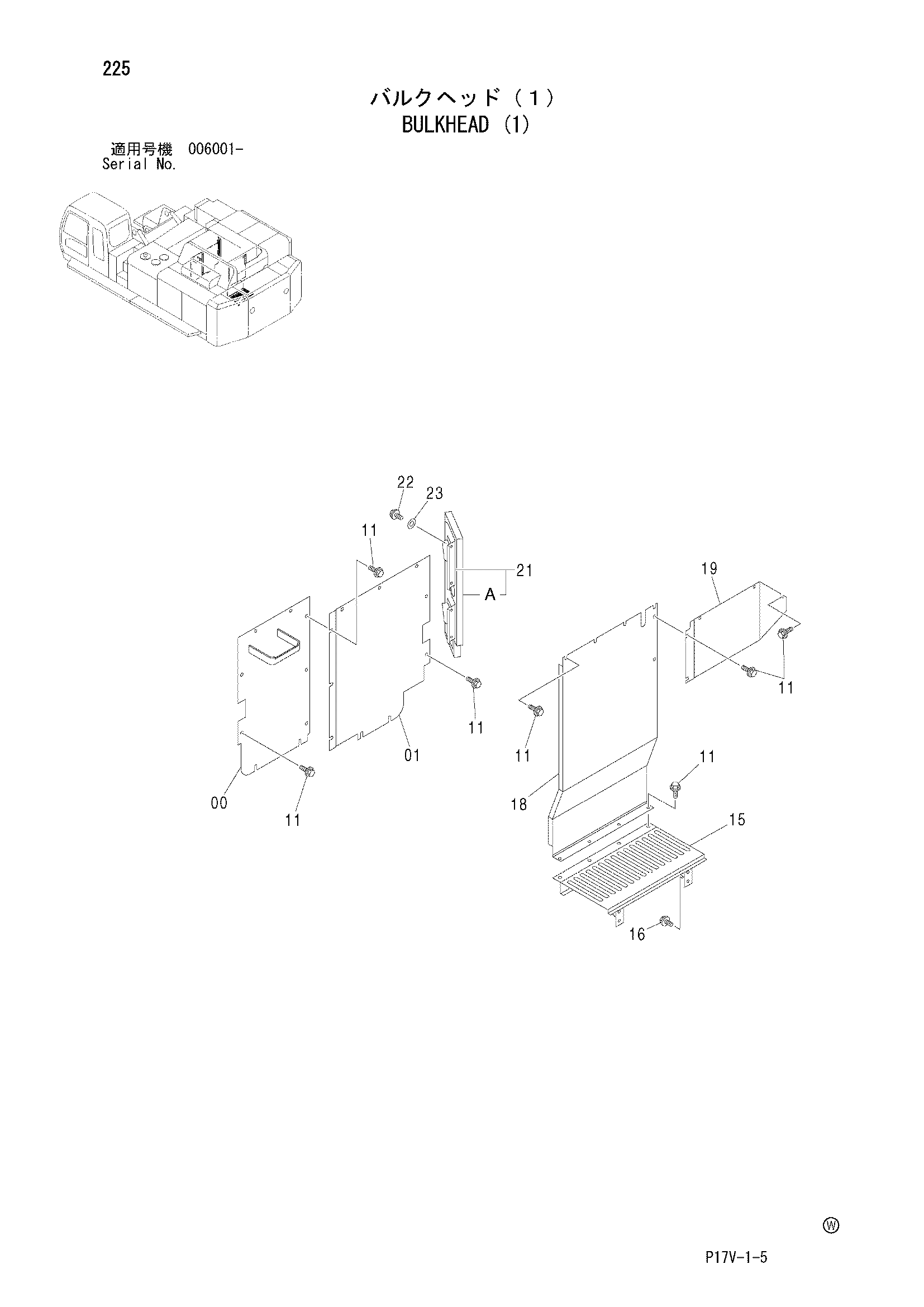

Заводская схема «Булкхеад (1)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8082980 | Крышка | 1 |
| 01 | 3091296 | Крышка | 1 |
| 11 | J031230 | Болт с шайбой | 29 |
| 11 | J281225 замена: J901225 | Болт с шайбой | 29 |
| 15 | 7039977 замена: 7044513 | Ступень | 1 |
| 15 | 7044513 | Ступень | 1 |
| 16 | J021225 замена: 7044513 | Болт с шайбой | 4 |
| 16 | J031225 | Болт с шайбой | 4 |
| 16 | J281225 замена: J901225 | Болт с шайбой | 4 |
| 18 | 7039968 | Крышка | 1 |
| 19 | 3091537 | Крышка | 1 |
| 21 | 8086706 | Крышка | 1 |
| 21A | 4467413 | Резиновая прокладка | 1 |
| 22 | J011025 | Болт с шайбой | 4 |
| 22 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 23 | J222010 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
