Гидролинии хода крышка — HITACHI ZX850H

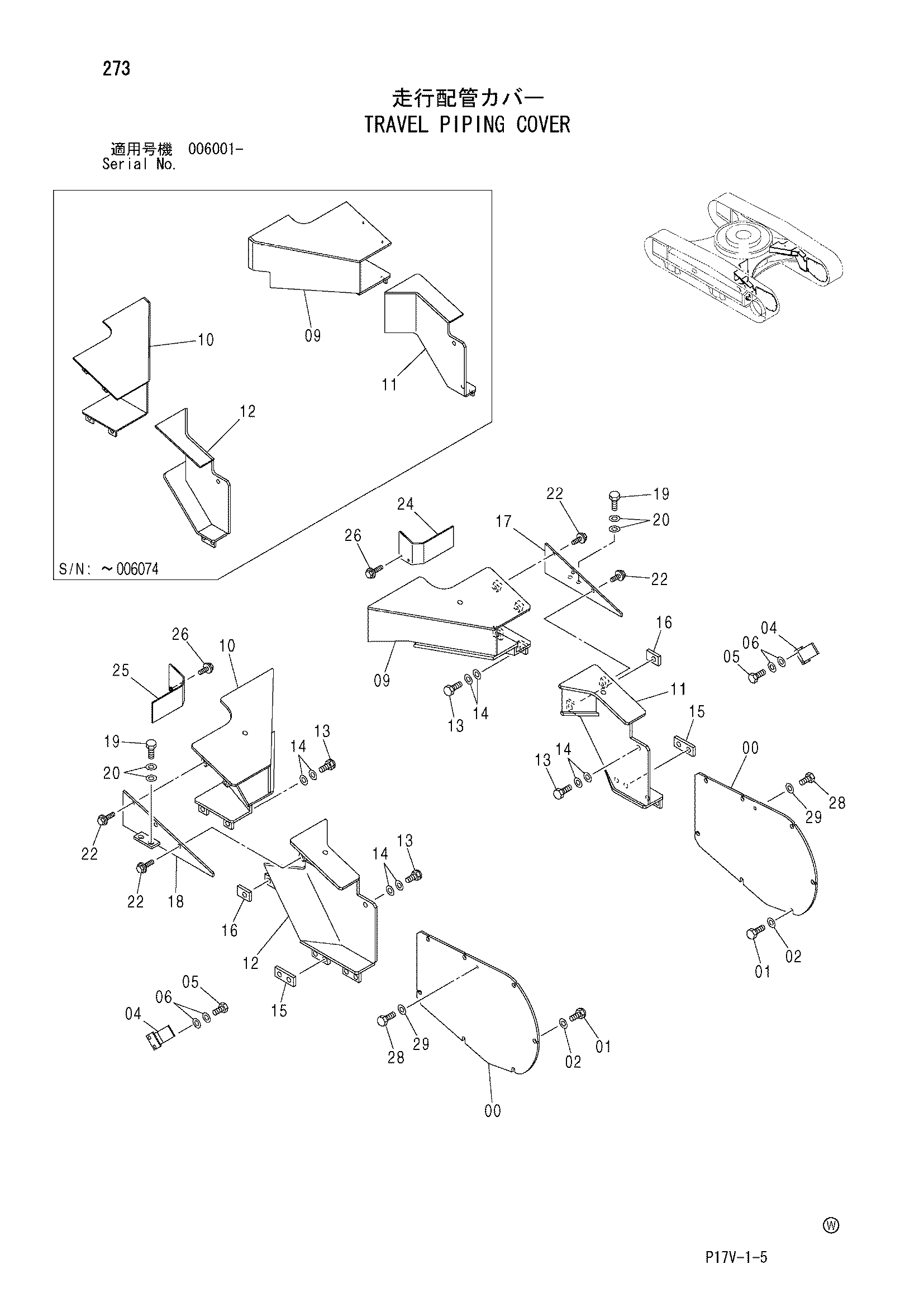

Заводская схема «Гидролинии хода крышка» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3091205 | Крышка | 2 |
| 01 | 4257968 | Болт башмак | 14 |
| 02 | J222016 | Шайба | 14 |
| 04 | 9756131 | Кронштейн | 2 |
| 05 | J901635 | Болт | 4 |
| 06 | J222016 | Шайба | 8 |
| 09 | 6019840 | Крышка | 1 |
| 09 | 6021470 | Крышка | 1 |
| 10 | 6019841 | Крышка | 1 |
| 10 | 6021479 | Крышка | 1 |
| 11 | 7039800 | Крышка | 1 |
| 11 | 7043553 | Крышка | 1 |
| 12 | 7039801 | Крышка | 1 |
| 12 | 7043554 | Крышка | 1 |
| 13 | 4257968 | Болт башмак | 12 |
| 13 | 4257968 | Болт башмак | 16 |
| 14 | J222016 | Шайба | 24 |
| 14 | J222016 | Шайба | 32 |
| 15 | 4398794 | Седло винта | 2 |
| 16 | 4398795 | Седло винта | 2 |
| 17 | 8082865 | Крышка | 1 |
| 18 | 8082866 | Крышка | 1 |
| 19 | 4257968 | Болт башмак | 4 |
| 20 | J222016 | Шайба | 8 |
| 22 | J031230 | Болт с шайбой | 6 |
| 22 | J281230 замена: J901230 | Болт с шайбой | 6 |
| 24 | 8060558 | Крышка (правый) | 1 |
| 25 | 8060559 | Крышка (левый) | 1 |
| 26 | J021230 | Болт с шайбой | 4 |
| 26 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 28 | 4257968 | Болт башмак | 2 |
| 29 | J222016 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
