Утиритй крышка — HITACHI ZX850H

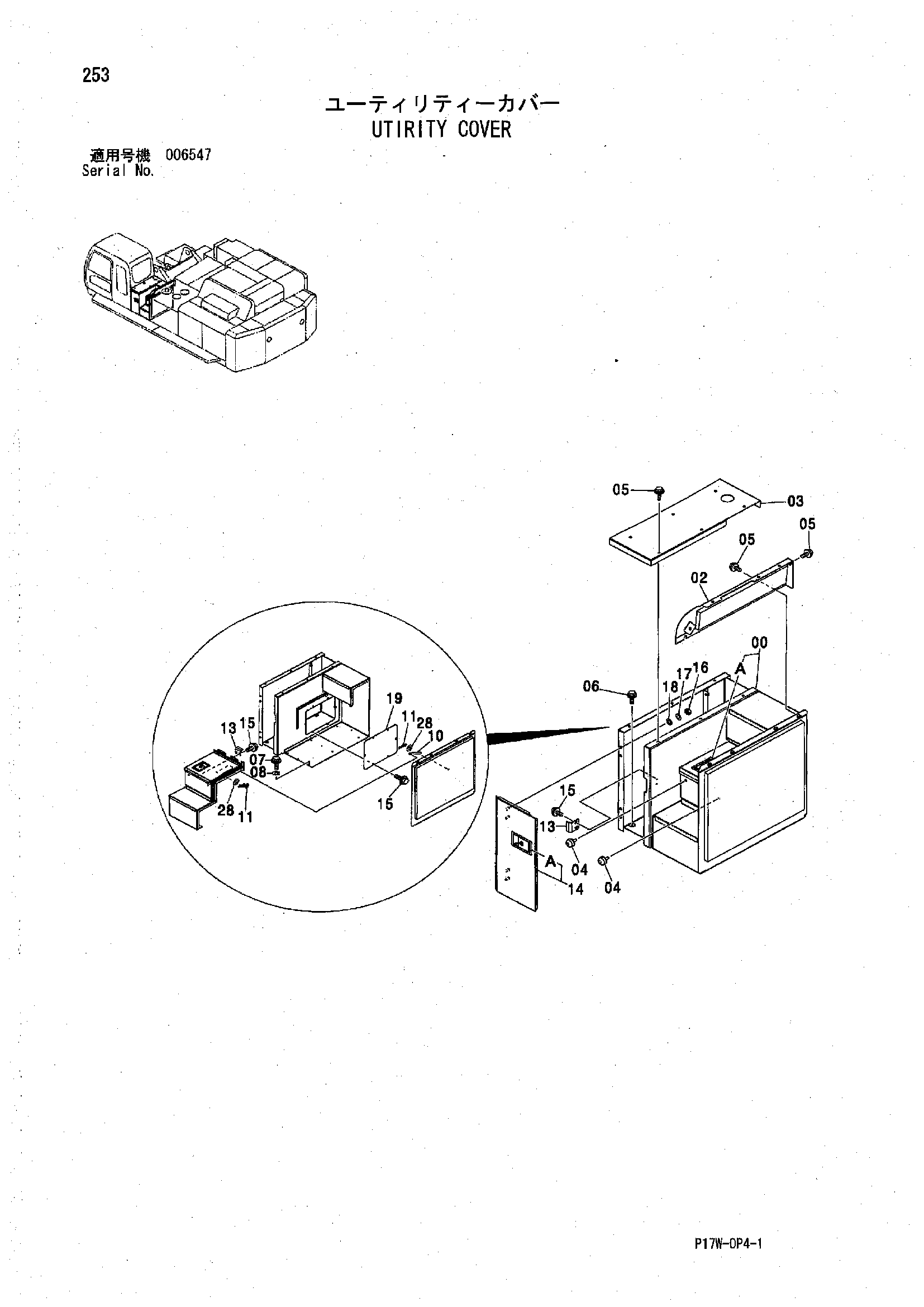

Заводская схема «Утиритй крышка» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007894 | Крышка | 1 |
| 00A | 4361768 | Замок | 1 |
| 02 | 8095332 | Крышка | 1 |
| 03 | 8082813 | Крышка | 1 |
| 04 | 4294508 | Ограничитель | 2 |
| 05 | J281230 | Болт с шайбой | 15 |
| 05A | J901230 | Болт | 1 |
| 05B | 4249324 | Шайба | 1 |
| 06 | J281235 | Болт с шайбой | 6 |
| 06A | J901235 | Болт | 1 |
| 06B | 4249324 | Шайба | 1 |
| 07 | J281235 | Болт с шайбой | 6 |
| 07A | J901235 | Болт | 1 |
| 07B | 4249324 | Шайба | 1 |
| 10 | 9755537 | Стойка | 1 |
| 11 | 4022697 | Стопорный палец | 2 |
| 13 | 4459455 | Кронштейн | 2 |
| 14 | 7039723 | Дверь | 1 |
| 14A | 4361763 | Замок | 1 |
| 15 | J271025 | Болт с шайбой | 10 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | J950012 | Гайка | 4 |
| 17 | A590912 | Пружинная шайба | 4 |
| 18 | A590112 | Плоская шайба | 4 |
| 19 | 3091239 | Крышка | 1 |
| 28 | A590108 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
