Верхний рама трубопроводы — HITACHI ZX850H

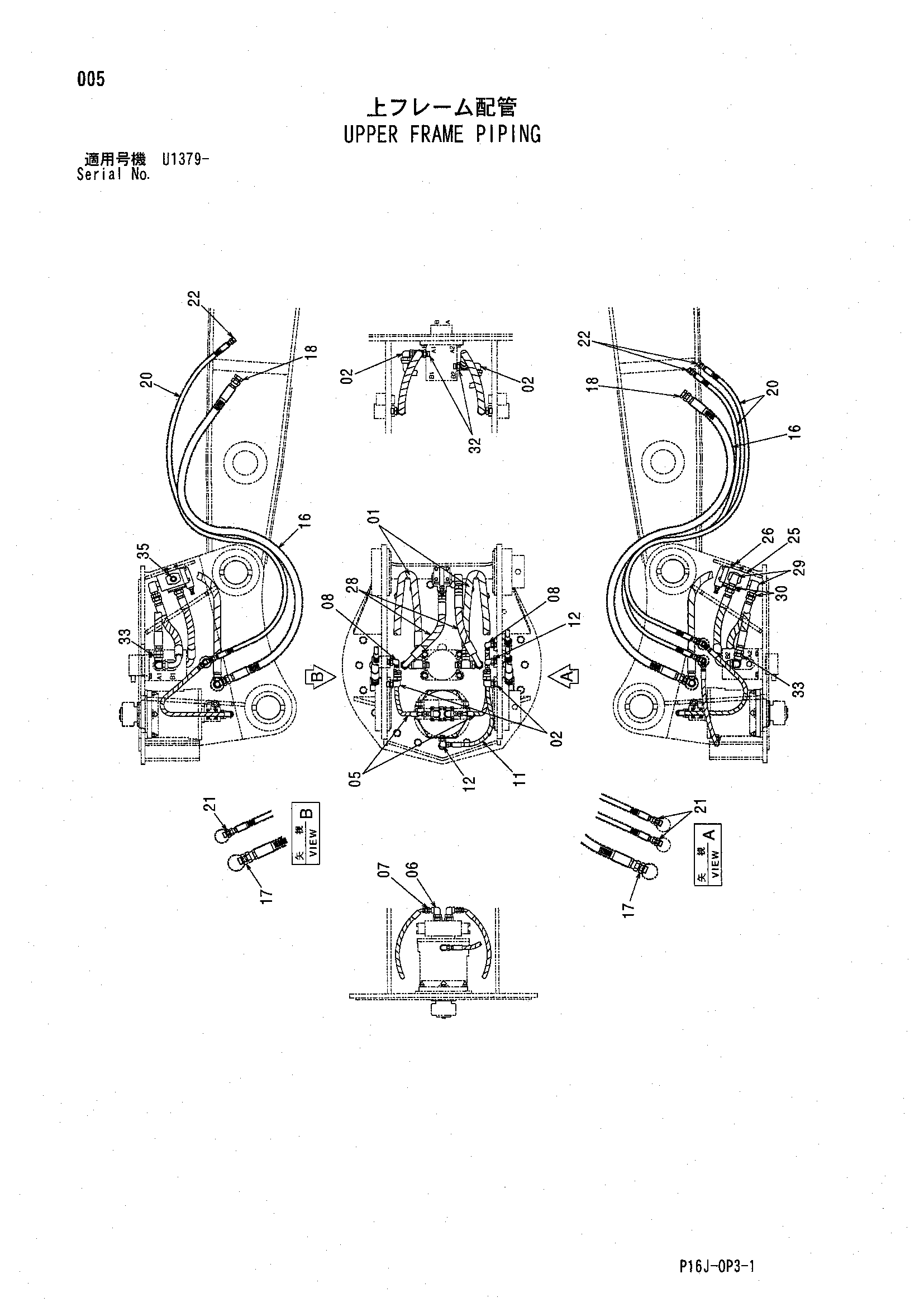

Заводская схема «Верхний рама трубопроводы» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9248473 | Шланг в сборе | 2 |
| 01A | 4254428 | Шланг | 1 |
| 01B | 4327294 | Защитный кожух | 2 |
| 02 | 4065118 | Угловой штуцер | 4 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 9248474 | Шланг в сборе | 2 |
| 05A | 4633045 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 1 |
| 06 | 4616249 | Угловой штуцер | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 94-1302 | Адаптер | 2 |
| 08 | 4094319 | Угловой штуцер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 9244227 | Шланг в сборе | 1 |
| 11A | 4055214 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 1 |
| 12 | 4094319 | Угловой штуцер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4633752 | Шланг | 2 |
| 17 | 4042033 | Адаптер | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4222047 | Пробка | 2 |
| 20 | 4601899 | Шланг | 3 |
| 21 | 4159158 | Адаптер | 3 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4095927 | Пробка | 3 |
| 25 | 4209158 | Предохранительный клапан | 1 |
| 26 | J260825 | Болт с шайбой | 3 |
| 26A | J900825 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 28 | 9253680 | Шланг в сборе | 2 |
| 28A | 4641264 | Шланг | 1 |
| 28B | 4327294 | Защитный кожух | 1 |
| 29 | 94-0633 | Угловой штуцер | 2 |
| 30 | 94-1304 | Адаптер | 2 |
| 32 | 4448192 | Тройник | 2 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
| 33 | 4042033 | Адаптер | 2 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | 94-2014 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
