Каталог запчастей HITACHI
Боковой ступень (верхняя платформа) — HITACHI ZX850H

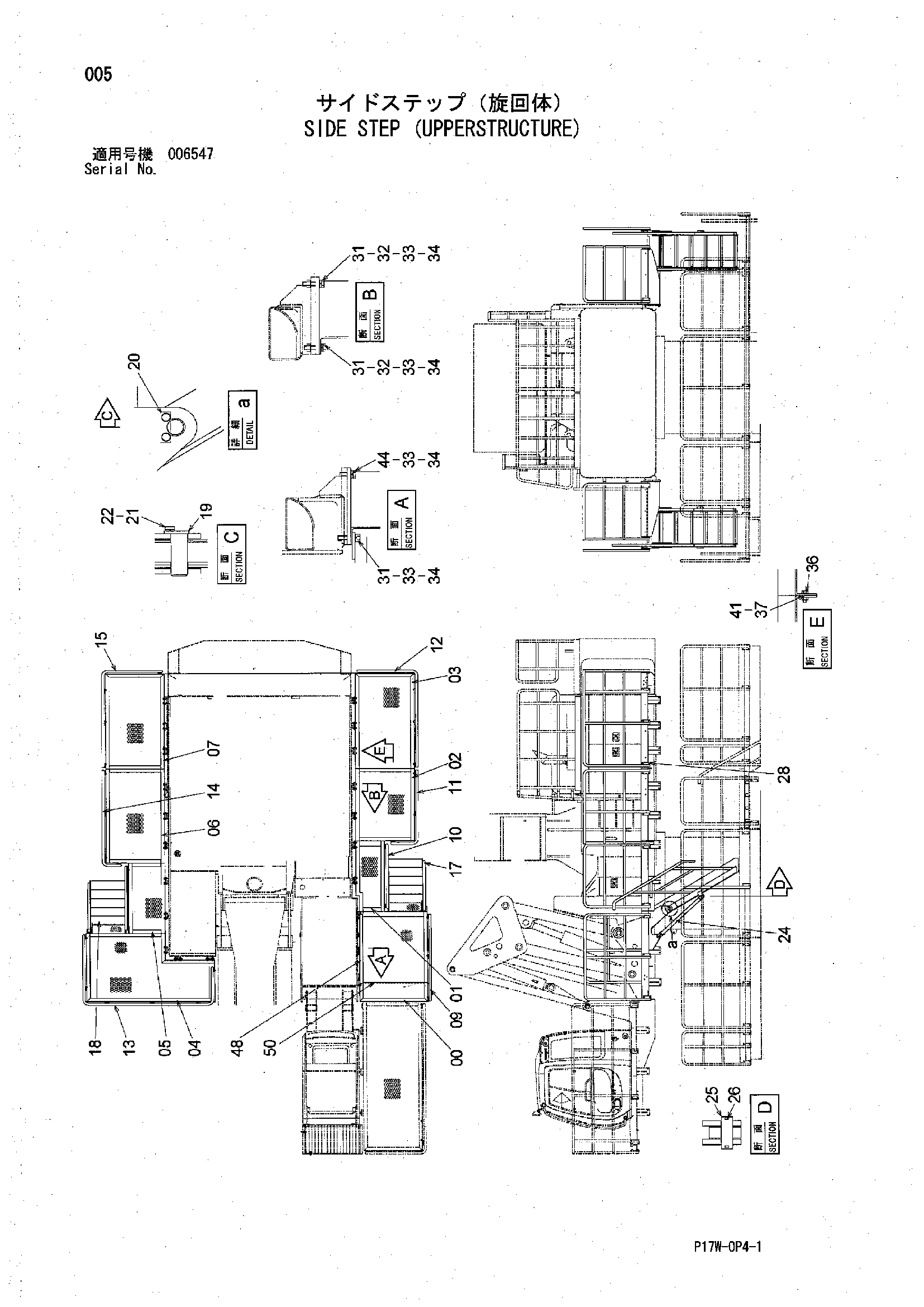

Заводская схема «Боковой ступень (верхняя платформа)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6023634 | Ступень | 1 |
| 01 | 7048132 | Ступень | 1 |
| 02 | 7048067 | Ступень | 1 |
| 03 | 7048066 | Ступень | 1 |
| 04 | 5010677 | Ступень | 1 |
| 05 | 7049309 | Ступень | 1 |
| 06 | 7049360 | Ступень | 1 |
| 07 | 7048068 | Ступень | 1 |
| 09 | 8100129 | Поручень | 1 |
| 10 | 8100144 | Поручень | 2 |
| 11 | 7048171 | Поручень | 1 |
| 12 | 7048176 | Поручень | 1 |
| 13 | 6024518 | Поручень | 1 |
| 14 | 7050398 | Поручень | 1 |
| 15 | 7048177 | Поручень | 1 |
| 17 | 6023655 | Лестница | 1 |
| 18 | 6023656 | Лестница | 1 |
| 19 | 4397723 | Палец | 4 |
| 20 | X4245 | Стопорная пластина | 4 |
| 21 | J901020 | Болт | 8 |
| 22 | A590910 | Пружинная шайба | 8 |
| 24 | 9764137 | Стойка | 4 |
| 25 | 4397720 | Палец | 8 |
| 26 | A765040 | Шплинт | 16 |
| 28 | J271245 | Болт с шайбой | 56 |
| 28A | J901245 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 31 | J901665 | Болт | 78 |
| 32 | J950016 | Гайка | 72 |
| 33 | A590916 | Пружинная шайба | 84 |
| 34 | J222016 | Шайба | 156 |
| 36 | J271235 | Болт с шайбой | 16 |
| 36A | J901235 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 37 | 449490 | Плоская шайба | 16 |
| 41 | 4091002 | Регулировочная шайба | 48 |
| 44 | J901645 | Болт | 6 |
| 48 | 8101186 | Поручень | 1 |
| 50 | 4451376 | Цепь | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
