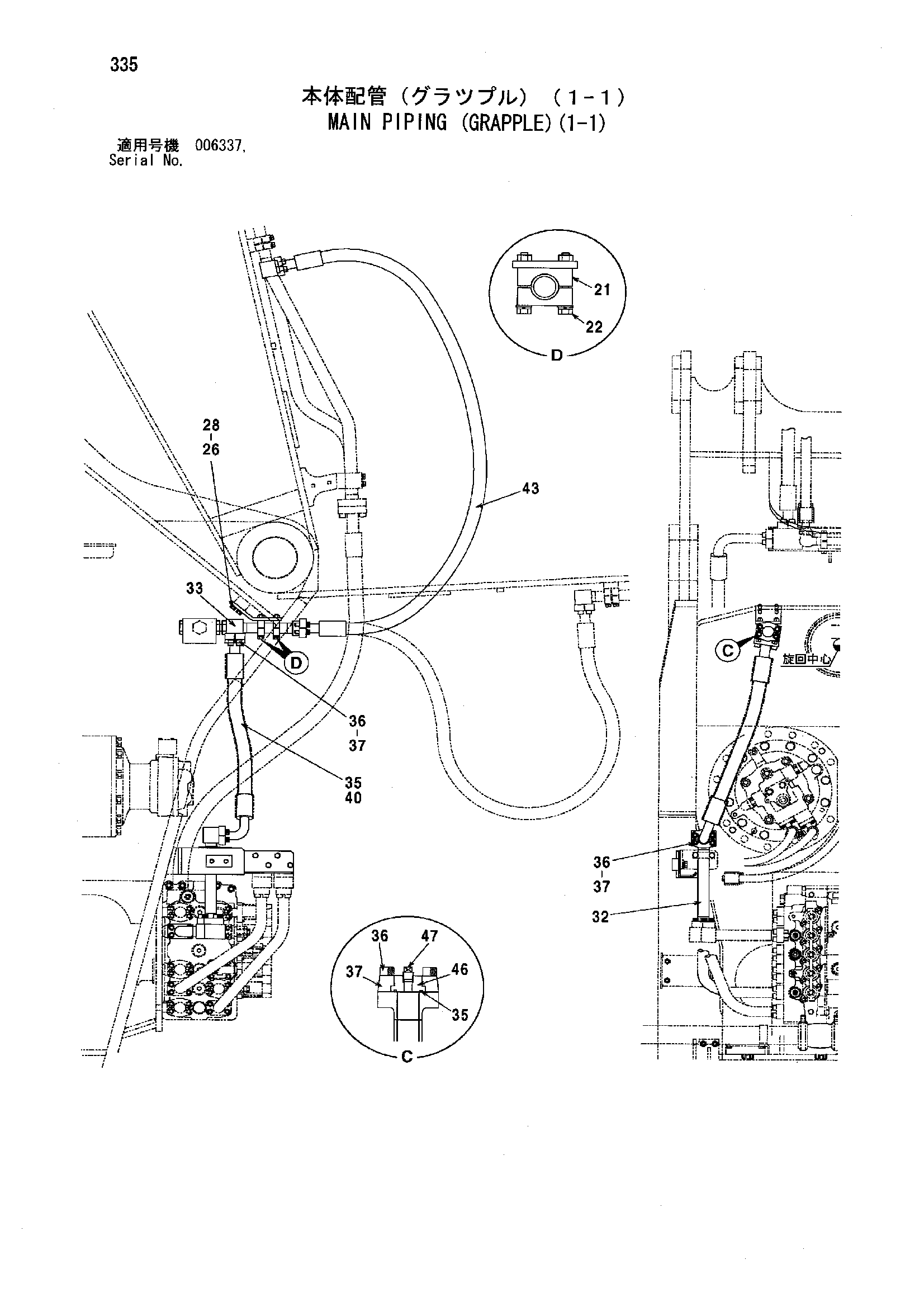

Основные гидролинии (грейфер)(1-1) — HITACHI ZX850H
Заводская схема «Основные гидролинии (грейфер)(1-1)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21 | 4334364 | Хомут трубки | 4 |
| 22 | J271295 | Болт с шайбой | 4 |
| 22A | J901295 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 26 | 8069975 | Кронштейн | 1 |
| 28 | J271230 | Болт с шайбой | 4 |
| 28A | J901230 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 32 | 8069974 | Трубка | 1 |
| 33 | 8069971 | Трубка | 1 |
| 35 | 4508805 | Уплотнительное кольцо | 3 |
| 36 | M341445 | Болт с внутренним шестигранником | 12 |
| 37 | 4089703 | Разъёмный фланец | 6 |
| 40 | 4393945 | Шланг | 1 |
| 43 | 4393949 | Шланг | 2 |
| 44 | 4044420 | Защитный кожух | 10 |
| 46 | 4199396 | Крышка | 1 |
| 47 | 94-2023 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
