Стрела трубопроводы (HD стрела)(гидромолот) — HITACHI ZX850H

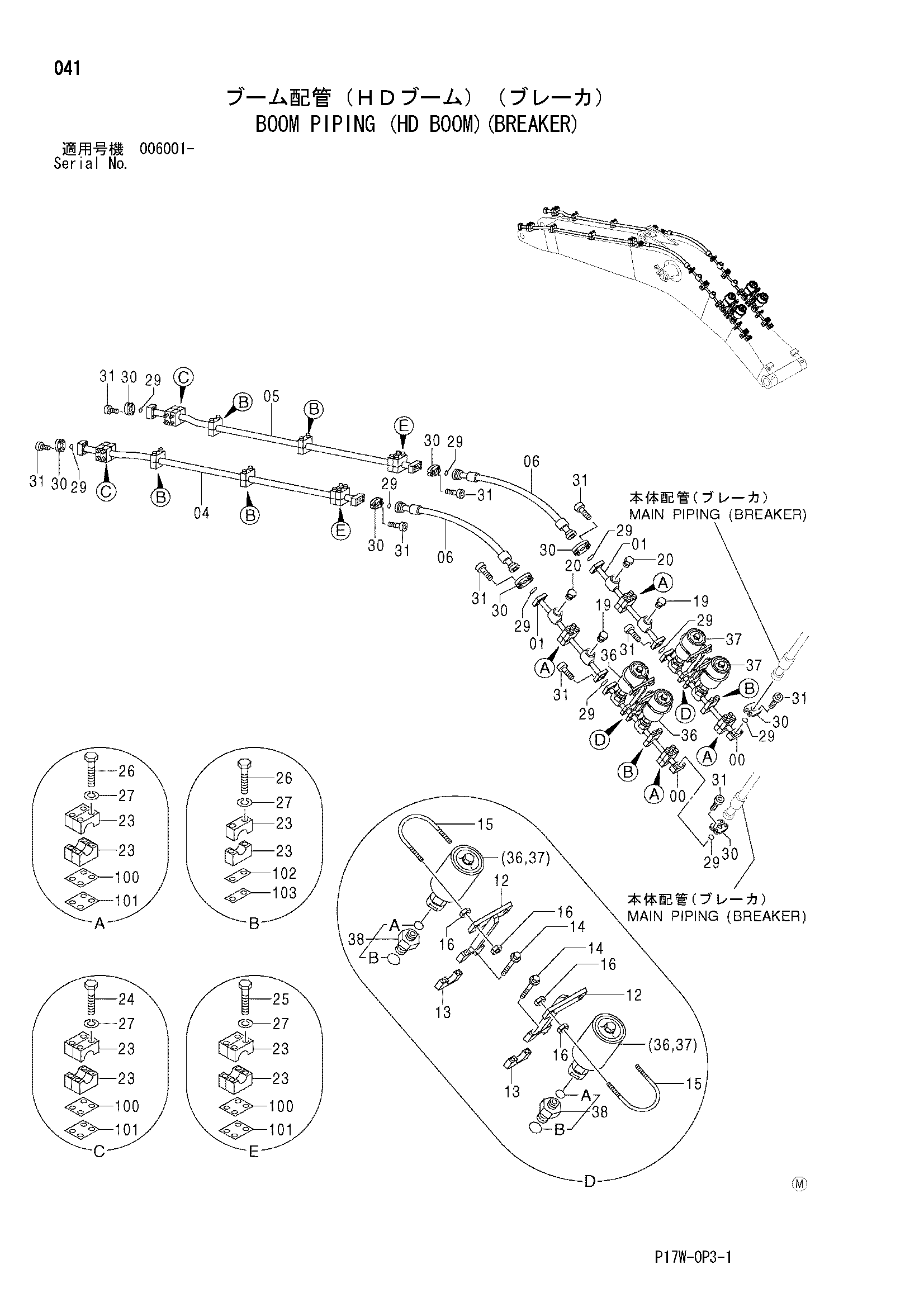

Заводская схема «Стрела трубопроводы (HD стрела)(гидромолот)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8052933 | Трубка | 2 |
| 01 | 8056953 | Трубка | 2 |
| 04 | 8096148 | Трубка | 1 |
| 05 | 8096147 | Трубка | 1 |
| 06 | 4613634 | Шланг | 2 |
| 12 | 8056999 | Кронштейн | 4 |
| 13 | 4317910 | Хомут трубки | 4 |
| 14 | J271255 | Болт с шайбой | 8 |
| 14A | J901255 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 4289010 | U-образный болт | 4 |
| 16 | J950012 | Гайка | 16 |
| 19 | 4154693 | Пробка | 2 |
| 19A | 970860 | Уплотнительное кольцо | 1 |
| 20 | 4154693 | Пробка | 2 |
| 20A | 970860 | Уплотнительное кольцо | 1 |
| 23 | 4620318 | Хомут трубки | 44 |
| 24 | J901695 | Болт | 8 |
| 25 | J901685 | Болт | 8 |
| 26 | J901690 | Болт | 28 |
| 27 | A590916 | Пружинная шайба | 44 |
| 29 | 4508805 | Уплотнительное кольцо | 10 |
| 30 | 4089703 | Разъёмный фланец | 16 |
| 31 | M341445 | Болт с внутренним шестигранником | 40 |
| 36 | 4464945 | Гидроаккумулятор | 2 |
| 37 | 4461977 | Гидроаккумулятор | 2 |
| 38 | 4464962 | Адаптер | 4 |
| 38A | 4506424 | Уплотнительное кольцо | 1 |
| 38B | 970860 | Уплотнительное кольцо | 1 |
| 100 | 4613618 | Регулировочная шайба 2.3 | 1 |
| 101 | 4613617 | Регулировочная шайба 1.0 | 1 |
| 102 | 4617277 | Регулировочная шайба 2.3 | 1 |
| 103 | 4617276 | Регулировочная шайба 1.0 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
