Гидроцилиндр стрелы (правый) — HITACHI ZX850H

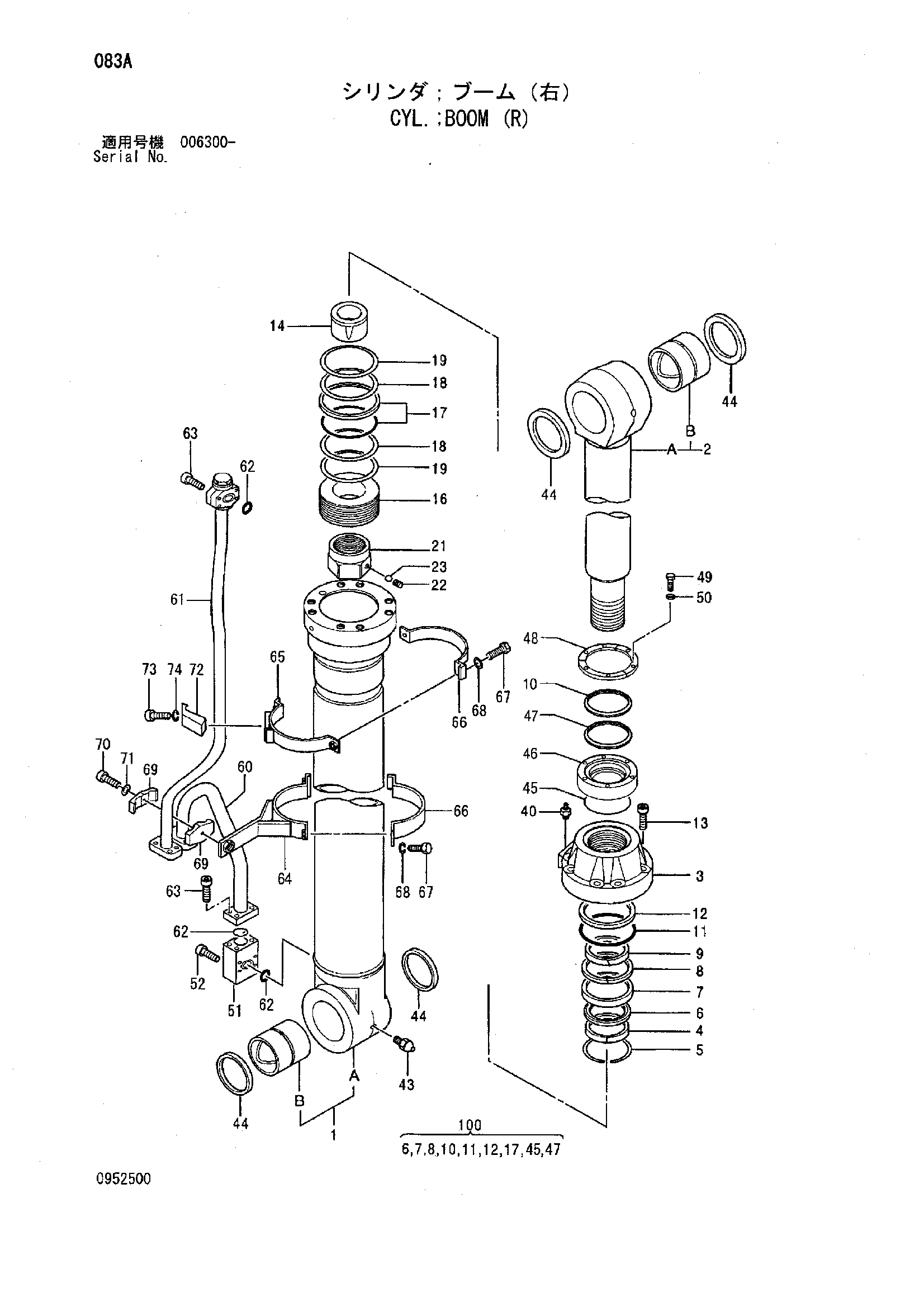

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4631926 | Гидроцилиндр стрелы | 1 | |
| 1-52 | 4638921 | Гидроцилиндр | 1 |
| 1 | 0952501 | Труба гидроцилиндра | 1 |
| 1B | 0702501 | Втулка | 1 |
| 2 | 0952502 | Шток поршня | 1 |
| 2B | 0444801 | Втулка | 1 |
| 3 | 0952503 | Головка гидроцилиндра | 1 |
| 4 | 0400204 | Втулка | 1 |
| 5 | 0171705 | Стопорное кольцо | 1 |
| 6 | 0952504 | Кольцо | 1 |
| 7 | 4105385 | U-образная манжета | 1 |
| 8 | 0242305 | Опорное кольцо | 1 |
| 9 | 0400408 | Кольцо | 1 |
| 10 | 4438827 | Грязесъёмное кольцо | 1 |
| 11 | A811210 | Уплотнительное кольцо | 1 |
| 12 | 0831306 | Опорное кольцо | 1 |
| 13 | 0343305 | Болт с внутренним шестигранником | 8 |
| 14 | 0781704 | Амортизирующий подшипник | 1 |
| 16 | 0831307 | Поршень | 1 |
| 17 | 0242712 | Уплотнительное кольцо | 1 |
| 18 | 0831308 | Направляющее кольцо | 2 |
| 19 | 0242714 | Кольцо | 2 |
| 21 | 0781707 | Гайка | 1 |
| 22 | 0400215 | Установочный винт | 1 |
| 23 | 0400216 | Стальной шарик | 1 |
| 40 | 0643016 | Воздушный клапан | 1 |
| 43 | 0952505 | Штуцер | 1 |
| 44 | 4251767 | Грязесъёмное кольцо | 4 |
| 45 | 0952506 | Уплотнительное кольцо | 1 |
| 46 | 0908803 | Держатель | 1 |
| 47 | 0908804 | U-образная манжета | 1 |
| 48 | 0872603 | Пластина | 3 |
| 49 | 0908906 | Болт | 6 |
| 50 | 0360704 | Пружинная шайба | 6 |
| 51 | 0952507 | Клапан словретурн | 1 |
| 52 | 0171719 | Болт с внутренним шестигранником | 4 |
| 60 | 0952508 | Трубка | 1 |
| 61 | 0952509 | Трубка | 1 |
| 62 | 955612 | Уплотнительное кольцо | 3 |
| 63 | 0158883 | Болт с внутренним шестигранником | 8 |
| 64 | 0952510 | Лента | 1 |
| 65 | 0410306 | Лента | 1 |
| 66 | 0831310 | Лента | 2 |
| 67 | 0379919 | Болт | 4 |
| 68 | A590914 | Пружинная шайба | 4 |
| 69 | 0379821 | Хомут трубки | 2 |
| 70 | 0417614 | Болт | 1 |
| 71 | 0168014 | Пружинная шайба | 1 |
| 72 | 0353016 | Хомут трубки | 1 |
| 73 | 0254312 | Болт | 1 |
| 74 | A590914 | Пружинная шайба | 1 |
| 100 | 4640231 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
