Быстросъёмное устройство трубопроводы (9.5m рукоять) — HITACHI ZX850H

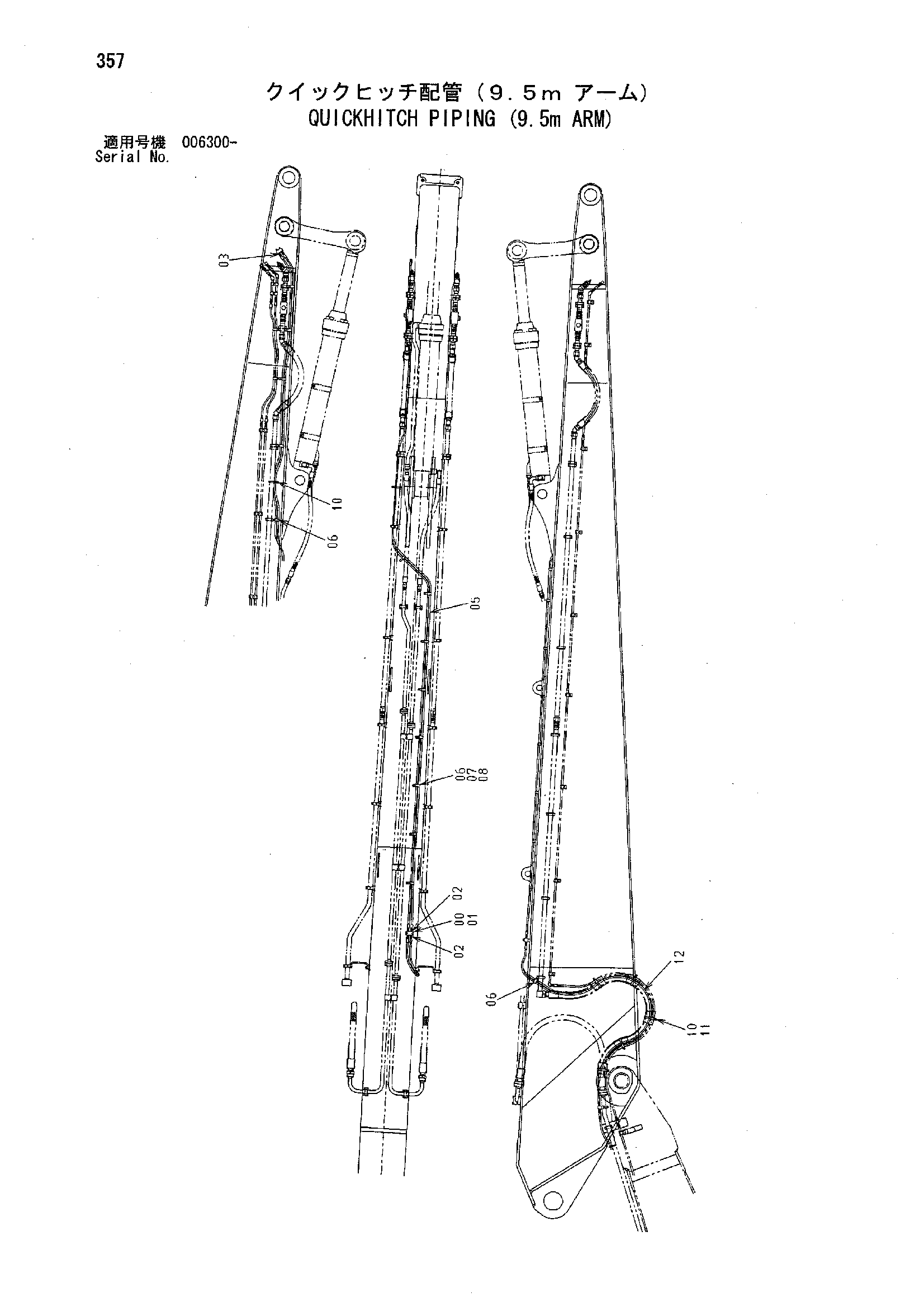

Заводская схема «Быстросъёмное устройство трубопроводы (9.5m рукоять)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4608137 | Блок | 1 |
| 01 | J271055 | Болт с шайбой | 2 |
| 01A | J901055 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4200466 | Адаптер | 4 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4215650 | Адаптер | 2 |
| 05 | 4633331 | Шланг | 2 |
| 06 | 4190266 | Зажим | 14 |
| 07 | J901016 | Болт | 8 |
| 08 | A590910 | Пружинная шайба | 8 |
| 10 | 4351924 | Хомут шланга | 10 |
| 11 | 4155962 | Резиновая прокладка | 5 |
| 12 | 4633329 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
