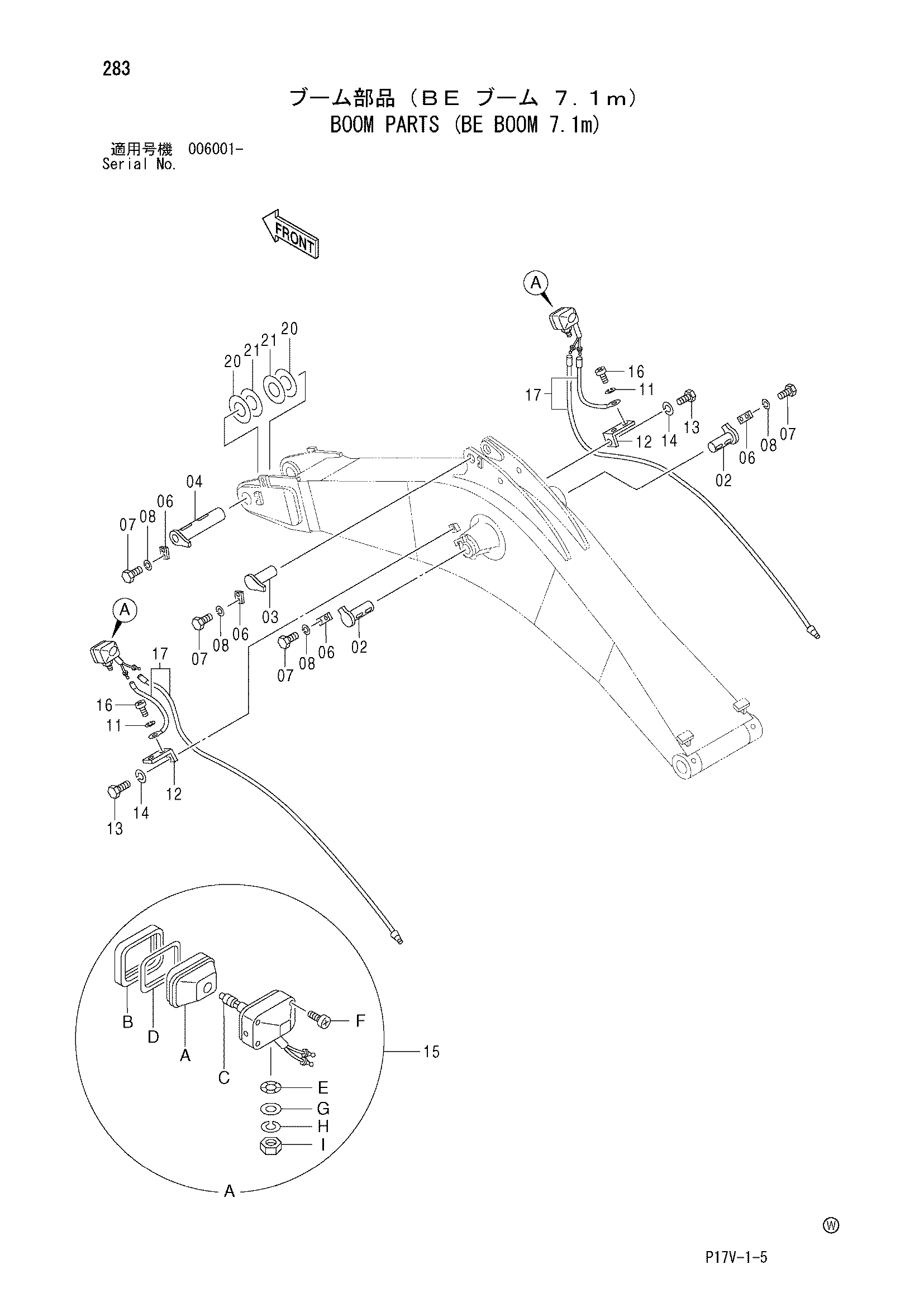

Стрела детали (BE стрела 7.1m) — HITACHI ZX850H
Заводская схема «Стрела детали (BE стрела 7.1m)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8067794 | Палец | 2 |
| 03 | 8067795 | Палец | 1 |
| 04 | 8067796 | Палец | 1 |
| 06 | 4122729 | Пластина | 4 |
| 07 | J912045 | Болт | 8 |
| 08 | A590920 | Пружинная шайба | 8 |
| 11 | A590906 | Пружинная шайба | 2 |
| 12 | 4224631 | Кронштейн | 2 |
| 13 | J901425 | Болт | 2 |
| 14 | A590914 | Пружинная шайба | 2 |
| 15 | 4336570 замена: 4326800 | Фонарь головка в сборе | 2 |
| 15 | 4326800 | Фонарь головка в сборе | 2 |
| 15A | 4326801 | Ленс блок | 1 |
| 15B | 4326802 | Рама | 1 |
| 15C | 4285648 | Лампа | 1 |
| 15D | 4326803 | Прокладка | 1 |
| 15E | 4307026 | Шайба | 1 |
| 15F | 4307027 | Винт | 4 |
| 15G | A590114 | Плоская шайба | 1 |
| 15H | A590914 | Пружинная шайба | 1 |
| 15I | J952014 | Гайка | 1 |
| 16 | M430610 | Винт | 2 |
| 17 | 4252361 | Провод | 2 |
| 20 | 4379154 | Упорная пластина 2.0mm | 2 |
| 21 | 4379155 | Упорная пластина 1.0mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
