Аккумулятор крышка — HITACHI ZX850H

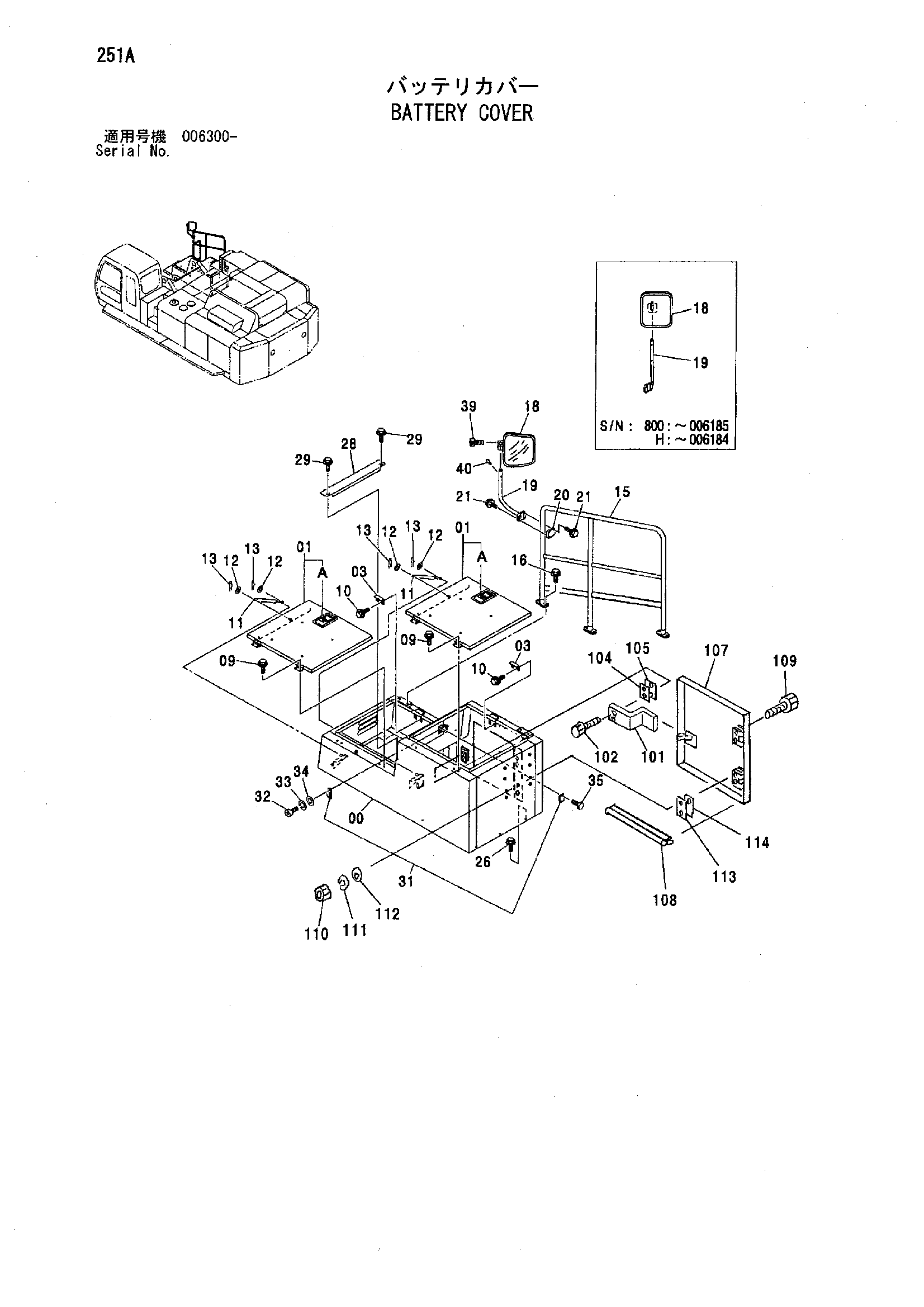

Заводская схема «Аккумулятор крышка» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5009261 | Крышка | 1 |
| 01 | 7041510 | Крышка | 2 |
| 01A | 4361768 | Замок | 1 |
| 03 | 4448020 | Кронштейн | 2 |
| 09 | J271025 замена: J901025 | Болт с шайбой | 8 |
| 09 | J271025 замена: J222010 | Болт с шайбой | 8 |
| 10 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 10 | J271030 замена: J222010 | Болт с шайбой | 4 |
| 11 | 4448782 | Гидроцилиндр | 2 |
| 12 | A590108 | Плоская шайба | 4 |
| 13 | 4022697 | Стопорный палец | 4 |
| 15 | 7048204 | Поручень | 1 |
| 16 | J271230 замена: J901230 | Болт с шайбой | 8 |
| 16 | J271230 замена: J222012 | Болт с шайбой | 8 |
| 18 | 4426821 замена: 4418912 | Зеркало | 1 |
| 18 | 4426821 замена: 8093733 | Зеркало | 1 |
| 18 | 4426821 замена: J780545 | Зеркало | 1 |
| 18 | 4426821 замена: 4144018 | Зеркало | 1 |
| 18 | 4418912 | Зеркало | 1 |
| 19 | 8100060 | Стойка | 1 |
| 20 | 4633953 | Хомут | 1 |
| 21 | J260850 замена: J900850 | Болт с шайбой | 4 |
| 21 | J260850 замена: A590108 | Болт с шайбой | 4 |
| 26 | J271235 замена: J901235 | Болт с шайбой | 7 |
| 26 | J271235 замена: J222012 | Болт с шайбой | 7 |
| 28 | 4474033 | Крышка | 1 |
| 29 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 29 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 31 | 4146029 | Магнит | 1 |
| 32 | J850312 | Винт | 2 |
| 33 | A590903 | Пружинная шайба | 2 |
| 34 | A590103 | Плоская шайба | 2 |
| 35 | M470306 | Болт | 2 |
| 39 | J780545 | Болт с внутренним шестигранником | 4 |
| 40 | 4144018 | Пружинный штифт | 1 |
| 101 | 4351140 | Ограничитель | 1 |
| 102 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 102 | J271230 замена: J222012 | Болт с шайбой | 2 |
| 104 | 4466783 | Пластина | 2 |
| 105 | 4466784 | Пластина | 2 |
| 107 | 7045445 | Дверь | 1 |
| 108 | 4465722 | Уплотнительная окантовка | 3 |
| 109 | J901035 | Болт | 4 |
| 110 | J950010 | Гайка | 4 |
| 111 | A590910 | Пружинная шайба | 4 |
| 112 | J222010 | Шайба | 4 |
| 113 | 4454317 | Регулировочная шайба | 4 |
| 114 | 4454316 | Регулировочная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
