Трансмиссия (насос) — HITACHI ZX850H

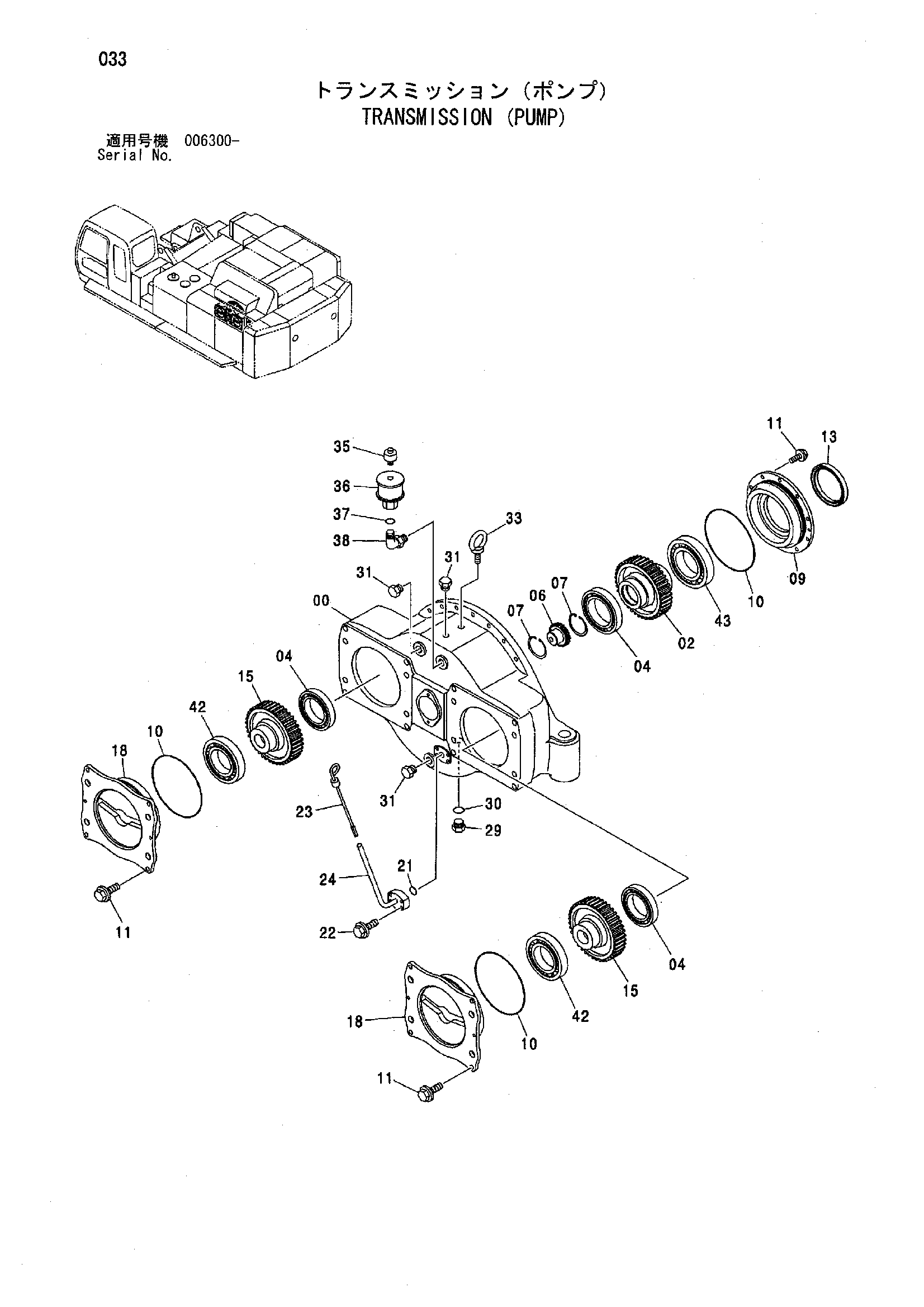

Заводская схема «Трансмиссия (насос)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0003954 | Корпус трансмиссия | 1 |
| 02 | 2045761 | Шестерня | 1 |
| 04 | 4160773 | Шариковый подшипник | 3 |
| 06 | 3040803 | Муфта | 1 |
| 07 | 940144 | Стопорное кольцо | 2 |
| 09 | 2045752 | Картридж | 1 |
| 10 | 4218005 | Уплотнительное кольцо | 3 |
| 11 | J011235 | Болт с шайбой | 18 |
| 11 | J271235 замена: J901235 | Болт с шайбой | 18 |
| 11 | J271235 замена: J222012 | Болт с шайбой | 18 |
| 13 | 4083852 | Масляное уплотнение | 1 |
| 15 | 2045762 | Шестерня | 2 |
| 18 | 2045749 | Картридж | 2 |
| 21 | A811030 | Уплотнительное кольцо | 1 |
| 22 | J011040 замена: M341036 | Болт с шайбой | 4 |
| 22 | M341036 | Болт с внутренним шестигранником | 4 |
| 23 | 4257236 | Указатель уровня | 1 |
| 24 | 8087419 | Трубка | 1 |
| 29 | 4074727 | Пробка | 1 |
| 30 | 4204108 | Уплотнительное кольцо | 1 |
| 31 | 4174542 | Пробка | 3 |
| 31A | 4506424 | Уплотнительное кольцо | 1 |
| 33 | 4083751 | Болт проушина | 1 |
| 35 | 4298488 замена: 4298488 | Сапун | 1 |
| 35 | 4298488 замена: 8087727 | Сапун | 1 |
| 35 | 4351039 замена: 4298488 | Сапун | 1 |
| 35 | 4351039 замена: 8087727 | Сапун | 1 |
| 35 | 4298488 | Сапун | 1 |
| 36 | 8087727 замена: 4298488 | Трубка | 1 |
| 36 | 8087727 замена: 8087727 | Трубка | 1 |
| 36 | 8089970 замена: 4298488 | Трубка | 1 |
| 36 | 8089970 замена: 8087727 | Трубка | 1 |
| 36 | 8087727 замена: 8092124 | Трубка | 1 |
| 36 | 8092124 | Трубка | 1 |
| 37 | 4187328 | Уплотнительное кольцо | 1 |
| 38 | A853368 | Угловой штуцер | 1 |
| 38A | 4506424 | Уплотнительное кольцо | 1 |
| 42 | 4472548 | Шариковый подшипник | 2 |
| 43 | 4472549 | Шариковый подшипник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
