Гидробак — HITACHI ZX850H

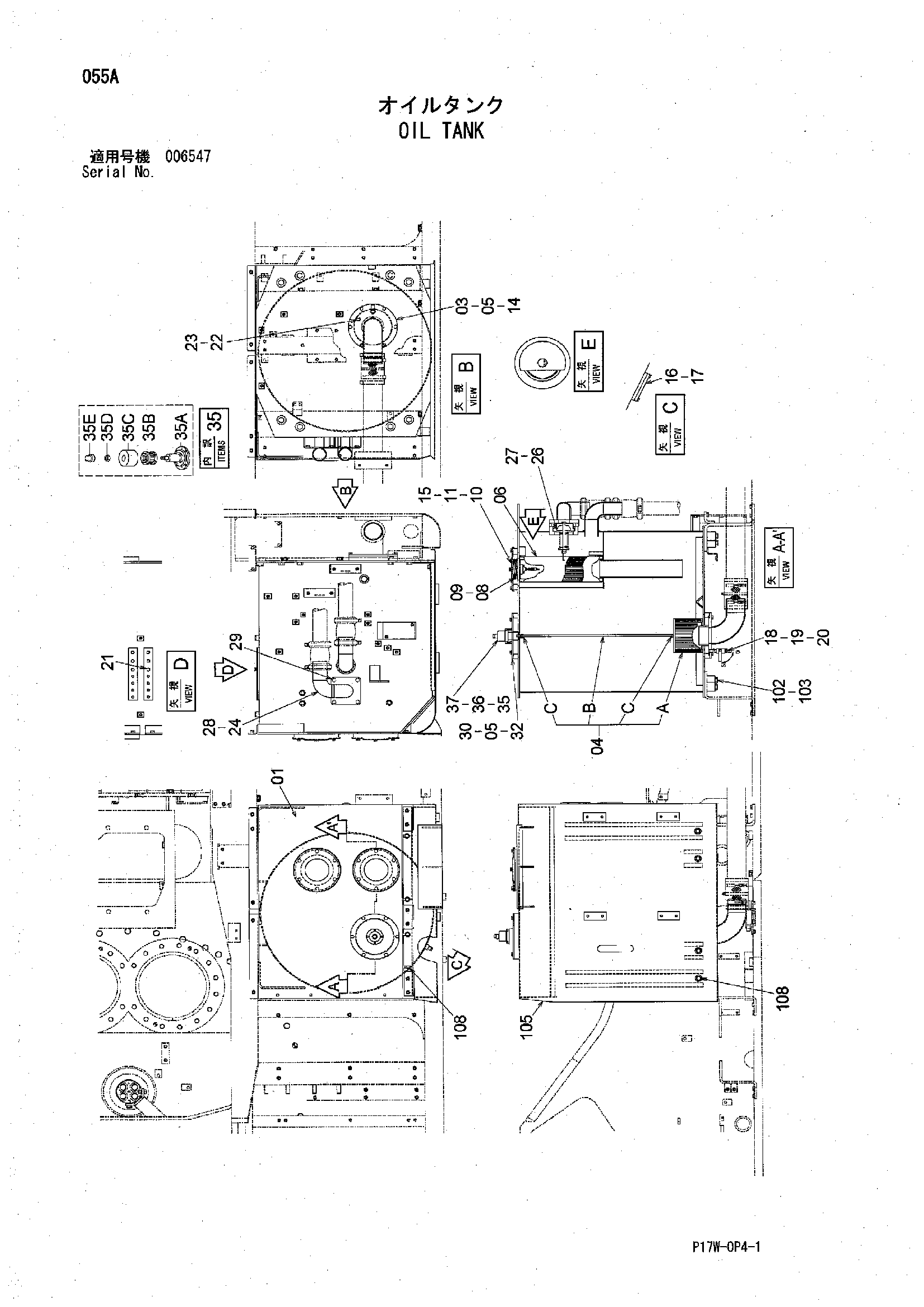

Заводская схема «Гидробак» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5008486 | Гидробак | 1 |
| 03 | 8060017 | Фланец трубка | 1 |
| 04 | 4450563 | Всасывающий фильтр | 1 |
| 04A | 4317008 | Сетчатый фильтр | 1 |
| 04B | 4603982 | Шток | 1 |
| 04C | J950010 | Гайка | 3 |
| 05 | A811220 | Уплотнительное кольцо | 2 |
| 06 | 4292789 | Фильтрующий элемент | 2 |
| 08 | 4180414 | Клапан | 2 |
| 09 | 4226549 | Пружина | 2 |
| 10 | 4204057 | Крышка | 2 |
| 11 | A810190 | Уплотнительное кольцо | 2 |
| 14 | J271025 | Болт с шайбой | 6 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J271020 | Болт с шайбой | 12 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 8053499 | Указатель уровня | 1 |
| 16A | 4100967 | Болт | 2 |
| 17 | 449558 | Уплотнительная шайба | 4 |
| 18 | 4209782 | Шаровой клапан | 1 |
| 19 | 94-1702 | Адаптер | 1 |
| 20 | 447483 | Пробка | 1 |
| 21 | 4092534 | Пробка | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4250260 | Датчик | 1 |
| 23 | 4250261 | Прокладка | 1 |
| 24 | 8088916 | Трубка | 1 |
| 26 | 4433091 | Клапан | 1 |
| 27 | A811115 | Уплотнительное кольцо | 1 |
| 28 | A811145 | Уплотнительное кольцо | 1 |
| 29 | J271240 | Болт с шайбой | 4 |
| 29A | J901240 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | J271020 | Болт с шайбой | 6 |
| 30A | J901020 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | 8097375 | Крышка | 1 |
| 35 | 4434017 | Сапун | 1 |
| 35A | 4437833 | Корпус | 1 |
| 35B | 4437838 | Элемент | 1 |
| 35C | 4437837 | Крышка | 1 |
| 35D | 4371825 | Гайка | 1 |
| 35E | 4437836 | Колпачок | 1 |
| 36 | J780616 | Болт с внутренним шестигранником | 4 |
| 37 | A810060 | Уплотнительное кольцо | 1 |
| 102 | J931890 | Болт | 8 |
| 103 | 4404209 | Проставка | 8 |
| 105 | 6023570 | Крышка | 1 |
| 108 | J271225 | Болт с шайбой | 8 |
| 108A | J901225 | Болт | 1 |
| 108B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
