Гидробак — HITACHI ZX850H

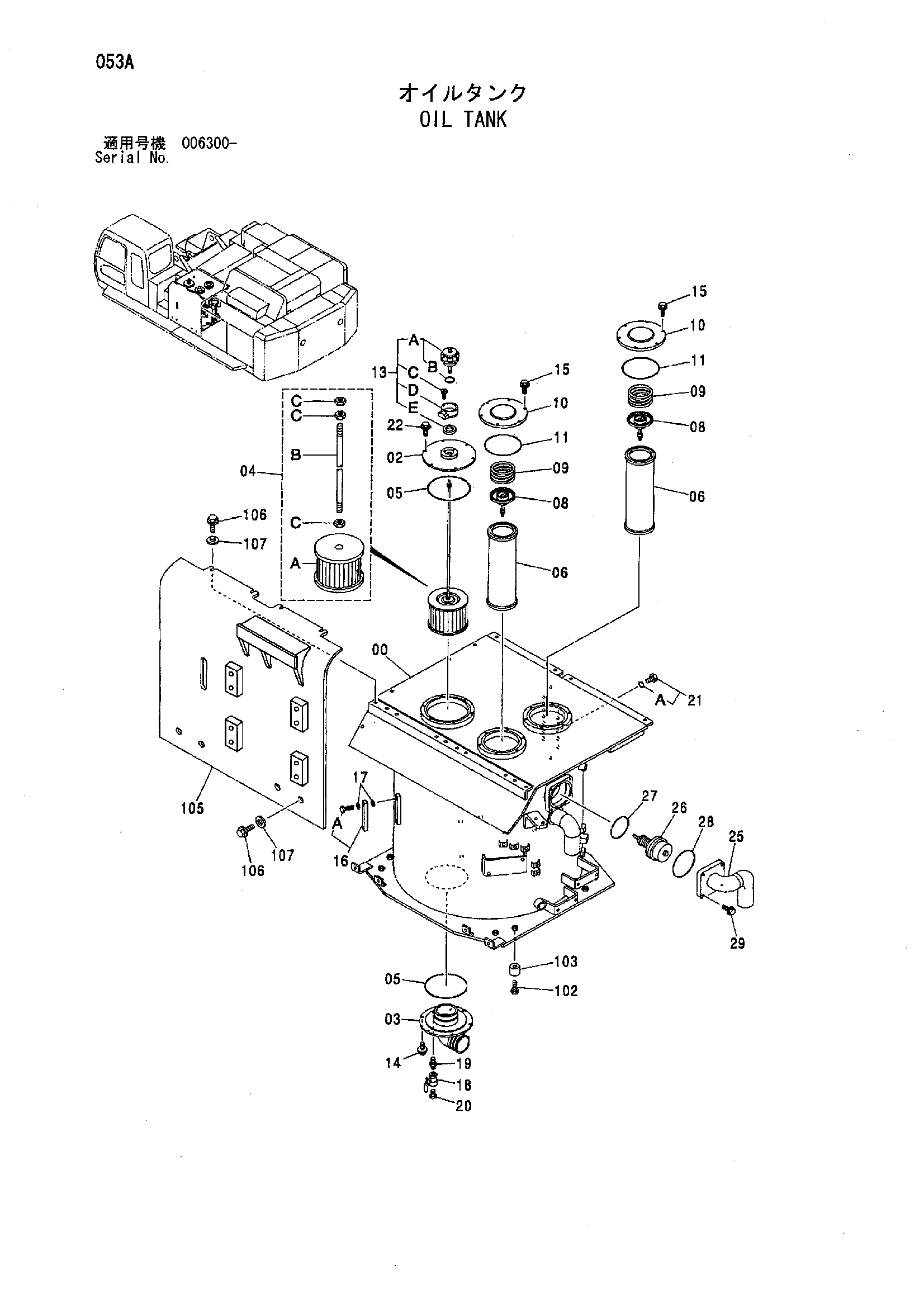

Заводская схема «Гидробак» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008486 | Гидробак | 1 |
| 02 | 8061926 | Крышка | 1 |
| 03 | 8060017 | Фланец трубка | 1 |
| 04 | 4450563 | Всасывающий фильтр | 1 |
| 04A | 4317008 | Сетчатый фильтр | 1 |
| 04B | 4603982 | Шток | 1 |
| 04C | J950010 | Гайка | 3 |
| 05 | A811220 | Уплотнительное кольцо | 2 |
| 06 | 4292789 | Фильтрующий элемент | 2 |
| 08 | 4180414 | Клапан | 2 |
| 09 | 4226549 | Пружина | 2 |
| 10 | 4204057 | Крышка | 2 |
| 11 | A810190 | Уплотнительное кольцо | 2 |
| 13 | 4178684 | Сапун | 1 |
| 13A | 4222874 | Фильтр | 1 |
| 13B | 953612 | Уплотнительное кольцо | 1 |
| 13C | M340516 | Болт с внутренним шестигранником | 3 |
| 13D | 4222875 | Корпус | 1 |
| 13E | 4222876 | Манжета | 1 |
| 14 | J011025 | Болт с шайбой | 6 |
| 14 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 14 | J271025 замена: J222010 | Болт с шайбой | 6 |
| 15 | J011020 | Болт с шайбой | 12 |
| 15 | J271020 замена: J901020 | Болт с шайбой | 12 |
| 15 | J271020 замена: J222010 | Болт с шайбой | 12 |
| 16 | 8053499 | Указатель уровня | 1 |
| 16A | 4100967 | Болт | 2 |
| 17 | 449558 | Уплотнительная шайба | 4 |
| 18 | 4209782 | Шаровой клапан | 1 |
| 19 | 94-1702 | Адаптер | 1 |
| 20 | 447483 | Пробка | 1 |
| 21 | 4092534 | Пробка | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | J021020 | Болт с шайбой | 6 |
| 22 | J271020 замена: J901020 | Болт с шайбой | 6 |
| 22 | J271020 замена: J222010 | Болт с шайбой | 6 |
| 25 | 8088916 | Трубка | 1 |
| 26 | 4433091 | Клапан | 1 |
| 27 | A811115 | Уплотнительное кольцо | 1 |
| 28 | A811145 | Уплотнительное кольцо | 1 |
| 29 | J011240 | Болт с шайбой | 4 |
| 29 | J271240 замена: J901240 | Болт с шайбой | 4 |
| 29 | J271240 замена: J222012 | Болт с шайбой | 4 |
| 102 | J931890 | Болт | 8 |
| 103 | 4404209 | Проставка | 8 |
| 105 | 6023570 | Крышка | 1 |
| 106 | J011230 | Болт с шайбой | 8 |
| 106 | J271230 замена: J901230 | Болт с шайбой | 8 |
| 106 | J271230 замена: J222012 | Болт с шайбой | 8 |
| 106 | J271225 замена: J901225 | Болт с шайбой | 8 |
| 106 | J271225 замена: J222012 | Болт с шайбой | 8 |
| 107 | 4086891 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
