Стрела 10.7m — HITACHI ZX850H

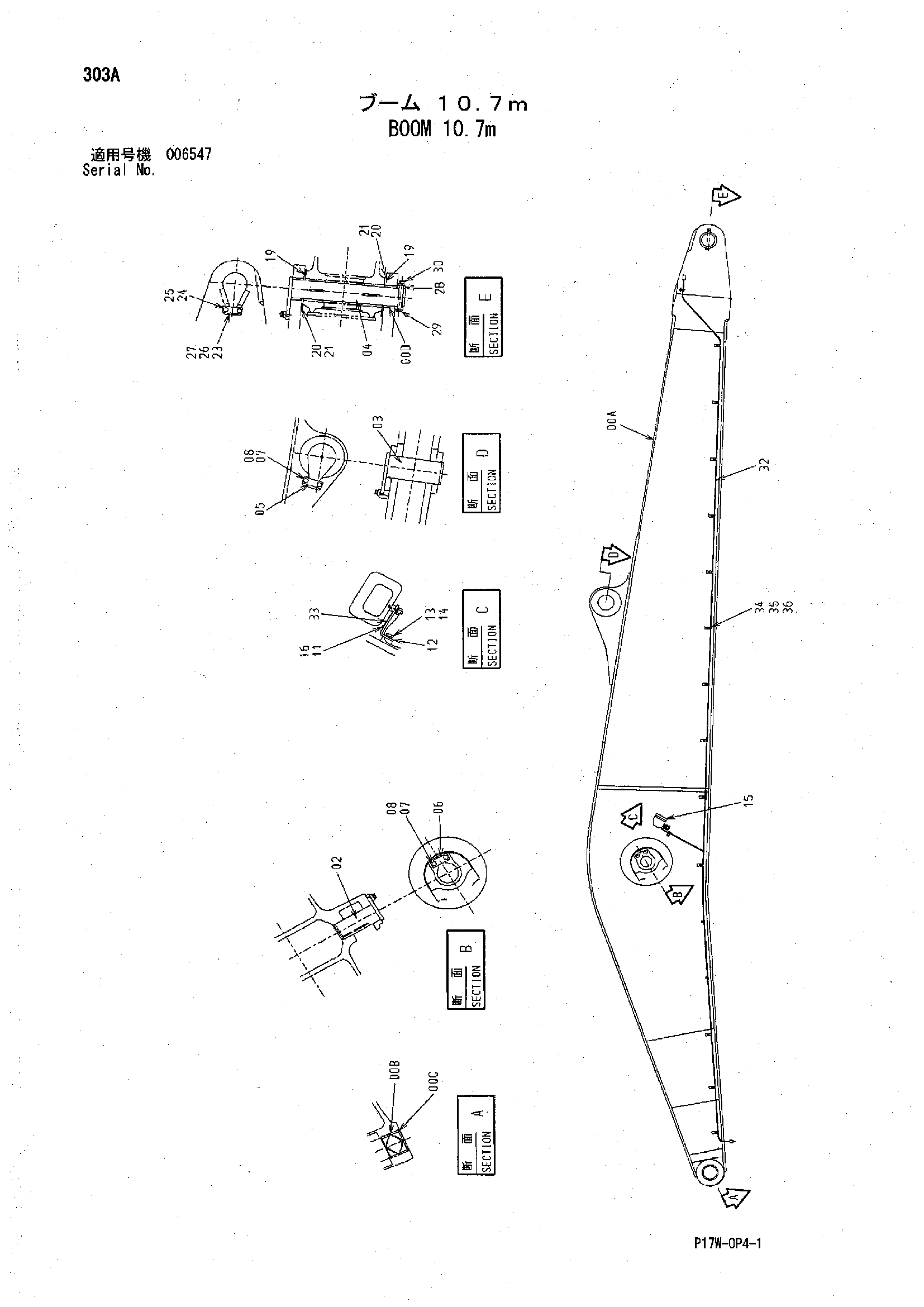

Заводская схема «Стрела 10.7m» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9248399 | Стрела в сборе | 1 |
| 00A | 5009933 | Стрела | 1 |
| 00B | 3060122 | Втулка | 2 |
| 00C | 4251754 | Уплотнение даст | 2 |
| 00D | 4612368 | Втулка | 2 |
| 02 | 8099730 | Палец | 2 |
| 03 | 8048334 | Палец | 1 |
| 04 | 8099728 | Палец | 1 |
| 05 | 4179432 | Пластина | 1 |
| 06 | 4122729 | Пластина | 2 |
| 07 | J912045 | Болт | 6 |
| 08 | A590920 | Пружинная шайба | 6 |
| 11 | A590906 | Пружинная шайба | 2 |
| 12 | 4224631 | Кронштейн | 2 |
| 13 | J901425 | Болт | 2 |
| 14 | A590914 | Пружинная шайба | 2 |
| 15 | 4336570 | Фара | 2 |
| 15A | 4326801 | Рассеиватель | 1 |
| 15B | 4326802 | Рама | 1 |
| 15C | 4285648 | Лампа | 1 |
| 15D | 4326803 | Прокладка | 1 |
| 15E | 4307026 | Шайба | 1 |
| 15F | 4307027 | Винт | 4 |
| 15G | A590114 | Плоская шайба | 1 |
| 15H | A590914 | Пружинная шайба | 1 |
| 15I | J952014 | Гайка | 1 |
| 16 | M430610 | Винт | 2 |
| 19 | 4442549 | Пластина | 2 |
| 20 | 4379154 | Упорная пластина 2.0mm | 2 |
| 21 | 4379155 | Упорная пластина 1.0mm | 2 |
| 23 | 4387177 | Пластина | 1 |
| 24 | J912455 | Болт | 2 |
| 25 | A590924 | Пружинная шайба | 2 |
| 26 | 4387178 | Регулировочная шайба 1.0mm | 1 |
| 27 | 4387179 | Регулировочная шайба 0.6mm | 1 |
| 28 | 4450312 | Ограничитель | 1 |
| 29 | 4295167 | Болт | 1 |
| 30 | J951020 | Гайка | 2 |
| 32 | 4633107 | Жгут проводов | 2 |
| 33 | 4271788 | Жгут проводов | 2 |
| 34 | 4190271 | Зажим | 30 |
| 35 | J901016 | Болт | 30 |
| 36 | A590910 | Пружинная шайба | 30 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
