Основные гидролинии (грейфер)(1-3) — HITACHI ZX850H

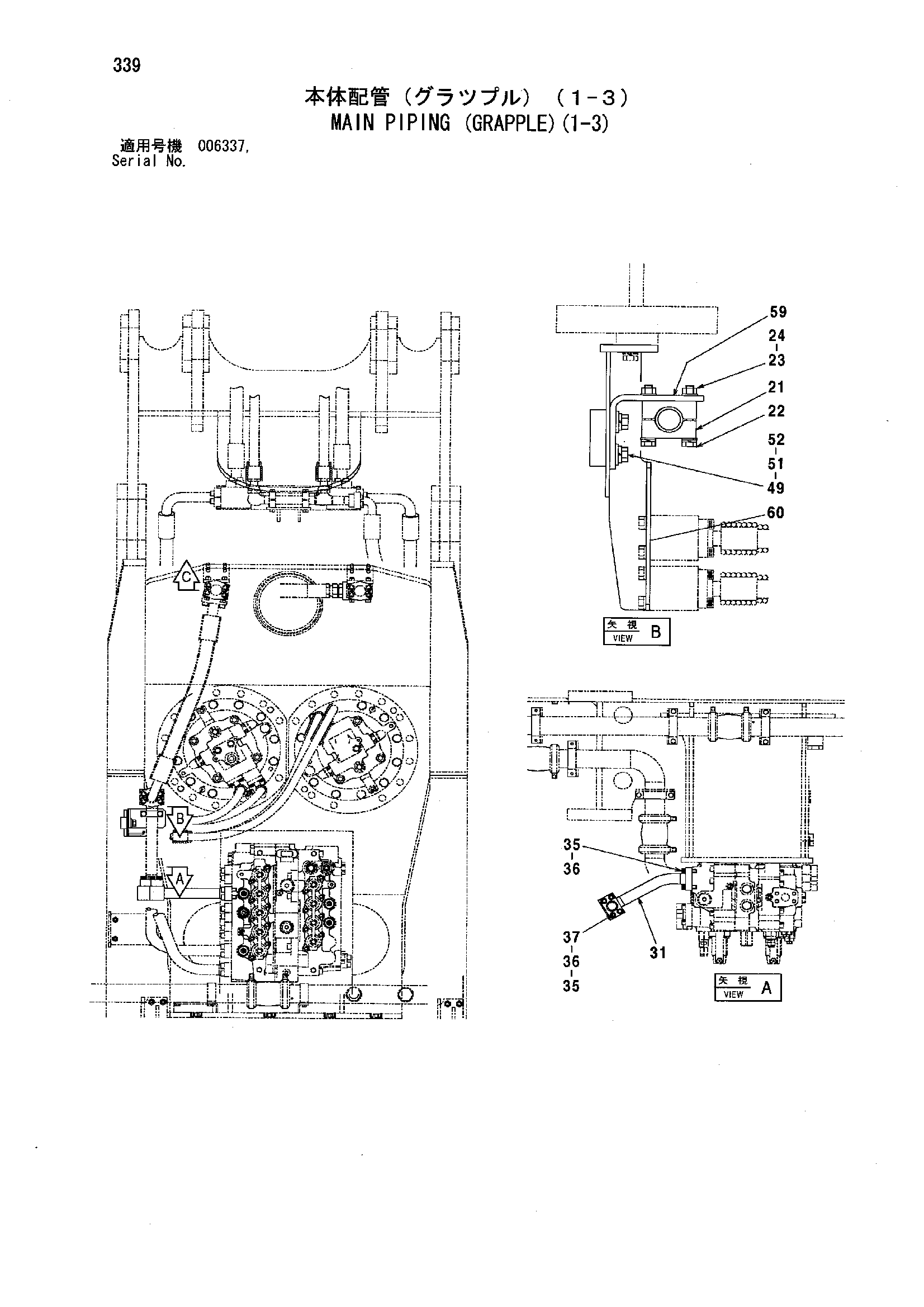

Заводская схема «Основные гидролинии (грейфер)(1-3)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21 | 4334364 | Хомут трубки | 2 |
| 22 | J271295 | Болт с шайбой | 2 |
| 22A | J901295 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | A590112 | Плоская шайба | 2 |
| 24 | J950012 | Гайка | 2 |
| 31 | 8069973 | Трубка | 1 |
| 35 | 4508805 | Уплотнительное кольцо | 2 |
| 36 | M341445 | Болт с внутренним шестигранником | 8 |
| 37 | 4089703 | Разъёмный фланец | 2 |
| 49 | A590916 | Пружинная шайба | 2 |
| 51 | J901645 | Болт | 2 |
| 52 | 4087197 | Шайба | 2 |
| 59 | 3095873 | Кронштейн | 1 |
| 60 | 7042976 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
