013: Масляный поддон и щуп уровня масла — HITACHI ZX850H

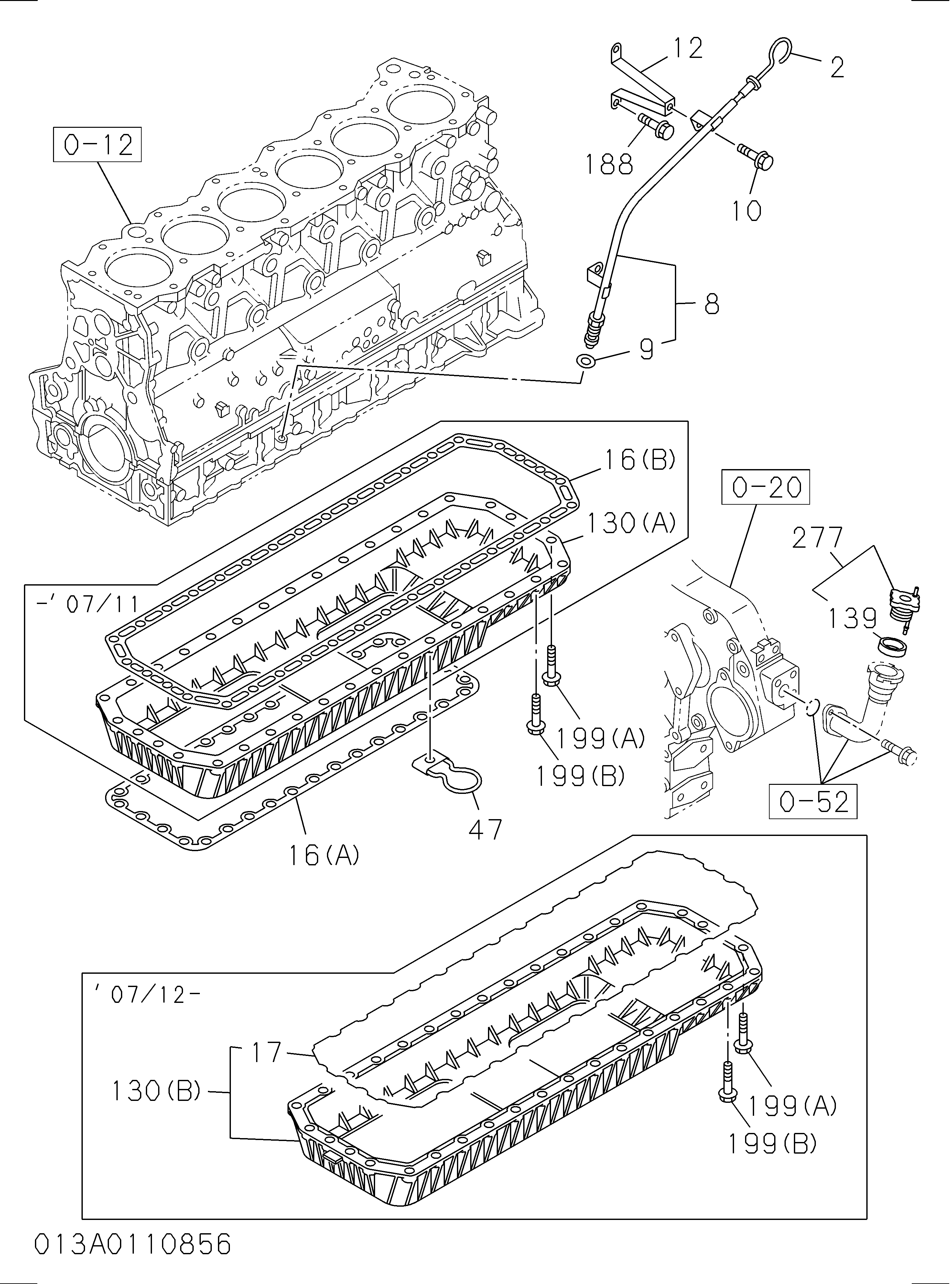

Заводская схема «013: Масляный поддон и щуп уровня масла» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(A) | 1113608850 | Поддон в сборе масляный | 1 |
| 001(A) | 1113609020 | Поддон в сборе масляный | 1 |
| 001(A) | 1113609180 | Поддон в сборе масляный | 1 |
| 002 | 1117604220 | Указатель масляный уровень | 1 |
| 002 | 1117604410 | Указатель масляный уровень | 1 |
| 002 | 1117604430 | Указатель масляный уровень | 1 |
| 002 | 8980246010 | Указатель масляный уровень | 1 |
| 005(A) | 1096230570 | Прокладка пробка, масляный дренажный | 1 |
| 005(B) | 9095714200 | Прокладка пробка, масляный дренажный | 1 |
| 005(B) | 9095714240 | Прокладка пробка, масляный дренажный | 1 |
| 006(A) | 9096620120 | Пробка масляный дренажный | 1 |
| 006(B) | 1096801010 | Пробка масляный дренажный | 1 |
| 006(B) | 1096801040 | Пробка масляный дренажный | 1 |
| 008 | 1117665681 | Трубка направляющая, масляный указатель уровня | 1 |
| 008 | 1117665950 | Трубка направляющая, масляный указатель уровня | 1 |
| 009 | 1096234960 | Прокладка направляющая трубка, масляный указатель уровня | 1 |
| 010 | 0280810200 | Болт направляющая трубка | 2 |
| 010 | 0280510200 | Болт направляющая трубка | 2 |
| 012 | 1117665460 | Кронштейн трубка, масляный указатель уровня | 1 |
| 016(A) | 1113671210 | Прокладка масляный поддон TO C/BL | 1 |
| 016(A) | 1113671310 | Прокладка масляный поддон TO C/BL | 1 |
| 016(B) | 1113671110 | Прокладка масляный поддон TO C/BL | 1 |
| 016(B) | 1113671300 | Прокладка масляный поддон TO C/BL | 1 |
| 017 | 8980630320 | Прокладка масляный поддон | 1 |
| 023 | 0286808200 | Болт масляный поддон | 34 |
| 023 | 0286808250 | Болт масляный поддон | 34 |
| 023 | 0501408250 | Болт масляный поддон | 34 |
| 023 | 0506408250 | Болт масляный поддон | 34 |
| 047 | 1113691150 | Зажим шланг, воздушный сапун | 1 |
| 109 | 8971312230 | Выключатель масляный уровень | 1 |
| 110 | 1096233550 | Прокладка SW, масляный уровень | 1 |
| 111 | 5113690720 | Проставка SW, масляный уровень | 1 |
| 112 | 0501406280 | Болт SW, масляный уровень | 3 |
| 112 | 0506406280 | Болт SW, масляный уровень | 3 |
| 130(A) | 1113615691 | Проставка дист, масляный поддон | 1 |
| 130(A) | 1113608982 | Проставка дист, масляный поддон | 1 |
| 130(B) | 8980900130 | Проставка дист, масляный поддон | 1 |
| 188 | 0287810250 | Болт кронштейн, трубка | 2 |
| 188 | 0287510250 | Болт кронштейн, трубка | 2 |
| 199(A) | 0281810500 | Болт проставка | 4 |
| 199(A) | 0281510500 | Болт проставка | 4 |
| 199(B) | 0287810350 | Болт проставка | 32 |
| 199(B) | 0287810350 | Болт проставка | 28 |
| 199(B) | 0287510350 | Болт проставка | 28 |
| 199(B) | 0281510350 | Болт проставка | 28 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
